申请日2016.02.04
公开(公告)日2016.07.27
IPC分类号B01D36/04
摘要
本实用新型公开了一种废水沉淀预处理装置，包括进水管、滤板、密封圈、沉淀箱、摄像头、转轴、电动伸缩杆、流量计、水泵、排水管、连接管、滤网、排渣管、加热器和温度计，所述的进水管与沉淀箱连通，进水管上设有滤板，沉淀箱顶端内壁设有摄像头，沉淀箱内设有转轴，转轴上安装多组叶轮，沉淀箱内壁设有高功率加热器，沉淀箱上端与排水管连通，流量计出口端内设有连接管，连接管出口端包裹有滤网，连接管上设有拉杆，拉杆与电动伸缩杆连接，电动伸缩杆固定设置在沉淀箱顶端内壁，沉淀箱侧壁设有透明玻璃板，沉淀箱底端设有排渣管。本实用新型避免细菌病毒的滋生和传染，提高工作效率，避免其堵塞管道，结构简单，使用方便，利于推广。

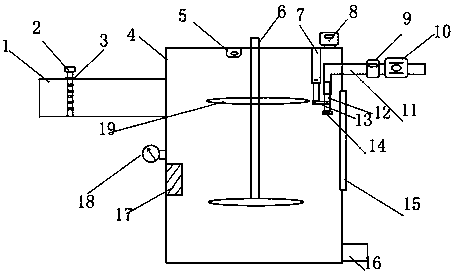

摘要附图
权利要求书
1.一种废水沉淀预处理装置，包括进水管、滤板、密封圈、沉淀箱、摄像头、转轴、电动伸缩杆、流量计、水泵、排水管、连接管、滤网、排渣管、加热器和温度计，其特征在于，所述的进水管与沉淀箱连通，进水管上设有滤板，滤板与进水管连接处设有密封圈，滤板与进水管可拆卸连接，沉淀箱顶端内壁设有摄像头，沉淀箱内设有转轴，转轴上安装多组叶轮，沉淀箱内壁设有高功率加热器，沉淀箱侧壁设有设有温度计，沉淀箱上设有液位计，沉淀箱上端与排水管连通，排水管上安装流量计和水泵，流量计出口端内设有连接管，连接管出口端包裹有滤网，连接管上设有拉杆，拉杆与电动伸缩杆连接，电动伸缩杆固定设置在沉淀箱顶端内壁，沉淀箱侧壁设有透明玻璃板，沉淀箱底端设有排渣管。
2.根据权利要求1所述的一种废水沉淀预处理装置，其特征在于，所述的摄像头与外部显示设备连接。
3.根据权利要求1所述的一种废水沉淀预处理装置，其特征在于，所述的连接管直径稍小于排水管的直径。
说明书
一种废水沉淀预处理装置
技术领域
本实用新型涉及一种环保装置，具体是一种废水沉淀预处理装置。
背景技术
环境污染会给生态系统造成直接的破坏和影响，如沙漠化、森林破坏、也会给生态系统和人类社会造成间接的危害，有时这种间接的环境效应的危害比当时造成的直接危害更大，也更难消除。例如，温室效应、酸雨、和臭氧层破坏就是由大气污染衍生出的环境效应。这种由环境污染衍生的环境效应具有滞后性，往往在污染发生的当时不易被察觉或预料到，然而一旦发生就表示环境污染已经发展到相当严重的地步。当然，环境污染的最直接、最容易被人所感受的后果是使人类环境的质量下降，影响人类的生活质量、身体健康和生产活动。例如城市的空气污染造成空气污浊，人们的发病率上升等等;水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。环境治理已经是刻不容缓的事情了，我们应该更注重环保。其中水资源时其中重要的一部分，工业废水处理时一般第一步都是进行沉淀，现有的沉淀装置效率低下，难以满足生产生活的需要。
实用新型内容
本实用新型的目的在于提供一种废水沉淀预处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种废水沉淀预处理装置，包括进水管、滤板、密封圈、沉淀箱、摄像头、转轴、电动伸缩杆、流量计、水泵、排水管、连接管、滤网、排渣管、加热器和温度计，所述的进水管与沉淀箱连通，进水管上设有滤板，滤板与进水管连接处设有密封圈，滤板与进水管可拆卸连接，沉淀箱顶端内壁设有摄像头，沉淀箱内设有转轴，转轴上安装多组叶轮，沉淀箱内壁设有高功率加热器，沉淀箱侧壁设有设有温度计，沉淀箱上设有液位计，沉淀箱上端与排水管连通，排水管上安装流量计和水泵，流量计出口端内设有连接管，连接管出口端包裹有滤网，连接管上设有拉杆，拉杆与电动伸缩杆连接，电动伸缩杆固定设置在沉淀箱顶端内壁，沉淀箱侧壁设有透明玻璃板，沉淀箱底端设有排渣管。
作为本实用新型进一步的方案：所述的摄像头与外部显示设备连接。
作为本实用新型再进一步的方案：所述的连接管直径稍小于排水管的直径。
与现有技术相比，本实用新型的有益效果是：本实用新型密封圈保证密封性，滤板阻止进入废水中一些大颗粒的漂浮物和悬浮物，同时方便清理和更换，通过摄像头可以随时看见沉淀箱内的情况方便及时调整，温度计随时检测温度，加热器为其加热消毒，避免细菌病毒的滋生和传染，转轴和叶轮保证加热均匀，液位计随时测量沉淀箱内的水位，通过透明玻璃板观察沉淀箱内的情况，废水经过长达后控制电动伸缩杆的伸缩带动连接管上下移动，使废水中上部分较为清澈的水排出进行处理，简单方便，提高工作效率，滤网减少杂质的进入，避免其堵塞管道，排渣管用于排出沉淀物，结构简单，使用方便，利于推广。
