申请日2015.12.30
公开(公告)日2016.06.01
IPC分类号C02F9/04
摘要
一种短流程单循环燃机降NOX用纯水处理系统，包括通过管道依次顺序连接的自清洗过滤器、管式微滤装置、管式微滤出水水箱、管式微滤出水升压泵、一级反渗透保安过滤器、一级反渗透高压泵、一级反渗透装置、缓冲水箱、二级反渗透高压泵、二级反渗透装置、渗透水箱、EDI升压泵、EDI保安过滤器、EDI装置，在进水口和自清洗过滤器之间的管道上设置凝聚剂储存及投加装置和杀菌剂储存及投加装置，在管式微滤出水水箱和管式微滤出水升压泵之间的管道上设置盐酸储存及投加装置、阻垢剂投加装置和还原剂投加装置，在缓冲水箱和二级反渗透高压泵之间的管道上设置二级反渗透加碱装置。本实用新型工艺流程短、设备级数少、占地小，自动化水平高。

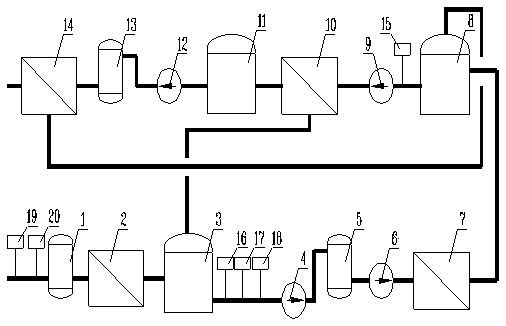

摘要附图
权利要求书
1.一种短流程单循环燃机降NOX用纯水处理系统，其特征在于：包括通过管道依次顺序连接的自清洗过滤器、管式微滤装置、管式微滤出水水箱、管式微滤出水升压泵、一级反渗透保安过滤器、一级反渗透高压泵、一级反渗透装置、缓冲水箱、二级反渗透高压泵、二级反渗透装置、渗透水箱、EDI升压泵、EDI保安过滤器、EDI装置，在进水口和自清洗过滤器之间的管道上设置凝聚剂储存及投加装置和杀菌剂储存及投加装置，在管式微滤出水水箱和管式微滤出水升压泵之间的管道上设置盐酸储存及投加装置、阻垢剂投加装置和还原剂投加装置，在缓冲水箱和二级反渗透高压泵之间的管道上设置二级反渗透加碱装置。
2.如权利要求1所述的一种短流程单循环燃机降NOX用纯水处理系统，其特征在于：所述一级反渗透保安过滤器和EDI保安过滤器滤芯均采用大流量折叠滤芯，进水方式为外进里出。
3.如权利要求1所述的一种短流程单循环燃机降NOX用纯水处理系统，其特征在于：所述二级反渗透装置前设置保安过滤器。
4.如权利要求1所述的一种短流程单循环燃机降NOX用纯水处理系统，其特征在于：所述二级反渗透装置的浓排水通过管道连接至管式微滤出水水箱，作为一级反渗透装置的进水。
5.如权利要求1所述的一种短流程单循环燃机降NOX用纯水处理系统，其特征在于：所述EDI装置浓排水通过管道连接至缓冲水箱，作为二级反渗透装置的进水。
6.如权利要求1所述的一种短流程单循环燃机降NOX用纯水处理系统，其特征在于：所述管式微滤装置配套有自动水反洗装置、自动在线化学清洗装置和人工离线化学清洗装置中的至少一个。
说明书
一种短流程单循环燃机降NOX用纯水处理系统
技术领域
本实用新型涉及一种纯水处理系统，特别是涉及一种短流程单循环燃机降NOX用纯水处理系统。
背景技术
单循环燃机(燃料可以为天然气和重油)的主要污染物为NOX,一般可达410mg/m3左右，远远超过相关国家的环保排放标准，向燃烧室或扩散燃烧室喷入纯水可降低燃烧火焰的温度，有效抑制NOX的生成，是技术成熟的常用方法。目前广泛使用的降NOX用纯水处理系统由澄清池、清水箱、清水泵、介质过滤器、中空纤维超滤装置、一级反渗透装置、阳离子交换器、除碳器、阴离子交换器、混合离子交换器组成。该处理工艺流程长，设备级数多、数量多，厂区占地庞大;需使用大量的酸和碱，产生大量的酸碱再生废水;自动化水平不高，劳动强度大，已不能满足“资源友好型、环境节约型”的绿色燃机电厂建设要求。
发明内容
本实用新型要解决的技术问题是提供一种短流程单循环燃机降NOX用纯水处理系统，本实用新型有效解决了现有纯水处理系统流程长、设备级数多、占地庞大、产生酸碱再生废水多且自动化水平不高、劳动强度大的技术问题。
本实用新型通过以下技术方案实现：
一种短流程单循环燃机降NOX用纯水处理系统，包括通过管道依次顺序连接的自清洗过滤器、管式微滤装置、管式微滤出水水箱、管式微滤出水升压泵、一级反渗透保安过滤器、一级反渗透高压泵、一级反渗透装置、缓冲水箱、二级反渗透高压泵、二级反渗透装置、渗透水箱、EDI(Electrodeionization，电去离子)升压泵、EDI保安过滤器、EDI装置，在进水口和自清洗过滤器之间的管道上设置凝聚剂储存及投加装置和杀菌剂储存及投加装置，在管式微滤出水水箱和管式微滤出水升压泵之间的管道上设置盐酸储存及投加装置、阻垢剂投加装置和还原剂投加装置，在缓冲水箱和二级反渗透高压泵之间的管道上设置二级反渗透加碱装置。
所述一级反渗透保安过滤器和EDI保安过滤器滤芯均采用大流量折叠滤芯，进水方式为外进里出。
所述二级反渗透装置前设置保安过滤器。
所述二级反渗透装置的浓排水通过管道连接至管式微滤出水水箱，作为一级反渗透装置的进水。
所述EDI装置浓排水通过管道连接至缓冲水箱，作为二级反渗透装置的进水。
所述管式微滤装置配套有自动水反洗装置、自动在线化学清洗装置和人工离线化学清洗装置中的至少一个。
相对于现有技术，本实用新型在工艺流程上使用自清洗过滤器和管式微滤装置代替现有的澄清池、清水箱、清水泵、介质过滤器和中空纤维超滤装置;使用二级反渗透装置和EDI装置代替现有的阳离子交换器、除碳器、阴离子交换器和混合离子交换器;本实用新型减少了设备级数和数量，减少动力提升级数，在运行成本、占地指标和自动化程度上均明显优于现有降NOX用纯水处理系统，出水完全满足绿色单循环燃机电站降NOX用纯水水质要求，出水电阻率可达到18兆欧姆。自清洗过滤器、管式微滤装置的运行不受来水温度变化影响，出水水质稳定，使用寿命长。
