申请日2016.01.28
公开(公告)日2016.06.22
IPC分类号C02F9/14
摘要
本实用新型公开一种酸性化纤废水处理装置，初滤池出口与接触氧化池入口连接，接触氧化池出口与沉淀池入口连接，沉淀池出口与脱色釜入口连接，脱色釜出口与压力过滤装置入口连接，压力过滤装置出口与调碱釜入口连接，调碱釜与碱液罐连接，调碱釜出口与蒸发器入口连接，MVR蒸发器出口与稠厚器入口连接，稠厚器出口与离心机入口连接，离心机出口与母液罐入口连接。本实用新型将脱色釜、压滤机、调碱釜、MVR蒸发器、离心机等装置联合使用，工艺流程简单，装置设置合理、处理效果好、处理周期短等优点，能有效去除化纤废水中二甲基乙酰胺、丙烯腈、醋酸乙烯酯、醋酸等有机物，降低化纤废水的COD值，并能除去废水中的盐，达到废水零排放的目的。
权利要求书
1.一种酸性化纤废水处理装置，其特征在于：包括初滤池、接触氧化池、沉淀池、脱色釜、压力过滤装置、调碱釜、碱液罐、MVR蒸发器、稠厚器、离心机、母液罐，其特征在于：废水罐出口与所述初滤池入口连接，所述初滤池出口与所述接触氧化池入口连接，所述接触氧化池出口与所述沉淀池入口连接，所述沉淀池出口与所述脱色釜入口连接，所述脱色釜出口与所述压力过滤装置入口连接，所述压力过滤装置出口与所述调碱釜入口连接，所述调碱釜与碱液罐连接，所述调碱釜出口与所述MVR蒸发器入口连接，所述MVR蒸发器出口与所述稠厚器入口连接，所述稠厚器出口与所述离心机入口连接，所述离心机出口与所述母液罐入口连接，所述母液罐出口与所述MVR蒸发器入口连接。
2.根据权利要求1所述的酸性化纤废水处理装置，其特征在于：所述脱色釜内填充活性炭粒料或硅藻土或两者的混合物。
3.根据权利要求1所述的酸性化纤废水处理装置，其特征在于：所述压力过滤装置为板框压滤机，所述板框压滤机还连接有滤渣清洁装置。
4.根据权利要求1所述的酸性化纤废水处理装置，其特征在于：所述MVR蒸发器还连接蒸汽洗涤塔，所述蒸汽洗涤塔出口连接压缩机入口，所述压缩机出口与MVR蒸发器连接。
5.根据权利要求1所述的酸性化纤废水处理装置，其特征在于：所述离心机为双活塞推料式离心机。
说明书
一种酸性化纤废水处理装置
技术领域
本实用新型属于节能环保领域，涉及工业废水处理装置，具体涉及一种酸性化纤废水处理装置。
背景技术
酸性化纤废水具有强酸性、色度深、水量大、水质变化大等特点，废水中有机物，如二甲基乙酰胺、丙烯腈、醋酸乙烯酯、醋酸等含量高，如不经处理直接排放可对环境造成很大污染。
为实现对化纤废水的达标排放，并将废水变废为宝，回收利用其中化学物质，人们进行了大量化纤废水的方法研究方案，并开发出多种处理方法，主要是利用中和和生化处理的方式，降低其COD和氨氮数值，利用蒸发器除盐。但由于化纤废水排水量大、酸度高、有机物含量高、处理周期长等特点无法实现达标排放。如何开发一种简单有效、成本低廉、处理周期短的酸性化纤废水处理方法，是需要解决的问题。
发明内容
发明目的：本实用新型目的在于针对现有技术的不足，提供一种低成本、短周期并有效降低酸性化纤废水COD的处理装置。

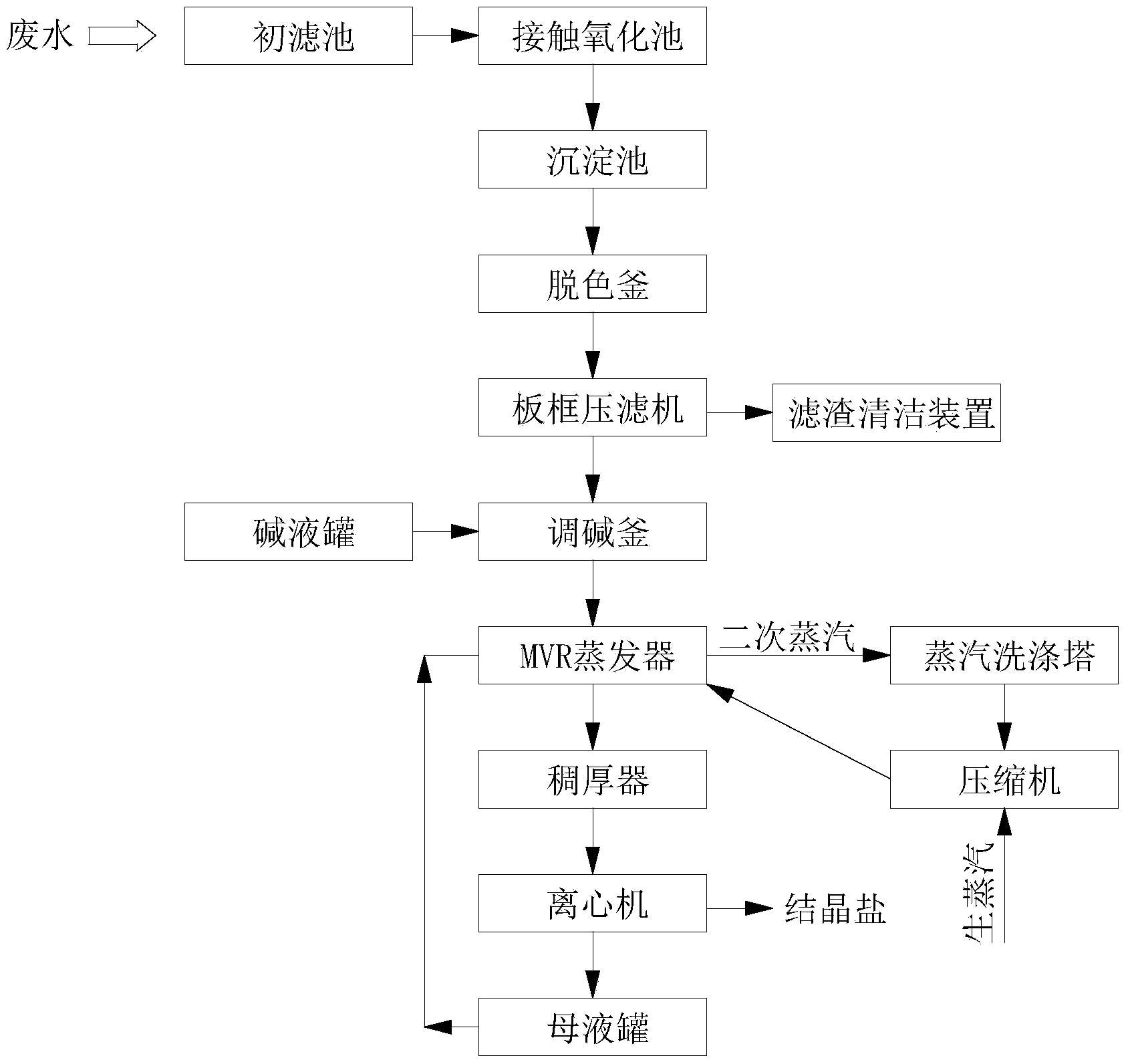

技术方案：本发明所述的一种酸性化纤废水处理装置，包括初滤池、接触氧化池、沉淀池、脱色釜、压力过滤装置、调碱釜、碱液罐、MVR蒸发器、稠厚器、离心机、母液罐，其特征在于：废水罐出口与所述初滤池入口连接，所述初滤池出口与所述接触氧化池入口连接，所述接触氧化池出口与所述沉淀池入口连接，所述沉淀池出口与所述脱色釜入口连接，所述脱色釜出口与所述压力过滤装置入口连接，所述压力过滤装置出口与所述调碱釜入口连接，所述调碱釜与碱液罐连接，所述调碱釜出口与所述MVR蒸发器入口连接，所述MVR蒸发器与所述稠厚器入口连接，所述稠厚器出口与所述离心机入口连接，所述离心机出口与所述母液罐入口连接，所述母液罐出口与所述MVR蒸发器入口连接。
优选地，为对废水进行有效的脱色处理，所述脱色釜内填充活性炭粒料或硅藻土或两者的混合物。
优选地，所述压力过滤装置为板框压滤机，所述板框压滤机还连接有滤渣清洁装置。
优选地，所述MVR蒸发器还连接蒸汽洗涤塔，所述蒸汽洗涤塔出口连接压缩机入口，二次蒸汽须经过蒸汽洗涤塔，洗去蒸汽夹带的泡沫后再进入压缩机，所述压缩机出口与MVR蒸发器连接。
优选地，所述离心机为双级活塞推料式离心机。
有益效果：本实用新型将过滤、有氧处理、调碱釜、MVR蒸发器等装置联合使用，工艺流程简单，装置设置合理、处理效果好、处理周期短等优点，对酸性化纤废水进行了深度处理，既能有效去除化纤废水中二甲基乙酰胺、丙烯腈、醋酸乙烯酯、醋酸等有机物，降低化纤废水的COD值，又能除去废水中的盐。
