申请日2015.12.30
公开(公告)日2016.06.08
IPC分类号C02F9/02; C02F9/04; C02F101/30
摘要
本发明公开了一种染料废水处理设备，包括水处理系统和控制中心，水处理系统包括两套预处理设备，分别对酸性染料废水和碱性染料废水进行预处理，水处理系统还包括同时与两套预处理设备连接的吸附装置，以及与吸附装置连接的固液分离装置。通过采用本发明中的染料废水处理设备及方法，取代现有的生化或高级氧化处理，通过在吸附装置中投放吸附剂，使得废水中的染料物质通过络合反应转化成可以通过固液分离装置去除的固体物质，大大降低了废水处理成本。

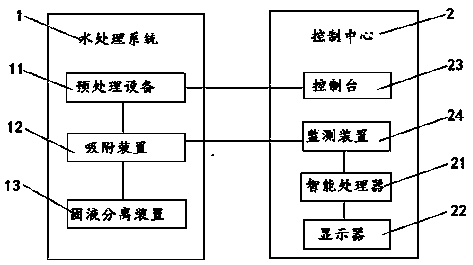

摘要附图
权利要求书
1.一种染料废水处理设备，包括水处理系统(1)，其特征在于，所述水处理系统(1)包括两套预处理设备(11)，分别对酸性染料废水和碱性染料废水进行预处理，所述水处理系统(1)还包括同时与两套所述预处理设备(11)连接的吸附装置(12)，以及与所述吸附装置(12)连接的固液分离装置(13)。
2.根据权利要求1所述的染料废水处理设备，其特征在于，还包括控制中心(2)，所述控制中心(2)分别与所述预处理设备(11)和吸附装置(12)连接。
3.根据权利要求2所述的染料废水处理设备，其特征在于，所述控制中心(2)包括一智能处理器(21)、显示器(22)、控制台(23)和监测装置(24);所述监测装置(24)分别与所述吸附装置(12)和智能处理器(21)连接，所述智能处理器(21)对吸附装置(12)的监测结果进行分析后通过所述显示器(22)显示，所述控制台(23)分别与两套所述预处理设备(11)连接，根据所述显示器(22)的显示结果对所述预处理设备(11)进行控制。
4.根据权利要求2所述的染料废水处理设备，其特征在于，所述预处理设备(11)包括废水入口、过滤装置(12)、阀门(13)和预处理废水出口，染料废水通过所述废水入口到达所述过滤装置(12)，经过滤后通过所述阀门(13)经预处理废水出口流至所述吸附装置(12);所述阀门(13)与所述控制中心(2)连接。
5.根据权利要求4所述的染料废水处理设备，其特征在于，所述阀门(13)为电动流量阀。
6.根据权利要求1所述的染料废水处理设备，其特征在于，所述吸附装置(12)包括液体入口、固体物投放口和固液混合物出口，所述液体入口分别与两套所述预处理设备(11)连接，所述固体投放口用于投放吸附剂和絮凝药剂，所述固液混合物出口与所述固液分离装置(13)连接。
7.根据权利要求6所述的染料废水处理设备，其特征在于，所述吸附剂包括白云石和光卤石的高温焙烧物。
8.一种染料废水处理方法，其特征在于，包括以下步骤：
分别将酸性染料废水和碱性染料废水送入两套所述预处理设备(11)中，通过所述过滤装置(12)分别对酸性染料废水和碱性染料废水中的固体物质进行过滤，过滤后的染料废水流入所述吸附装置(12);
与所述吸附装置(12)连接的所述监测装置(24)实时的对染料废水进行监测，检测内容包括吸附装置(12)内的染料废水的酸碱度、染料废水的体积等，并将监测结果传送至所述智能处理器(21)，所述智能处理器(21)对监测结果进行分析后通过所述显示器(22)显示，根据所述显示器(22)显示的内容，通过所述控制台(23)对两套所述预处理设备(11)的流量进行控制;
流量调节完成后根据显示器(22)显示的结果向所述吸附装置(12)内投放合适的吸附剂，所述吸附剂与染料废水中的物质进行络合反应，形成络合物;
反应完成后，向所述吸附装置(12)内投入絮凝药剂，使所述络合物破稳团聚;
步骤D中固液混合的染料废水流入所述固液分离装置(13)，将团聚的络合物和染料废水分离开来。
说明书
一种染料废水处理设备及方法
技术领域
本发明涉及废水处理领域，尤其涉及一种染料废水处理设备及方法。
技术背景
社会的不断发展，推动着化学工业的发展，但在发展的过程中工业废水也在不断地增加，其中染料废水是主要的有害工业废水之一。染料废水中污染物浓度高、废水成分复杂、含有大量的有机物和盐分，具有COD高、色泽深、酸碱性强等特点;目前普遍采用普通的生化或高级氧化处理，处理成本高，使得一部分染料生产厂家无法承担
鉴于上述现有的染料废水处理方法存在的缺陷，本发明人基于从事此类产品工程应用多年丰富的实务经验及专业知识，并配合学理的运用，积极加以研究创新，以期创设一种染料废水处理设备及方法，使其更具有实用性。
发明内容
本发明中提供了一种染料废水处理设备及方法，取代现有的生化或高级氧化处理，通过在吸附装置中投放吸附剂，使得废水中的染料物质通过络合反应转化成可以通过固液分离装置去除的固体物质，大大降低了废水处理成本。
本发明采取的技术方案为：、一种染料废水处理设备，包括水处理系统，水处理系统包括两套预处理设备，分别对酸性染料废水和碱性染料废水进行预处理，水处理系统还包括同时与两套预处理设备连接的吸附装置，以及与吸附装置连接的固液分离装置。
进一步地，还包括控制中心，控制中心分别于预处理设备和吸附装置连接。
进一步地，控制中心包括一智能处理器、显示器、控制台和监测装置;监测装置分别与吸附装置和智能处理器连接，智能处理器对吸附装置的监测结果进行分析后通过显示器显示，控制台分别与两套预处理设备连接，根据显示器的显示结果对预处理设备进行控制。
进一步地，预处理设备包括废水入口、过滤装置、阀门和预处理废水出口，染料废水通过废水入口到达过滤装置，经过滤后通过阀门经预处理废水出口流至吸附装置;阀门与控制中心连接。
进一步地，阀门为电动流量阀。
进一步地，吸附装置包括液体入口、固体物投放口和固液混合物出口，液体入口分别与两套预处理设备连接，固体投放口用于投放吸附剂和絮凝药剂，固液混合物出口与固液分离装置连接。
进一步地，吸附剂包括白云石和光卤石的高温焙烧物。
一种染料废水处理方法，其特征在于，包括以下步骤：
A、分别将酸性染料废水和碱性染料废水送入两套预处理设备中，通过过滤装置分别对酸性染料废水和碱性染料废水中的固体物质进行过滤，过滤后的染料废水流入吸附装置;
B、与吸附装置连接的监测装置实时的对染料废水进行监测，检测内容包括吸附装置内的染料废水的酸碱度、染料废水的体积等，并将监测结果传送至智能处理器，智能处理器对监测结果进行分析后通过显示器显示，根据显示器显示的内容，通过控制台对两套预处理设备的流量进行控制;
C、流量调节完成后根据显示器(22)显示的结果向所述吸附装置(12)内投放合适的吸附剂，所述吸附剂与染料废水中的物质进行络合反应，形成络合物;
D、向吸附装置内投入絮凝药剂，使络合物破稳团聚;
E、步骤D中固液混合的染料废水流入所述固液分离装置(13)，将团聚的络合物和染料废水分离开来。
采用了上述技术方案后，本发明具有以下的有益效果：
1、本发明中的染料废水处理设备，取代现有的生化或高级氧化处理，通过在吸附装置中投放吸附剂，使得废水中的染料物质通过络合反应转化成可以通过固液分离装置去除的固体物质，大大降低了废水处理成本;
2、通过设置控制中心，可以对设备进行远程的监测和控制，减少了工作人员的工作强度，同时避免了工作人员在恶劣的环境中进行工作，保证了操作者的职业健康;
3、通过控制中心对预处理设备中的阀门进行控制，易于实现，且操作可靠;
4、吸附剂相对价格低，使用原理简单，络合反应易于实现;
5、絮凝药剂的使用，使得络合反应生成的悬浮微粒集聚变大，更易于与固液分离，使得处理效果更好。
