申请日2016.01.15
公开(公告)日2016.06.22
IPC分类号B01D36/04
摘要
本实用新型属于污水处理技术领域，具体涉及一种高层建筑污水收集处理再利用装置，该装置由排水管、沉淀池、滤水池、排水沟、蓄水池和供水管依次连接组成，所述的排水管通过通风井楼板预留洞连成整体，依井道侧壁安装固定，所述的滤水池中设置有密目安全网及海绵垫，所述的蓄水池是由电梯井坑改造而成，所述的供水管在靠近蓄水池的一端设有加压泵，所述的沉淀池水位上限高于滤水池水位上限，滤水池水位上限高于排水沟水位上限，排水沟位置高于蓄水池，本实用新型达到了节约用水的目的，避免了因清洗地泵泵管带来的安全隐患，同时也避免了多余的废水对安全网造成的严重污染，达到了安全文明建设的目的。
权利要求书
1.一种高层建筑污水收集处理再利用装置，其特征在于：该装置由排水管、沉淀池、滤水池、排水沟、蓄水池和供水管依次连接组成，所述的排水管通过通风井楼板预留洞连成整体，依井道侧壁安装固定，所述的滤水池中设置有密目安全网及海绵垫，所述的蓄水池是由电梯井坑改造而成，所述的供水管在靠近蓄水池的一端设有加压泵，所述的沉淀池水位上限高于滤水池水位上限，所述的滤水池水位上限高于排水沟水位上限，所述的排水沟位置高于蓄水池。
2.根据权利要求1所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的通风井楼板预留洞设置有支架。
3.根据权利要求1所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的排水管为HDPE双壁波纹管。
4.根据权利要求3所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的HDPE双壁波纹管为300管径。
5.根据权利要求1所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的蓄水池还可以是由成品钢板焊接而成。
6.根据权利要求1所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的沉淀池和滤水池的内侧池壁为风井侧壁，其余池壁由砌体砌筑的挡水墙组成。
7.根据权利要求6所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的砌体是用烧结页岩砖砌筑而成。
8.根据权利要求1所述的一种高层建筑污水收集处理再利用装置，其特征在于：所述的沉淀池和滤水池的池底和池壁是用防水砂浆抹灰密闭。
说明书
一种高层建筑污水收集处理再利用装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种高层建筑污水收集处理再利用装置。
背景技术
混凝土浇筑完成以后要及时清洗地泵管，清洗地泵泵管污水引至主楼外墙，在排泄过程中，一方面，含有混凝土粗骨料的污水高空泼洒，对沿途道路行人及车辆来言，存在较大安全隐患，同时也造成了水资源的白白浪费;另一方面，污水和混凝土容易被冲洗到安全网上，严重污染安全网，且被污染的安全网更换和清洗不易，不利于安全文明施工建设。
实用新型内容
本实用新型提供了一种高层建筑污水收集处理再利用装置，解决了清洗地泵泵管时存在的安全隐患、安全网污染以及水资源浪费的问题。

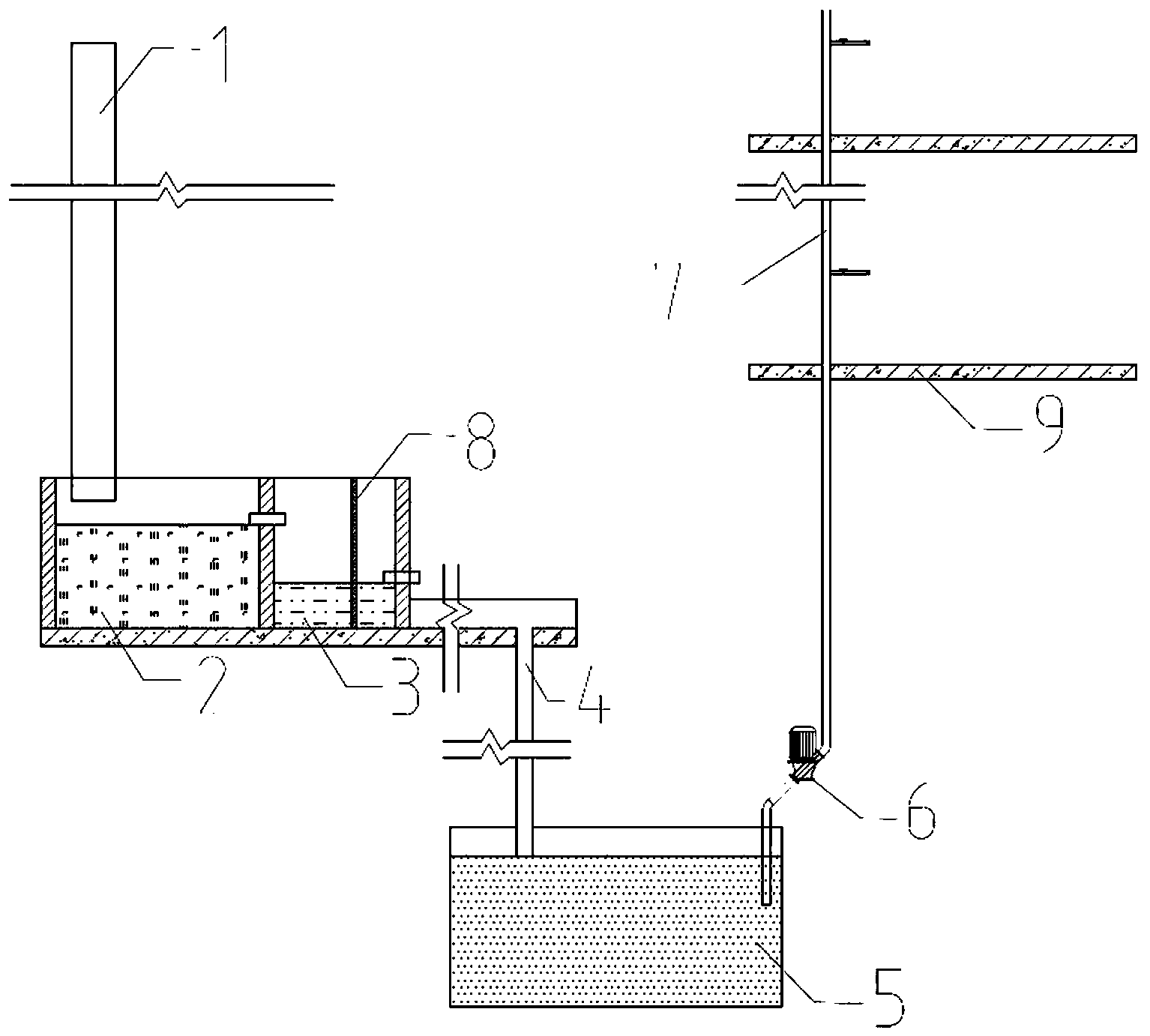

为解决上述技术问题，本实用新型提供了一种高层建筑污水收集处理再利用装置，其特征在于：该装置由排水管、沉淀池、滤水池、排水沟、蓄水池和供水管依次连接组成，所述的排水管通过通风井楼板预留洞连成整体，依井道侧壁安装固定，所述的滤水池中设置有密目安全网及海绵垫，所述的蓄水池是由电梯井坑改造而成，所述的供水管在靠近蓄水池的一端设有加压泵，所述的沉淀池水位上限高于滤水池水位上限，所述的滤水池水位上限高于排水沟水位上限，所述的排水沟位置高于蓄水池。
进一步，所述的通风井楼板预留洞设置有支架。
进一步，所述的排水管为HDPE双壁波纹管。
进一步，所述的HDPE双壁波纹管为300管径。
进一步，所述的蓄水池还可以是由成品钢板焊接而成。
进一步，所述的沉淀池和滤水池的内侧池壁为风井侧壁，其余池壁由砌体砌筑的挡水墙组成。
进一步，所述的砌体是用烧结页岩砖砌筑而成。
进一步，所述的沉淀池和滤水池的池底和池壁用防水砂浆抹灰密闭。
本实用新型所产生的有益效果为：
本实用新型利用通风井楼板预留洞安装排水管，对废水进行过滤，利用加压泵将过滤后的清水再次循环使用，达到了节约用水的目的，避免了因清洗地泵泵管带来的安全隐患，同时也避免了多余的废水对安全网造成的严重污染，达到了安全文明建设的目的，本实用新型简单易行，投入成本低。
