申请日2016.01.15
公开(公告)日2016.06.22
IPC分类号C02F9/14; C02F103/10
摘要
本实用新型公开了一种钻井废水三级处理装置，包括进水单元、预处理单元、三维电极处理单元、生化深度处理单元、出水与尾气处理单元，所述三维电极处理单元包括第一缓冲池、蠕动泵、三维电极反应池、微电解池反应池、反应池、二沉池、第一风机、第二风机;所述生化深度处理单元包括第二缓冲池、提升泵、SBR1反应池、SBR2反应池、第三风机、第四风机。本实用新型采用多级反应处理污水，可高效去除废水中的CODCr和色度，克服了现有技术中，废水处理不能达标排放的缺点。本实用新型的结构简单，节约了处理废水的成本。
权利要求书

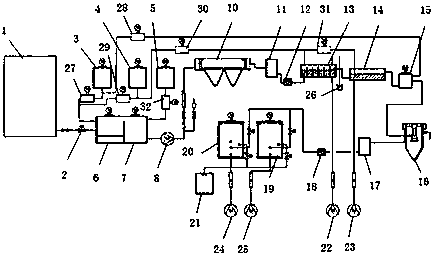

1.一种钻井废水三级处理装置，包括进水单元、预处理单元、三维电极处理单元、生化深度处理单元、出水与尾气处理单元，其特征在于：所述预处理单元包括碱加药罐(3)、酸加药罐(4)、混凝剂加药罐(5)、调节池(6)、混凝池(7)、第一加药泵(27)、第三加药泵(29)、混凝剂加药泵(32)、第一提升泵(8)、一沉池(10);所述三维电极处理单元包括第一缓冲池(11)、蠕动泵(12)、第二加药泵(28)、第四加药泵(30)、第五加药泵(31)、三维电极反应池(13)、微电解反应池(14)、反应池(15)、二沉池(16)、第一风机(22)、第二风机(23);所述生化深度处理单元包括第二缓冲池(17)、第二提升泵(8)、SBR1反应池(19)、SBR2反应池(20)、第三风机(24)、第四风机(25);其中调节池(6)与混凝池(7)相连，混凝池(7)的出水管通过第一提升泵(8)连接一沉池(10)的进水管，一沉池(10)的出水管连接第一缓冲池(11)的进水管，其中第一缓冲池(11)的出水管通过蠕动泵(12)连接三维电极反应池(13)的进水管，三维电极反应池(13)的出水管连接微电解池反应池(14)，微电解池反应池(14)的出水管连接反应池(15)的进水管，反应池(15)的出水管连接二沉池(16)的进水管，二沉池(16)的出水管连接第二缓冲池(17)的进水管，第二缓冲池(17)的出水管上设置第二提升泵(8)，其与SBR1反应池(19)、SBR2反应池(20)进水管并联连接;碱加药罐(3)的一端通过第一加药泵(27)与调节池(6)连接，碱加药罐(3)的另一端通过第二加药泵(28)与反应池(15)连接，酸加药罐(4)的一端通过第三加药泵(29)与调节池(6)连接，酸加药罐(4)的另一端通过第四加药泵(30)与第五加药泵(31)分别与三维电极反应池(13)、微电解池反应池(14)连接，混凝剂加药罐(5)通过第一混凝剂加药泵(32)与混凝池(7)连接，三维电极反应池(13)连接有第一风机(22)，微电解反应池(14)连接有第二风机(23)，SBR1反应池(20)连接有第三风机(24)，SBR2反应池(19)连接有第四风机(25)。
2.根据权利要求1所述的钻井废水三级处理装置，其特征在于：所述进水单元包括原水罐(1)、进水阀(2);其中原水罐(1)的出水管通过进水阀(2)连接调节池(6)的进水管。
3.根据权利要求1所述的钻井废水三级处理装置，其特征在于：所述出水及尾气处理包括砂滤柱(21)、液封罐(26);其中所述三维电极反应池(13)尾气与液封罐(26)连接，SBR1反应池(19)和SBR2反应池(20)的出水端连接砂滤柱(21)。
说明书
钻井废水三级处理装置
技术领域
本实用新型属于一种水处理装置，具体涉及一种钻井废水三级处理装置。
背景技术
在钻井工程中，钻井废水处理的工序发挥着重要的作用，其主要是采用预处理和高级氧化技术，高级氧化技术的原理主要是通过光、电、催化剂、氧化剂等共同作用，以产生活性极强的自由基，使难降解的污染物降解为小分子，或直接氧化为CO2和H2O。
目前所使用的高级氧化技术主要有：化学高级氧化技术，即Fenton法、基于硫酸根自由基的新型高级氧化技术、光催化氧化技术、水热氧化技术、高压脉冲放电等离子体技术、超声、臭氧类高级氧化法。不同的高级氧化技术在使用中都具有一定的优势。由于钻井废水具有特殊性，例如水质水量波动大、悬浮物浓度高、可生化性差、有机污染物负荷高、有毒有害物质含量高等，采用普通的方法处理，排放不能达到规定的要求。采用三维电极-微电解处理技术处理钻井废水，此方法能够高效降解污染物，但是，搭建三维电极处理钻井废水的反应平台未见报道，同时耗费资金大，技术水平还远远不能达到要求，还不能完全实施。
实用新型内容
本实用新型是为了克服现有技术中存在的缺点而提出的，其目的是提供一种钻井废水三级处理装置。
本实用新型是按以下技术方案实现的：一种钻井废水三级处理装置，包括进水单元、预处理单元、三维电极处理单元、生化深度处理单元、出水与尾气处理单元，其特征在于：所述预处理单元包括碱加药罐、酸加药罐、混凝剂加药罐、调节池、混凝池、第一加药泵、第三加药泵、混凝剂加药泵、第一提升泵、一沉池;所述三维电极处理单元包括第一缓冲池、蠕动泵、第二加药泵、第四加药泵、第五加药泵、三维电极反应池、微电解反应池、反应池、二沉池、第一风机、第二风机;所述生化深度处理单元包括第二缓冲池、第二提升泵、SBR反应池、SBR反应池、第三风机、第四风机;其中调节池与混凝池相连，混凝池的出水管通过第一提升泵连接一沉池的进水管，一沉池的出水管连接第一缓冲池的进水管，其中第一缓冲池的出水管通过蠕动泵连接三维电极反应池的进水管，三维电极反应池的出水管连接微电解池反应池，微电解池反应池的出水管连接反应池的进水管，反应池的出水管连接二沉池的进水管，二沉池的出水管连接第二缓冲池的进水管，第二缓冲池的出水管上设置第二提升泵，其与SBR反应池、SBR反应池进水管并联连接;碱加药罐的一端通过第一加药泵与调节池连接，碱加药罐的另一端通过第二加药泵与反应池连接，酸加药罐的一端通过第三加药泵与调节池连接，酸加药罐的另一端通过第四加药泵与第五加药泵分别与三维电极反应池、微电解池反应池连接，混凝剂加药罐通过第一混凝剂加药泵与混凝池连接，三维电极反应池连接有第一风机，微电解反应池连接有第二风机，SBR反应池连接有第三风机，SBR反应池连接有第四风机。
进一步的，本发明的所述的钻井废水三级处理装置，其进水单元包括原水罐、进水阀;其中原水罐的出水管通过进水阀连接调节池的进水管。
进一步的，上述钻井废水三级处理装置的出水及尾气处理包括砂滤柱、液封罐;其中所述三维电极反应池尾气与液封罐连接，SBR反应池和SBR反应池的出水端连接砂滤柱。
本实用新型采用多个反应池，更加高效的去除废水中的悬浮物以及其它污染物物质，该装置中的三维电极反应池可与其它高级氧化技术联合协同作用，有效去除废水中的CODCr和色度，并且达到规定的一级排放标准。克服了现有技术中，工程技术人员采用普通的污水处理方法，不能达到排放标准，大量药剂的使用容易造成二次污染的不足。本实用新型结构设计简单，操作安全，废水处理效率高。
