申请日2015.12.30
公开(公告)日2016.06.01
IPC分类号C02F9/14
摘要
本实用新型提供一种多相循环一体化污水处理装置，其特征在于，包括：依次设置的隔油化粪池、多相循环生物池以及立式纤维滤布滤池，其中，多相循环生物池具有伞曝气提装置、波纹状生物填料，波纹状生物填料与多相循环生物池的池底之间留有空隙，伞曝气提装置设置具有气提管和伞曝头，伞曝头设置在波纹状生物填料的上方，气提管从波纹状生物填料之中穿过，直达波纹状生物填料的下方空隙处进行取水。本实用新型的多相循环一体化污水处理装置由于采用了多相循环生物池，因此大大提高了污水处理的效率。

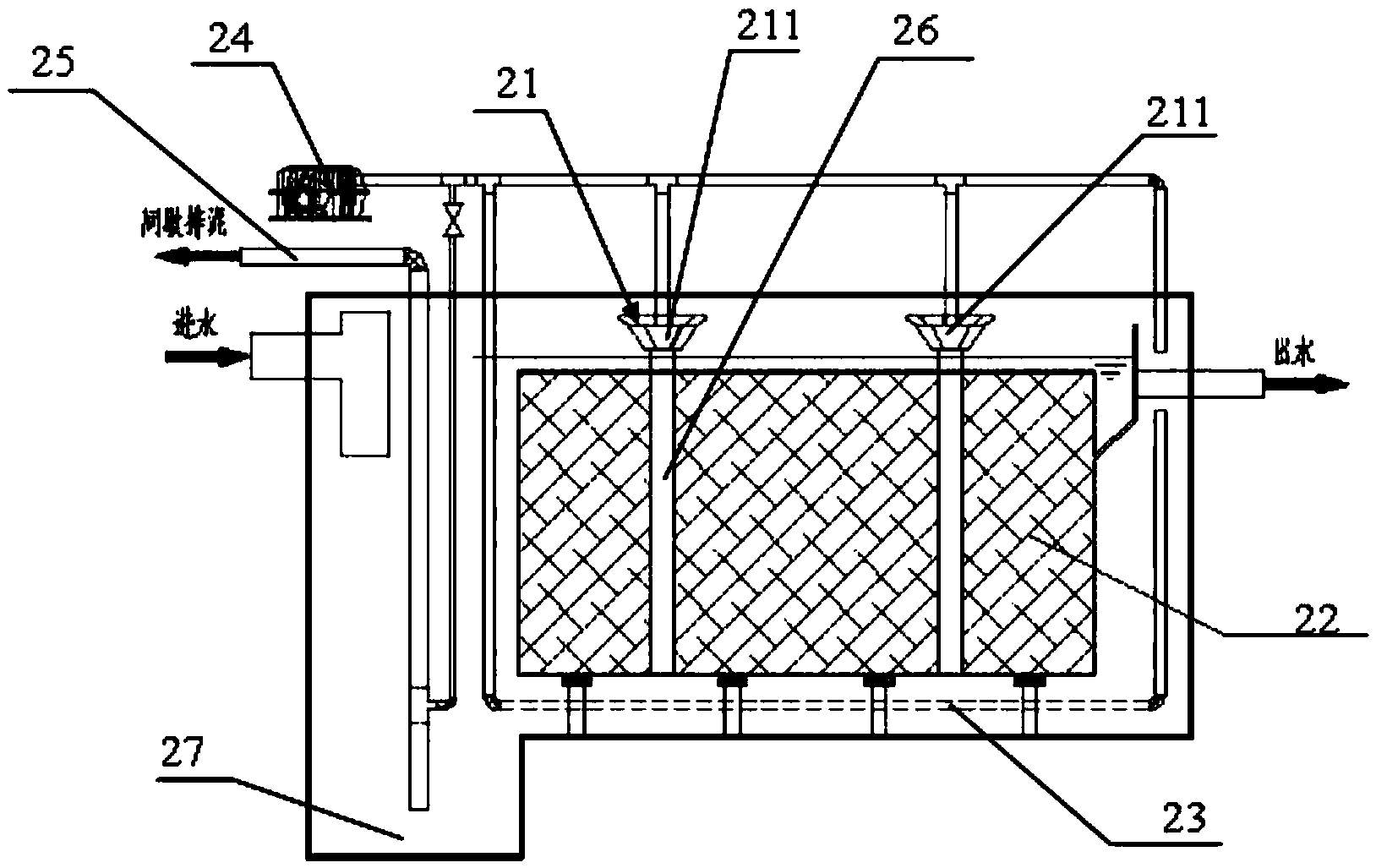

摘要附图
权利要求书
1.一种多相循环一体化污水处理装置，其特征在于，包括：
依次设置的隔油化粪池、多相循环生物池以及立式纤维滤布滤池，
其中，所述多相循环生物池具有伞曝气提装置、波纹状生物填料层，所述波纹状生物填料层与多相循环生物池的池底之间留有空隙，
所述伞曝气提装置具有气提管和伞曝头，所述伞曝头设置在所述波纹状生物填料层的上方，所述气提管从所述波纹状生物填料层之中穿过，直达所述波纹状生物填料层的下方空隙处进行取水。
2.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
其中，所述隔油化粪池为三段式，相邻的两段隔油化粪池之间具有H形过水通道。
3.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
其中，所述多相循环生物池具有气提排泥装置，将所述多相循环生物池底部的污泥提取并回排至所述隔油化粪池中。
4.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
其中，所述立式纤维滤布滤池中，具有排泥管，将洗下的污泥回排到所述隔油化粪池中。
5.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
其中，所述隔油化粪池中具有筒式格栅，所述筒式格栅包括格栅本体和套在所述格栅本体上的刮料片，所述刮料片能够在所述格栅本体上往复运动。
6.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
其中，所述波纹状生物填料层具有多块倾斜的填料板。
7.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
所述填料板上具有锯齿状凹陷，供微生物附着。
8.如权利要求1所述的多相循环一体化污水处理装置，其特征在于：
所述填料板与水平面的夹角为65°～75°。
9.如权利要求1所述的多相循环一体化污水处理装置，其特征在于,还具有：穿孔曝气管，设置在所述波纹状生物填料层的下方，从波纹状生物填料层的下面向上进行曝气。
说明书
多相循环一体化污水处理装置
技术领域
本实用新型涉及一种多相循环一体化污水处理装置，属于污水处理领域。
背景技术
在经济的快速发展的同时，农村环境污染问题日渐突出。我国农村所产生的主要污染物数量已经占全国的一半。在生活污水处理方面，全国农村每年产生生活污水约80多亿吨，而96%的村庄没有排水渠道和污水处理系统，生活污水随意排放。未经处理的生活污水肆意排放，严重污染了农村的生态环境，直接威胁广大农民群众的身体健康以及农村的经济发展。
目前一些村庄的污水处理系统尚未建立，收集的污水排入村内河道，污染水生态环境，对建设美丽宜居乡村的目标提出了严峻的考验。
农村的污水具有排放量不稳定，有些时段量大，有些时段量小的特点。
此外，农村的污水还具有大体积杂物多，油污多的特点。尤其是一些开展农家乐等饮食旅游项目的村庄，由于烹饪较多，因此排放的污水油污更多。
因此农村污水在处理后形成的污泥中，会含有更多的有机物，在后续污泥填埋的过程中，有机物的厌氧发酵会产生大量的气体，造成污泥的不稳定，给后续处理造成麻烦。同时，有机物含量高的污泥，本身的体积和重量较大，造成污水处理过程中的产泥量较大，提高了清理和运输的成本。
实用新型内容
本实用新型的目的在于提供一种多相循环一体化污水处理装置，以解决上述问题。
本实用新型采用了如下技术方案：
一种多相循环一体化污水处理装置，其特征在于，包括：依次设置的隔油化粪池、多相循环生物池以及立式纤维滤布滤池，其中，多相循环生物池具有伞曝气提装置、波纹状生物填料，波纹状生物填料与多相循环生物池的池底之间留有空隙，伞曝气提装置设置具有气提管和伞曝头，伞曝头设置在波纹状生物填料的上方，气提管从波纹状生物填料之中穿过，直达波纹状生物填料的下方空隙处进行取水。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：
其中，隔油化粪池为三段式，相邻的两段隔油化粪池之间具有H形过水通道。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：其中，多相循环生物池具有气提排泥装置，将多相循环生物池底部的污泥提取并回排至隔油化粪池中。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：其中，立式纤维滤布滤池中，具有排泥管，将洗下的污泥回排到隔油化粪池中。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：其中，隔油化粪池中具有筒式格栅，筒式格栅包括格栅本体和套在格栅本体上的刮料片，刮料片能够在格栅本体上往复运动。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：其中，波纹状生物填料具有多块倾斜的填料板。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：填料板上具有锯齿状凹陷，供微生物附着。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征：填料板与水平面的夹角为65°～75°。
进一步，本实用新型的多相循环一体化污水处理装置，还可以具有这样的特征，还具有：穿孔曝气管，设置在所述波纹状生物填料层的下方，从波纹状生物填料层的下面向上进行曝气。
实用新型的有益效果
根据本实用新型的多相循环一体化污水处理装置，由于多相循环生物池中伞曝气提装置设置在波纹状生物填料的上面，并且伞曝气提装置从波纹状生物填料层的下层进行取水，因此，在曝气的同时，污水向下流过波纹状生物填料层，在曝气的同时被波纹状生物填料层中的微生物分解，这样，在多相循环生物池中，形成了，气相，液相和固相的循环，在一个处理池中，污水经过气相，液相和固相的综合处理，大大提高了污水处理的效率。
进一步，由于在波纹状生物填料层的下层还设置有一条曝气管道，从波纹状生物填料层的下层向上进行曝气，形成了在污水的表面和底层同时进行曝气的方案，使得污水的曝气更加充分。
另外，由于在多相循环生物池和立式纤维布滤池中均设置有气提排泥管，将污水处理过程中产生的污泥回提到前端的隔油化粪池中再次进行厌氧反应，这样就大大的减少了污泥的产量，同时大量的减少了污泥中所含有的有机物成分，为后续对污泥的填埋处理减少了麻烦，一举多得。
此外，在隔油化粪池中具有筒式格栅，设置在从隔油化粪池进入多相循环生物池的管道处，筒式格栅包括格栅本体和套在格栅本体上的刮料片，当格栅本体上附着的污物量较大，影响水流通过时，刮料片能够在格栅本体上往复运动，将附着在格栅本体上的污物刮掉。
