申请日2016.01.15
公开(公告)日2016.06.15
IPC分类号C02F1/14
摘要

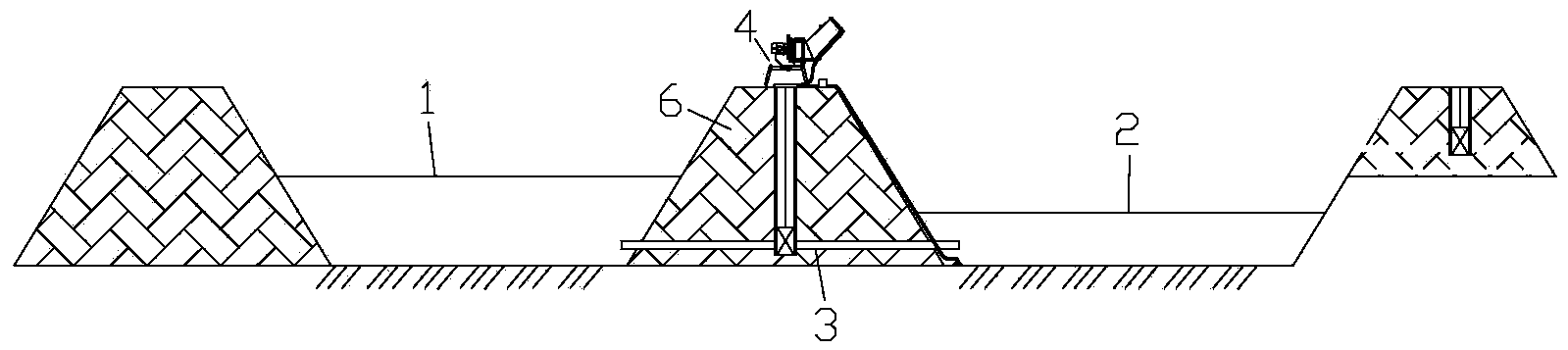

本实用新型涉及的工业废水中高浓盐水结晶装置，包括进水池和结晶场，包括回流管、雾化结晶器、潜水泵、隔离坝、水泵支座和进水管，所述隔离坝设置在进水池和结晶场之间，在隔离坝底部设置有回流管，所述回流管的两端分别与所对应的进水池和结晶场相连通，所述雾化结晶器设置在隔离坝的顶部，所述进水管一端与潜水泵输出端相连，另一端与设置在隔离坝顶的雾化结晶器相连接;通过本技术方案，依托雾化蒸发技术，利用雾化结晶设备，通过构建进水池暂存，雾化结晶器结
晶，隔盐屏障阻隔结晶盐飞散，最终实现高浓盐水完全结晶，利用机械设备将高浓盐水雾化成为直径100μm~150μm的小水滴，增加热交换比表面积，提高2~5倍自然蒸发效率。
权利要求书
1.一种工业废水中高浓盐水结晶装置，包括进水池和结晶场，所述进水池与结晶场相邻设置，其特征在于，包括回流管、雾化结晶器、潜水泵、隔离坝、水泵支座和进水管，所述隔离坝设置在进水池和结晶场之间，所述进水池的水平面低于结晶场的工作底面，在隔离坝底部设置有回流管，所述回流管的两端分别与所对应的进水池和结晶场相连通，所述雾化结晶器设置在隔离坝的顶部，所述水泵支座设置在进水池底部混凝土板上，潜水泵固定在水泵支座上，并且潜没在进水池中的工业废水中，所述进水管一端与潜水泵输出端相连，另一端与设置在隔离坝顶的雾化结晶器相连接。
2.根据权利要求1所述的工业废水中高浓盐水结晶装置，其特征在于，所述雾化结晶器由摆动架、支撑架、喷嘴、圆柱形风筒，环向压力钢管和风机构成，所述圆柱形风筒和风机分别设置在摆动架上，摆动架铰接在支撑架上，风机的出风口设置在位于圆柱形风筒后端相对应位置上，所述环向压力钢管设置在圆柱形风筒的前端上，在环向压力钢管外侧面上分别均匀分布设置有若干喷嘴，每个喷嘴的轴心轴与环向压力钢管外侧表面相垂直。
3.根据权利要求2所述的工业废水中高浓盐水结晶装置，其特征在于，所述喷嘴由嘴体和螺旋锥台构成，所述喷嘴中心设置有工作通孔，所述螺旋锥台设置在喷嘴的前端，工作通孔分别与螺旋锥台的螺旋表面相连通。
4.根据权利要求2所述的工业废水中高浓盐水结晶装置，其特征在于，所述圆柱形风筒后端上部铰接在摆动架上，圆柱形风筒后端下部设置有风筒水平倾角调节机构。
5.根据权利要求1所述的工业废水中高浓盐水结晶装置，其特征在于，所述结晶场与进水池非相邻的另外三个边上分别设置有隔盐屏障，所述隔盐屏障由立柱、扫地杆和聚丙烯网构成，若干立柱插装固定在结晶场周边，每个扫地杆的两端分别与所对应的立柱下部侧面相连接，所述聚丙烯网固定在扫地杆和立柱的外侧面上。
6.根据权利要求5所述的工业废水中高浓盐水结晶装置，其特征在于，所述隔盐屏障的高度大于6m，所述聚丙烯网的网孔密度为200目。
7.根据权利要求1所述的工业废水中高浓盐水结晶装置，其特征在于，所述潜水泵的输入端上设置有金属过滤网。
说明书
工业废水中高浓盐水结晶装置
技术领域
本实用新型涉及一种工业废水处理装置，特别是涉及一种工业废水中高浓盐水结晶装置。
背景技术
当前工业废水深度处理技术，普遍采用技术相对成熟、处理成本较低的膜法技术，但是由于膜过滤的本质是对污染物进行转移而非转化的物理过程，在工业废水经过膜的过滤后排出大量的剩余浓盐水，而这些高浓盐水是对膜法反渗透浓盐水进一步浓缩后的残余浓缩液，优选TDS不小于200000mg/L的浓盐水，其处理难度大、成本高业已成为国内外必须面对的关键难题。
实用新型内容
有鉴于此，本实用新型的主要目的在于提供一种工业废水中高浓盐水结晶装置，通过本技术方案，依托雾化蒸发技术，利用雾化结晶设备，通过构建进水池暂存—雾化结晶器结晶—隔盐屏障阻隔结晶盐飞散使高浓盐水结晶，最终实现高浓盐水完全结晶。
为了达到上述目的，本实用新型的技术方案是这样实现的：一种工业废水中高浓盐水结晶装置，包括进水池和结晶场，所述进水池与结晶场相邻设置，包括回流管、雾化结晶器、潜水泵、隔离坝、水泵支座和进水管，所述隔离坝设置在进水池和结晶场之间，所述进水池的水平面低于结晶场的工作底面，在隔离坝底部设置有回流管，所述回流管的两端分别与所对应的进水池和结晶场相连通，所述雾化结晶器设置在隔离坝的顶部，所述水泵支座设置在进水池底部混凝土板上，潜水泵固定在水泵支座上，并且潜没在进水池中的工业废水中，所述进水管一端与潜水泵输出端相连，另一端与设置在隔离坝顶的雾化结晶器相连接。
所述雾化结晶器由摆动架、支撑架、喷嘴、圆柱形风筒，环向压力钢管和风机构成，所述圆柱形风筒和风机分别设置在摆动架上，摆动架铰接在支撑架上，风机的出风口设置在位于圆柱形风筒后端相对应位置上，所述环向压力钢管设置在圆柱形风筒的前端上，在环向压力钢管外侧面上分别均匀分布设置有若干喷嘴，每个喷嘴的轴心轴与环向压力钢管外侧表面相垂直。
所述喷嘴由嘴体和螺旋锥台构成，所述喷嘴中心设置有工作通孔，所述螺旋锥台设置在喷嘴的前端，工作通孔分别与螺旋锥台的螺旋表面相连通。
所述圆柱形风筒后端上部铰接在摆动架上，圆柱形风筒后端下部设置有风筒水平倾角调节机构。
所述结晶场与进水池非相邻的另外三个边上分别设置有隔盐屏障，所述隔盐屏障由立柱、扫地杆和聚丙烯网构成，若干立柱插装固定在结晶场周边，每个扫地杆的两端分别与所对应的立柱下部侧面相连接，所述聚丙烯网固定在扫地杆和立柱的外侧面上。
所述隔盐屏障的高度大于6m，所述聚丙烯网的网孔密度为200目。
所述潜水泵的输入端上设置有金属过滤网。
采用上述技术方案后的有益效果是：一种工业废水中高浓盐水结晶装置，通过本技术方案，依托雾化蒸发技术，利用雾化结晶设备，通过构建进水池暂存，雾化结晶器结晶，隔盐屏障阻隔结晶盐飞散，最终实现高浓盐水完全结晶，利用机械设备将高浓盐水雾化成为直径100μm~150μm的小水滴，增加热交换比表面积，提高2~5倍自然蒸发效率。
