申请日2016.01.28
公开(公告)日2016.06.22
IPC分类号C02F1/00; C02F103/44
摘要
本实用新型公开了一种洗车废水沉积净化装置，其特征在于包括沉积桶和排水器，沉积桶为中空回转体，沉积桶设有一上盖，上盖中心设有一圆孔，圆孔内缘通过周向分布的向下伸展的筋连接有一锥形伞帽，正对伞帽锥顶上方设有进水管，进水管通过进水阀连接有回收水管，配重块上方连接有一锥筒，锥筒小端朝下与配重块密闭连接，锥筒大端朝上与一吸水腔联通，吸水腔为带上盖的圆筒，圆筒侧壁周向分布有吸水孔，圆通上盖连接有密闭浮力腔，锥筒侧壁连接有一排水管，排水管连接有软管，软管与穿过沉积桶侧壁的接头内端连接，接头外端通过排水阀与排水管道连接;本实用新型不用耗材成本低，可以有效促进洗车循环用水的推广。
权利要求书
1.一种洗车废水沉积净化装置，其特征在于包括沉积桶和排水器，沉积桶为中空回转体，下底为漏斗状，下底漏斗出口通过排污阀连接到排污管，沉积桶设有一上盖，上盖中心设有一圆孔，圆孔内缘通过周向分布的向下伸展的筋连接有一锥形伞帽，锥形伞帽外沿与沉积桶内壁保有5毫米至20毫米的间隙，正对伞帽锥顶上方设有进水管，进水管通过进水阀连接有回收水管，沉积桶底部中心位置连接有一牵引绳，牵引绳上端与排水器下端的配重块连接，配重块上方连接有一锥筒，锥筒小端朝下与配重块密闭连接，锥筒大端朝上与一吸水腔联通，吸水腔为带上盖的圆筒，圆筒侧壁周向分布有吸水孔，圆筒上盖连接有密闭浮力腔，锥筒侧壁连接有一排水管，排水管连接有软管，软管与穿过沉积桶侧壁的接头内端连接，接头外端通过排水阀与排水管道连接。
2.根据权利要求1所述的洗车废水沉积净化装置，其特征在于所述排污阀、进水阀、排水阀均为电磁阀且连接有控制器。
3.根据权利要求1所述的洗车废水沉积净化装置，其特征在于所述牵引绳为弹力绳。
4.根据权利要求1所述的洗车废水沉积净化装置，其特征在于所述牵引绳为弹簧。
5.根据权利要求1所述的洗车废水沉积净化装置，其特征在于所述牵引绳为尼龙绳。
6.根据权利要求1所述的洗车废水沉积净化装置，其特征在于所述沉积桶为透明容器，通过支架支撑架空。
7.根据权利要求1所述的洗车废水沉积净化装置，其特征在于所述沉积桶底部设有配重块落入的支架。
说明书
洗车废水沉积净化装置
技术领域
本实用新型涉及一种洗车废水净化装置，特别是涉及一种洗车废水沉积净化装置。
背景技术
洗车时，很多情况下使用过一次的水直接就排放掉了，造成水资源的巨大浪费，这与我国水资源困乏的现状是相违背的，废水内的洗涤剂也不能循环使用，直接排放也不利于环境保护，为了更好地利用水资源，现在大力倡导使用循环水洗车，要循环使用就要先将用过的收集起来处理后再用，现有都是利用过滤材料来过滤处理收集到的使用过的废水，但是过滤材料属于消耗品，无形中增加了过滤成本，进而影响到循环使用的积极性，这仍有待于技术解决。
实用新型内容
为了解决上述问题，本实用新型提供了一种洗车废水沉积净化装置。

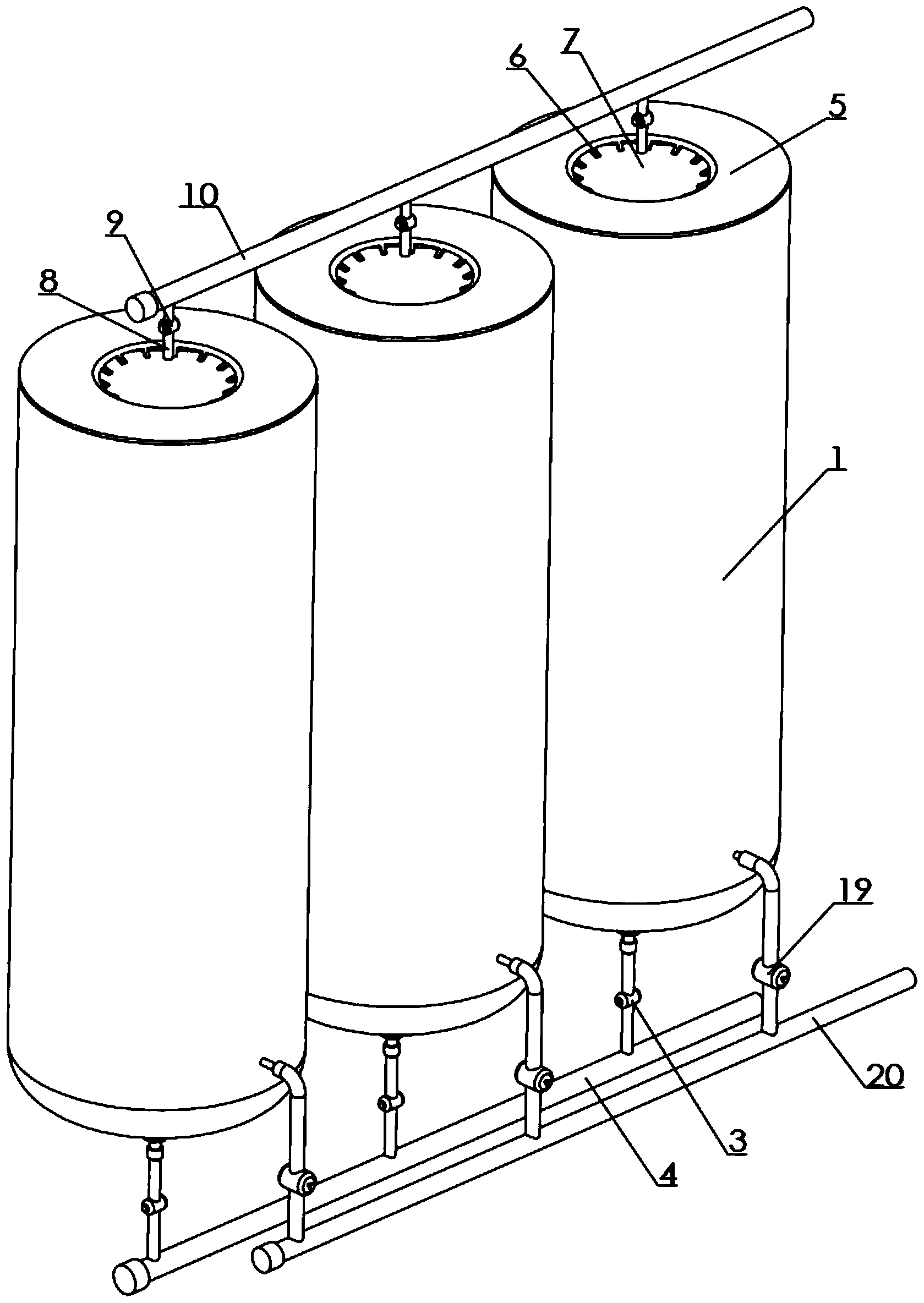

本实用新型采用的技术方案为：一种洗车废水沉积净化装置，其特征在于包括沉积桶和排水器，沉积桶为中空回转体，下底为漏斗状，下底漏斗出口通过排污阀连接到排污管，沉积桶设有一上盖，上盖中心设有一圆孔，圆孔内缘通过周向分布的向下伸展的筋连接有一锥形伞帽，锥形伞帽外沿与沉积桶内壁保有5毫米至20毫米的间隙，正对伞帽锥顶上方设有进水管，进水管通过进水阀连接有回收水管，沉积桶底部中心位置连接有一牵引绳，牵引绳上端与排水器下端的配重块连接，配重块上方连接有一锥筒，锥筒小端朝下与配重块密闭连接，锥筒大端朝上与一吸水腔联通，吸水腔为带上盖的圆筒，圆筒侧壁周向分布有吸水孔，圆通上盖连接有密闭浮力腔，锥筒侧壁连接有一排水管，排水管连接有软管，软管与穿过沉积桶侧壁的接头内端连接，接头外端通过排水阀与排水管道连接。
进一步的，所述排污阀、进水阀、排水阀均为电磁阀且连接有控制器。
进一步的，所述牵引绳为弹力绳。
进一步的，所述牵引绳为弹簧。
进一步的，所述牵引绳为尼龙绳。
进一步的，所述沉积桶为透明容器，通过支架支撑架空。
进一步的，所述沉积桶底部设有配重块落入的支架。
本实用新型利用沉积桶静止沉淀净化废水，一般通过一夜的静止沉淀即可达到再次使用的标准，通过排污阀、进水阀、排水阀的控制可以控制个时间段的排污、进水和排水，使用时先打开排污阀和进水阀，废水由锥顶上方落下沿伞帽经过筋间的空隙向四周下流，流过锥形伞帽外沿与沉积桶内壁间的间隙时，水流靠惯性流落到沉积桶内壁上向下流动，重刷沉积桶内壁和底部上次沉淀的污垢，漏斗状底部更易于污物流走，冲刷干净后关闭排水阀蓄水，直至蓄满为止关闭进水阀，蓄水后受浮力腔作用排水器上浮，受牵引绳牵拉悬浮在沉积桶中心位置，净化沉淀完成后需要将净化水排到净水蓄水容器中时，打开排水阀净化水由吸水孔进入排水器排走，期间水由沉积桶中心吸走，桶侧壁和底部扰动小，沉积物不易随水流出，保证排走水的品质，当液面较低时在配重块的作用下可以保证吸水孔始终处于液面下，保证排水，排完水后即可进入下一轮净化，不用耗材成本低，可以有效促进洗车循环用水的推广。
