申请日2015.04.30
公开(公告)日2015.08.26
IPC分类号C02F1/28; C02F103/16; C02F1/38
摘要
本实用新型公开了电镀污水处理过滤装置，包括槽式水通道、以及设置在水通道的横向中心部位的离心搅拌装置，离心搅拌装置包括搅拌棒以及沿水通道中的水流方向设置的若干离心叶片，并且每一个离心叶片套在搅拌棒的外侧旋转;每一个离心叶片呈花瓣形，并且其左右两侧面设为刃口形状;水通道的两个侧壁上均匀地设置有若干喇叭形过滤装置;水通道的进水端和出水端处还分别设置有过进水滤部和或出水过滤部，进水过滤部和出水过滤部均为中空结构，并且其分别与水通道连接的部位设置有若干通孔，并进水过滤部和出水过滤部的中空结构内部置分别有一块布满活性炭吸附剂。本申请降低了电镀污水处理过程中过滤器的清洗、更换效率，并提高了其过滤效率。
权利要求书

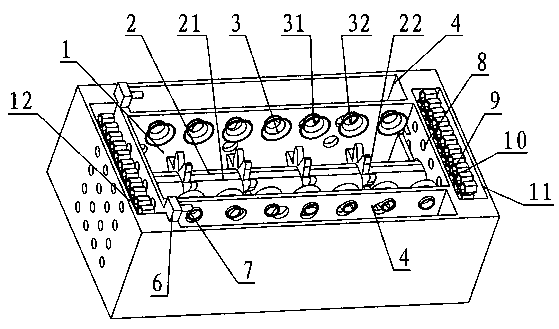

1.电镀污水处理过滤装置，其特征在于：包括槽式水通道(1)、以及设置在水通道(1)的横向中心部位的离心搅拌装置(2)，所述离心搅拌装置(2)包括搅拌棒(21)以及沿水通道(1)中的水流方向设置的若干离心叶片(21)，并且每一个所述离心叶片(21)套在搅拌棒(21)的外侧旋转;每一个所述离心叶片(21)呈花瓣形，并且其左右两侧面设为刃口形状;所述水通道(1)的两个侧壁上均匀地设置有若干喇叭形过滤装置(3)，所述喇叭形过滤装置(3)喇叭口朝向离心搅拌装置(2);所述水通道(1)的进水端和出水端处还分别设置有过进水滤部(11)和或出水过滤部(12)，所述进水过滤部(11)和出水过滤部(12)均为中空结构，并且其分别与水通道(1)连接的部位设置有若干通孔(8)，并所述进水过滤部(11)和出水过滤部(12)的中空结构内部置分别有一块布满活性炭吸附剂(9)。
2. 根据权利要求1所述的电镀污水处理过滤装置，其特征在于：每一块所述活性炭吸附剂(9)设置在蜂窝状载体(10)上，而所述蜂窝状载体(10)置于进水过滤部(11)和出水过滤部(12)的中空结构内部。
3.根据权利要求1所述的电镀污水处理过滤装置，其特征在于：每一个所述喇叭形过滤装置(3)包括喇叭口(31)和过滤网(32)，所述过滤网(32)设在喇叭口(31)的底部靠下位置。
4. 根据权利要求3所述的电镀污水处理过滤装置，其特征在于：每一个所述喇叭口(31)通过焊接或者粘接连接在水通道(1)的侧壁上。
5.根据权利要求4所述的电镀污水处理过滤装置，其特征在于：所述水通道(1)的水流方向的左右两个外侧还设有滤渣槽(4)。
6.根据权利要求5所述的电镀污水处理过滤装置，其特征在于：所述滤渣槽(4)内设有打捞装置(5)。
7.根据权利要求6所述的电镀污水处理过滤装置，其特征在于：所述打捞装置(5)连接有电机(6)和定时器(7)，所述定时器(7)定时驱动电机(6)，进而实现自动打捞滤渣槽(4)内的残渣。
说明书
电镀污水处理过滤装置
技术领域
本实用新型涉及工业污水处理中的过滤技术领域，特别是涉及用于电镀污水处理的过滤装置技术领域，也即电镀污水处理过滤装置。
背景技术
目前污水处理过程中的固液分离，一般采用过滤装置来过滤污水中的砂粒、悬浮物、藻类、有机物等，而常用的过滤装置有改性纤维球过滤器、活性炭过滤器、自清洗过滤器等。
改性纤维球(束)是在普通纤维表面浸入一层表面活性剂使纤维表面发生润湿反转，由表面亲油变成憎油，使纤维球(束)吸附、截留的油和悬浮物容易反冲洗掉。反洗分为机械搅拌反洗和处理量等可实理串联和并联结构。 其1、过滤精度高，处理量大，滤速高; 2、反洗容易彻底、反洗强度低、滤料再生效果好、再生时间短; 3、可手动控制也可自动控制，还能实现远程监控功能。自动化程度高，并且主要是针对生活中的油污或者其他油污水的处理。
活性炭过滤器是利用颗粒活性炭进一步去除机械过滤器出水中的残存的余氯、有机物、悬浮物的杂质，为后续的反渗透处理提供良好条件。可以得到较为干净的纯净水，适合生活污水处理。并且活性炭的使用期限相对较短，要恢复吸附功能，当活性炭达到饱和吸附容量彻底失效时，应对活性炭再生或更换活性炭，以满足工程要求。故而活性炭过滤器的后期维护较为频繁，制造成本随地，但是后期的使用成本较高。
自清洗过滤器和全自动过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，均不实用于工业污水处理推广应用。
特别是对于电镀处理的工业污水来说，其内含有该废水中含有大量的盐酸和锌、铜等重金属离子及有机光亮剂等，毒性较大，有些还含致癌、致畸、致突变的剧毒物质，对人类危害极大。因此，对电镀废水必须认真进行回收处理，做到消除或减少其对环境的污染。
电镀废水处理设备由调节池、加药箱、还原池、中和反应池、pH调节池、絮凝池、斜管沉淀池、厢式压滤机、清水池、气浮反应、活性炭过滤器等组成。但是使用活性炭过滤器过滤污水，由于电镀污水内含有一些金属废屑或者杂质等，活性炭过滤器内容易赌赛，经常需要清理、更换，工作效率相对较低。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了电镀污水处理过滤装置，其目的在于降低电镀污水处理过程中活性炭过滤器的清洗、更换效率，并提高其过滤效率。
本实用新型所采用的技术方案是：电镀污水处理过滤装置，包括槽式水通道、以及设置在水通道的横向中心部位的离心搅拌装置，离心搅拌装置包括搅拌棒以及沿水通道中的水流方向设置的若干离心叶片，并且每一个离心叶片套在搅拌棒的外侧旋转;每一个离心叶片呈花瓣形，并且其左右两侧面设为刃口形状;水通道的两个侧壁上均匀地设置有若干喇叭形过滤装置，喇叭形过滤装置喇叭口朝向离心搅拌装置;水通道的进水端和出水端处还分别设置有过进水滤部和或出水过滤部，进水过滤部和出水过滤部均为中空结构，并且其分别与水通道连接的部位设置有若干通孔，并进水过滤部和出水过滤部的中空结构内部置分别有一块布满活性炭吸附剂。本实用新型的过滤装置，首先，在水通道内设置了离心搅拌装置将其内流经的污水内含的金属屑或者海藻等类杂志进行搅拌清理，并进行切屑以及粉碎，使其部分向水通道的左右两侧进行过滤，进行了第一部分的清理。其次，本实用新型在水通道的进水端和出水端分别设置了内部带中空结构，而中空结构内放置活性炭吸附剂的进水过滤部以及出水过滤部，对污水进行过滤，对于进水端的进水过滤部可以不设置，从而减少过滤器的后期使用中的维护，减少清洗、更换频率，从而提高其过滤的效率。
进一步地，每一块活性炭吸附剂设置在蜂窝状载体上，而蜂窝状载体置于进水过滤部和出水过滤部的中空结构内部，以便更好地对污水进行过滤，并尽量降低其清洗的效率。
进一步地，每一个喇叭形过滤装置包括喇叭口和过滤网，过滤网设在喇叭口的底部靠下位置，以便将工业污水内的杂质过滤出来。
进一步地，为了将喇叭口固定在水通道的侧壁上，每一个喇叭口通过焊接或者粘接连接在水通道的侧壁上，保证其在污水处理时，能够牢固地连接和使用。
更进一步地，为了便于打捞过滤器过滤出来的残渣或者杂质，本申请的水通道的水流方向的左右两个外侧还设有滤渣槽，以供杂质存储和打捞。
并且，滤渣槽内设有打捞装置，以便工作人员方便对杂质进行打捞，而不用带额外的工具。为了提高打捞的效率和自动化程度，打捞装置连接有电机和定时器，定时器定时驱动电机，进而实现自动打捞滤渣槽内的残渣。提高了杂质过滤后的打捞效率。
与现有技术相比，本实用新型的有益效果是：本实用新型的过滤装置，首先，在水通道内设置了离心搅拌装置将其内流经的污水内含的金属屑或者海藻等类杂志进行搅拌清理，并进行切屑以及粉碎，使其部分向水通道的左右两侧进行过滤，进行了第一部分的清理。其次，本实用新型在水通道的进水端和出水端分别设置了内部带中空结构，而中空结构内放置活性炭吸附剂的进水过滤部以及出水过滤部，对污水进行过滤，对于进水端的进水过滤部可以不设置，从而减少过滤器的后期使用中的维护，减少清洗、更换频率，从而提高其过滤的效率。
本实用新型结构简单、易于制造，并且成本较低，降低了电镀污水处理过程中活性炭过滤器的清洗、更换效率，并提高了其过滤效率，从而达到了提高电镀污水处理的高效过滤，具有较好的使用前景。
