申请日2015.04.30
公开(公告)日2015.09.02
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水浓缩系统，包括废水原液储罐，所述废水原液储罐通过原液管道与一级冷凝装置连接，一级冷凝装置通过进液管道和出液管道与负压蒸发装置连接，负压蒸发装置通过排液管与浓缩液接收装置连接，一级冷凝装置通过一级浓水管道与一级浓水接收装置连接，一级冷凝装置通过排气管道与二级冷凝装置连接，二级冷凝装置与冷却水管道连接，二级冷凝装置通过二级浓水管道与二级浓水接收装置连接，本实用新型经过实际应用使废水能循环利用，减小废水排量，高浓度浓缩液作为副产物产生一定的经济效益，达到安全、环保、循环再利用的节能降耗及减排的目的。
权利要求书

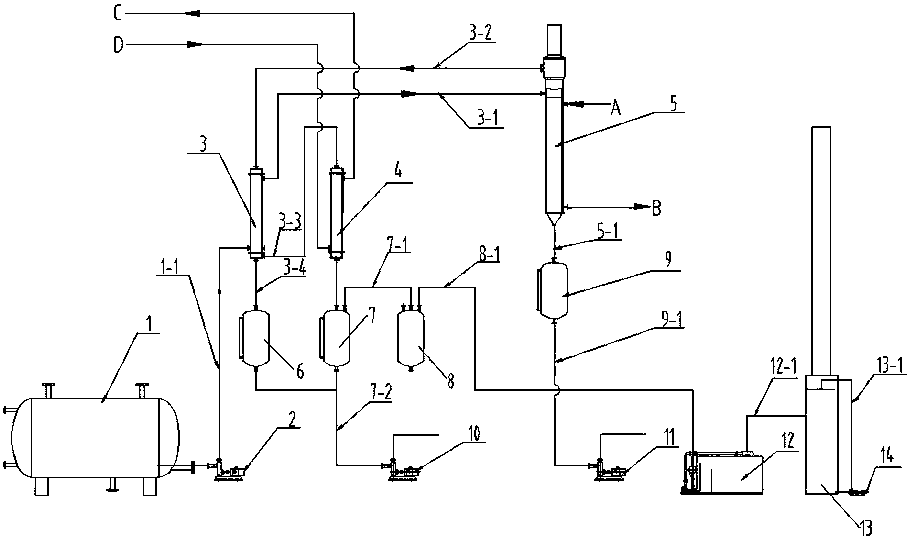

1.一种废水浓缩系统，包括废水原液储罐(1)，其特征在于：所述废水原液储罐(1)通过原液管道(1-1)与一级冷凝装置(3)连接，一级冷凝装置(3)通过进液管道(3-1)和进气管道(3-2)与负压蒸发装置(5)连接，负压蒸发装置(5)通过排液管(5-1)与浓缩液接收装置(9)连接，一级冷凝装置(3)通过一级浓水管道(3-4)与一级浓水接收装置(6)连接，一级冷凝装置(3)通过排气管道(3-3)与二级冷凝装置(4)连接，二级冷凝装置(4)与冷却水管道连接，二级冷凝装置(4)通过二级浓水管道(4-3)与二级浓水接收装置(7)连接。
2.根据权利要求1所述的废水浓缩系统，其特征在于：所述二级浓水接收装置(7)通过不凝气体管道(7-1)与真空装置(8)连接，真空装置(8)通过抽气管道(8-1)与真空发生装置(12)连接，真空发生装置(12)通过出气管道(12-1)与尾气吸收装置(13)连接。
3.根据权利要求1所述的废水浓缩系统，其特征在于：所述一级浓水接收装置(6)和二级浓水接收装置(7)通过排浓水管道(7-2)与浓水储罐连接，排浓水管道(7-2)上设有排浓水泵(10)。
4.根据权利要求1所述的废水浓缩系统，其特征在于：所述浓缩液接收装置(9)通过排浓缩液管道(9-1)与浓缩液储罐连接，排浓缩液管道(9-1)上设有排浓缩液泵(11)。
5.根据权利要求1所述的废水浓缩系统，其特征在于：所述原液管道(1-1)上设有原液泵(2)。
说明书
一种废水浓缩系统
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种应用于化工领域中废水浓缩的处理系统。
背景技术
目前，在化工生产中部分工序会产生大量废水，由于废水成分复杂，使用传统的污水站集中处理方法造成处理工艺复杂，污水处理系统运行不稳定，能耗高，效率低。
实用新型内容
针对现有技术中存在的问题，本实用新型提供一种废水浓缩系统，使组分单一的低浓度废水溶液经处理后实现废水与废液分离，节能降耗。
为解决上述技术问题，本实用新型提供一下技术方案： 一种废水浓缩系统，包括废水原液储罐，所述废水原液储罐通过原液管道与一级冷凝装置连接，一级冷凝装置通过进液管道和进气管道与负压蒸发装置连接，负压蒸发装置通过排液管与浓缩液接收装置连接，一级冷凝装置通过一级浓水管道与一级浓水接收装置连接，一级冷凝装置通过排气管道与二级冷凝装置连接，二级冷凝装置与冷却水管道连接，二级冷凝装置通过二级浓水管道与二级浓水接收装置连接。
所述二级浓水接收装置通过不凝气体管道与真空装置连接，真空装置通过抽气管道与真空发生装置连接，真空发生装置通过出气管道与尾气吸收装置连接。
所述一级浓水接收装置和二级浓水接收装置通过排浓水管道与浓水储罐连接，排浓水管道上设有排浓水泵。
所述浓缩液接收装置通过排浓缩液管道与浓缩液储罐连接，排浓缩液管道上设有排浓缩液泵。
所述原液管道上设有原液泵。
本实用新型的有益效果：(1)本实用新型的废水浓缩系统将组分单一的低浓度废水溶液经处理后实现废水与废液分离，废水原液经负压蒸发装置将低沸点的水蒸发，经一级冷凝装置和二级冷凝装置后分别进入一级浓水接收装置和二级浓水接收装置，然后投入生产中，实现循环利用;(2)高浓度废液从负压蒸发装置进入浓缩液接收装置后由浓缩液泵打入浓缩液储罐作为副产物，具有一定的经济价值;(3)采用负压蒸发装置降低水沸点可利用低品位的蒸汽，有利于能量的综合利用，同时缩短过流时间，提高效率;(4)将废水原液通过一级冷凝装置，使废水原液与从负压蒸发装置中出来的水蒸汽进行热交换，使水蒸气进行初步冷凝同时也使原液达到预热效果，达到了节能效果;(5)经过实际应用使废水能循环利用，减小废水排量，高浓度浓缩液作为副产物产生一定的经济效益，达到安全、环保、循环再利用的节能降耗及减排的目的。
