申请日2015.04.30
公开(公告)日2015.08.19
IPC分类号B60S3/00
摘要
本实用新型涉及一种便携式洗车污水收集槽，其包括以下零件;并排且间隔布置的多根弧形支撑条(1);覆盖在所述并排且间隔布置的多根弧形支撑条(1)上方的上柔性层(2);覆盖在所述并排且间隔布置的多根弧形支撑条(1)下方的下柔性层(3)。该便携式洗车污水收集槽可直线铺设亦可弯曲铺设，废水收集效率高，且便于倾倒转移，能维持洗车现场的清洁性。此外，其可卷曲成卷，便于携带。
权利要求书
1.一种便携式洗车污水收集槽，其特征在于，其包括以下零件;
并排且间隔布置的多根弧形支撑条(1);
覆盖在所述并排且间隔布置的多根弧形支撑条(1)上方的上柔性层 (2);
覆盖在所述并排且间隔布置的多根弧形支撑条(1)下方的下柔性层 (3)。
2.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，所述上 柔性层(2)与所述下柔性层(3)在除所述多根弧形支撑条(1)之外的地方彼 此粘合在一起。
3.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，其两端 分别具有接头部(4)，所述接头部(4)内不含弧形支撑条(1)。
4.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，所述下 柔性层(3)的下表面粗糙不平。
5.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，所述下 柔性层(3)的下表面具有突楞、凸块或凸球。
6.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，所述下 柔性层(3)的厚度大于所述上柔性层(2)的厚度。
7.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，相邻两 个弧形支撑条(1)之间平行布置或非平行布置。
8.根据权利要求1所述的便携式洗车污水收集槽，其特征在于，所述多 根弧形支撑条(1)等间距布置或不等间距布置。
说明书
一种便携式洗车污水收集槽
技术领域
本实用新型属于一种液体收集工具，具体地说，属于洗车污水收集工具领 域。
背景技术
洗车污水收集槽是专门用于回收用水清洗汽车时产生的顺延车身留下的废 弃液体所用，可有效避免残液漏洒在地面上。
现有的以避免洗车污水漏洒的方式有两种，现将其技术特点和相应的缺点 简介如下：
一种方式是使用多个硬橡胶质地的水槽，在使用时拼接摆放在车身下面， 以供接纳洗车污水。其缺点有以下几点：
A.体积大、重量大，不利于上门作业时携带;
B.固定的拼接尺寸，无法保证在不同尺寸车型的车头和车尾的拐角处都达 到有效防护(时而车头部分防护面积不够，时而车头侧面位置防护面积不 够)，极易导致拐角处因覆盖不到位而产生液体漏洒;污水极易沿拼接处的缝 隙流到地面上造成污染;
C.固定尺寸拼接使用的水槽，在完成废水收集后无法顺利拿离地面，极易 在收纳的最后动作，即双手端起的同时，由于身体晃动导致液体流动，从而产 生液体漏洒;
D.当车辆停放在不平整的地面环境下，固定尺寸的拼接水槽会因不在同一 个水平面而产生斜坡导致液体流出到水槽外面，从而产生液体漏洒。
另一种方式是使用海绵质地的吸水垫，多片吸水垫拼接在地面上，用于吸 水。其缺点如下：
A.海绵吸收液体达到饱和后，在拿离地面时，因重力作用会有多处漏洒;
B.一次使用后，海绵无法连续使用，而是需要清洁后才能二次使用，效率 低下;
C.一次使用后，海绵的清洁成本很高;
D.海绵与地面直接接触本身就会导致地面潮湿，有所污染;
E.携带不方便。
因此，本领域需要一种即轻薄又可卷叠的便携式、同时可快速收纳洗车污 水的既能节省现场工作时间、又能适应不同地面环境不同车型尺寸的废水收集 槽。
上述目标通过本实用新型的便携式洗车污水收集槽实现。
实用新型内容
本实用新型提供一种便携式洗车污水收集槽，其特征在于，其包括以下零 件;
并排且间隔布置的多根弧形支撑条1;
覆盖在所述并排且间隔布置的多根弧形支撑条1上方的上柔性层2;
覆盖在所述并排且间隔布置的多根弧形支撑条1下方的下柔性层3。
其中所述弧形支撑条1的弧度可以调节，例如对应的圆心角可以在60-150 度之间。当然，也可以为其它度数。其曲率也可以根据现场情况自由调节。这 里的弧形做广义理解，既包括严格的数学意义上的弧形(即圆周的一部分)， 也包括其他各种弯曲的形状，例如椭圆周、抛物线、双曲线等形状的一部分， 或者是中间一段直线两边是弧线(类似于脸盆的截面线)，甚至可以是梯形， 均只要其两端比中间高能防止水从两边流出即可。该弧形支撑条1的个数为多 根，例如为十几根、几十根、上百根、数百根，等等，其个数取决于该便携式 洗车污水收集槽的整体长度和弧形支撑条之间的间距。多根这样的弧形支撑条 并排且间隔布置，相邻两个弧形支撑条彼此之间可以是平行的或非平行的，优 选相邻两个弧形支撑条之间是平行的或基本平行的。当多根这样的弧形支撑条 彼此平行或基本平行布置时，它们可以是等间距的或不等间距的。优选为等间 距的。
所述弧形支撑条的材质可以是刚性的或弹性的，例如可以是钢材、铝材、 塑料、橡胶等等，优选重量较轻且有一定刚性的塑料材质。多根上述并排且间 隔布置的弧形支撑条类似于“肋骨”形状，起到强大的支撑作用，使得在该便 携性洗车污水收集槽在其中充满水时也能保持该收集槽不被水压压扁。
其中所述上柔性层2和下柔性层3可以为相同或不同的材质，例如可以为 橡胶或塑料。其中上柔性层最好是光滑且隔水的，以便储水且在排水时不阻碍 水的流动。其中所述下柔性层最好是耐磨性材料，以便能耐受放在地面上移动 时的摩擦，延长使用寿命。此外，在优选实施方案中，所述上柔性层2和下柔 性层3的材质还最好是惰性的或耐腐蚀的，避免与洗车污水中的一些化学添加 剂例如洗涤剂、抛光剂等发生反应。
优选地，所述上柔性层2与所述下柔性层3在除所述多根弧形支撑条1之 外的地方彼此粘合在一起。
优选地，该便携式洗车污水收集槽两端分别具有接头部4，所述接头部4 内不含弧形支撑条1。该接头部的作用在于，在收集洗车污水时，可以将其回 折，起到防止污水从两端流出的作用。当需要倾倒其中存放的污水时，可以将 回折的该接头部打开并搭接在另外的污水桶口处，便于污水排放到污水桶中。 也可以将接头部连同一部分带有弧形支撑条的部分一并回折。
优选地，所述下柔性层3的下表面粗糙不平。这种粗糙不平的设计可以防 止该便携式污水收集槽在地面上打滑，起到稳固作用。

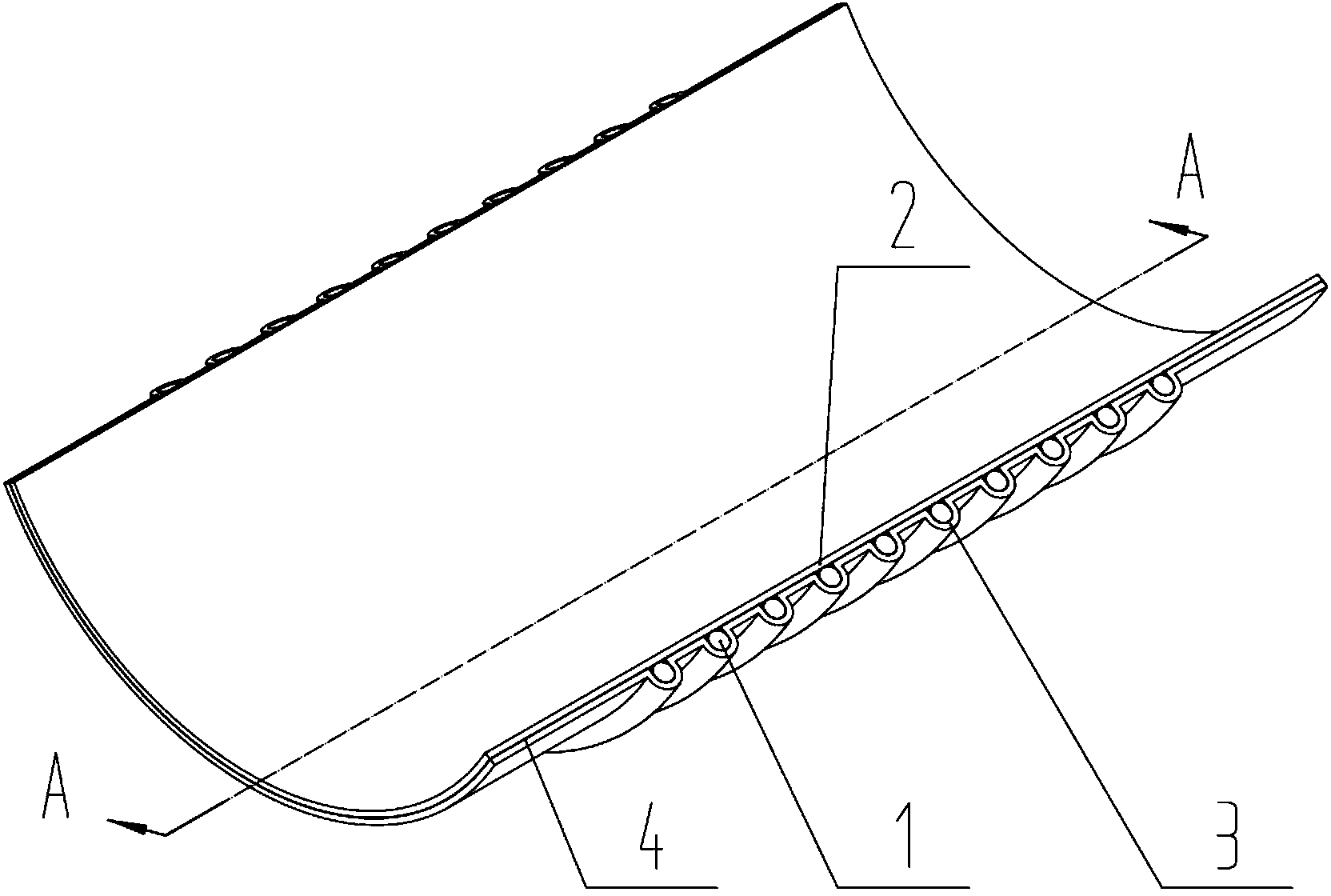

优选地，所述下柔性层3的下表面具有突楞、凸块或凸球。这些突楞、凸 块或凸球的作用如同鞋底的花纹，也是为了该下表面粗糙不平，以防止该便携 式污水收集槽在地面上打滑，起到稳固作用。对突楞、凸块或凸球的布置图案 没有限制。也可以以所述弧形支撑条本身作为凸楞，如图1所示。
优选地，所述下柔性层3的厚度大于所述上柔性层2的厚度。下表面因直 接与地面接触，比上表面受到的磨损更严重，因此需要加厚以增强其抗磨损 性。
本实用新型的便携式洗车污水收集槽可以卷曲起来，如图5所示，便于携 带。
本实用新型的便携式洗车污水收集槽不仅可以在同一平面内直铺，还可以 如图6所示在同一平面内弯曲铺设，这是由各弧形支撑条1的离散布置和上柔 性层2和下柔性层3的柔性特征所决定的。可弯曲设置使得其非常有利于平铺 在汽车的拐角处以收集洗车污水。
同样由于各弧形支撑条1的离散布置和上柔性层2和下柔性层3的柔性特 征，本实用新型的便携式洗车污水收集槽可以适应凹凸不平的地面，即便在地 面有些石块、台阶、马路沿、车位地锁等障碍物的情况下，仍可正常使用，如 图7所示。
本实用新型所取得的有益技术效果如下：
1、完整收集性：本产品的宽度设计可满足一半放置于车身下方，另一半露 出汽车车体向外延伸，可完整接收洗车污水保证不漏洒。
2、便捷性：重量轻、厚度薄，可便携
3、易用性：
①铺设动作简单易行(一滚一拽即可);
②收纳动作简单易行(双手重复做滚动动作即可卷成一卷);
③排水容易，在收集废弃液体后可以从一端卷曲的方式将液体赶至另一 端，由另一端的人员将端口放置于水桶内，双人配合拿起来即可。
④本产品的宽度可保障工人作业时不用双脚踩到，避免对周边环境的二次 污染;
4、适用性强：
①收集洗车污水时，其所需长度可由铺设好后两端分别向上或箱内卷曲的 长度来调节适应，因此可以用于不同尺寸的车型(车身侧面前后轮间距不同、 车头两个前轮之间顺延车身垂直地面的外延总长度不同、车后两个后轮之间顺 延车身垂直地面的外延总长度不同);
②适用于作业时的不同地面环境(车身骑着马路沿停放，或者地面不平整 的其他情况);因为此种产品有上下弯曲的柔软度，所以在水平面落差不大的 情况下都可以使用并保证防止漏水的效果;
5、高效性：
①节省单次操作用时
②产品的材质属性决定了单次使用后易清洁可连续使用多次提高服务效 率，环保，可以循环利用。
