申请日2015.04.30
公开(公告)日2015.08.26
IPC分类号C02F9/04
摘要
本实用新型提供一种综合废水处理装置，包括调节池、第一反应池、气浮池、中间水池一、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池、沉淀池、中间水池二、砂滤罐、硫酸终调池、流放池;该种综合废水处理装置，能够实现对工业废水的综合处理，依序经过各反应池、高级氧化池、沉淀池等实现对工业废水中的重金属离子等有毒颗粒、悬浮物的降解、过滤消除处理，操作合理，成本较低，能够保证最终流放池中水达标。
权利要求书
1.一种综合废水处理装置，其特征在于：包括调节池、第一反应池、气浮池、中间水池一、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池、沉淀池、中间水池二、砂滤罐、硫酸终调池、流放池，调节池设有液位计、流量计，调节池通过提升泵连通第一反应池，第一反应池设有pH控制器一、聚合氯化铝加药泵、聚丙烯酰胺加药泵、硫酸加药泵、氢氧化钠加药泵，第一反应池通过管道连通气浮池，气浮池设有刮渣器、用于处理浮渣的污泥泵，气浮池通过管道连通中间水池一，中间水池一通过管道连通高级氧化池，高级氧化池设有pH控制器二、ORP控制器、硫酸加药泵、双氧水加药泵和硫酸亚铁加药泵，高级氧化池通过管道连通亚硫酸氢钠反应池，亚硫酸氢钠反应池设有亚硫酸氢钠加药泵，亚硫酸氢钠反应池通过管道连通硫化碱反应池，硫化碱反应池设有pH控制器三、氢氧化钠加药泵和硫化碱加药泵，硫化碱反应池通过管道连通硫酸亚铁反应池，硫酸亚铁反应池设有ORP控制器、硫酸亚铁加药泵，硫酸亚铁反应池通过管道连通聚丙烯酰胺反应池，聚丙烯酰胺反应池设有聚丙烯酰胺加药泵，聚丙烯酰胺反应池通过管道连通沉淀池，沉淀池设有污泥泵，沉淀池通过管道连通中间水池二，中间水池二通过管道连通砂滤罐的进口，砂滤罐的出口通过管道连通硫酸终调池，硫酸终调池设有pH控制器三、硫酸加药泵，硫酸终调池通过管道连通流放池。
2.如权利要求1所述的综合废水处理装置，其特征在于：调节池、第一反应池、气浮池、中间水池一、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池、沉淀池、中间水池二、砂滤罐、硫酸终调池的内壁贴有玻璃钢防腐层。
3.如权利要求1或2所述的综合废水处理装置，其特征在于：沉淀池采用斜板沉淀池，沉淀池通过提升泵连通污泥浓缩池，污泥浓缩池设有回收管道，回收管道连通调节池。
4.如权利要求1或2所述的综合废水处理装置，其特征在于：第一反应池、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池设有搅拌装置。
说明书
综合废水处理装置
技术领域
本实用新型涉及一种综合废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。其中采用化学方法是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法，是最常用的处理方法之一。但目前使用的废水处理装置存在着处理过程复杂、成本高或处理效果不理想的问题。
实用新型内容
本实用新型的目的是提供一种综合废水处理装置解决现有技术中存在的处理过程复杂、成本高或处理效果不理想等问题。
本实用新型的技术解决方案是：

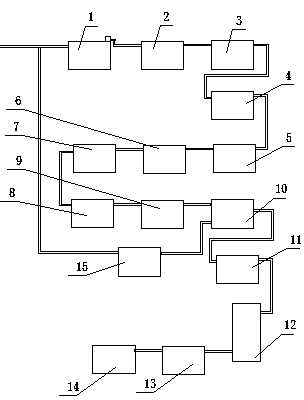

一种综合废水处理装置，包括调节池、第一反应池、气浮池、中间水池一、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池、沉淀池、中间水池二、砂滤罐、硫酸终调池、流放池，调节池设有液位计、流量计，调节池通过提升泵连通第一反应池，第一反应池设有PH控制器一、聚合氯化铝加药泵、聚丙烯酰胺加药泵、硫酸加药泵、氢氧化钠加药泵，第一反应池通过管道连通气浮池，气浮池设有刮渣器、用于处理浮渣的污泥泵，气浮池通过管道连通中间水池一，中间水池一通过管道连通高级氧化池，高级氧化池设有PH控制器二、ORP控制器、硫酸加药泵、双氧水加药泵和硫酸亚铁加药泵，高级氧化池通过管道连通亚硫酸氢钠反应池，亚硫酸氢钠反应池设有亚硫酸氢钠加药泵，亚硫酸氢钠反应池通过管道连通硫化碱反应池，硫化碱反应池设有PH控制器三、氢氧化钠加药泵和硫化碱加药泵，硫化碱反应池通过管道连通硫酸亚铁反应池，硫酸亚铁反应池设有ORP控制器、硫酸亚铁加药泵，硫酸亚铁反应池通过管道连通聚丙烯酰胺反应池，聚丙烯酰胺反应池设有聚丙烯酰胺加药泵，聚丙烯酰胺反应池通过管道连通沉淀池，沉淀池设有污泥泵，沉淀池通过管道连通中间水池二，中间水池二通过管道连通砂滤罐的进口，砂滤罐的出口通过管道连通硫酸终调池，硫酸终调池设有PH控制器三、硫酸加药泵，硫酸终调池通过管道连通流放池。
进一步地，调节池、第一反应池、气浮池、中间水池一、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池、沉淀池、中间水池二、砂滤罐、硫酸终调池的内壁贴有玻璃钢防腐层。
进一步地，沉淀池采用斜板沉淀池，沉淀池通过提升泵连通污泥浓缩池，污泥浓缩池设有回收管道，回收管道连通调节池。
进一步地，第一反应池、高级氧化池、亚硫酸氢钠反应池、硫化碱反应池、硫酸亚铁反应池、聚丙烯酰胺反应池设有搅拌装置。
本实用新型的有益效果是：该种综合废水处理装置，能够实现对工业废水的综合处理，依序经过各反应池、高级氧化池、沉淀池等实现对工业废水中的重金属离子等有毒颗粒、悬浮物的降解、过滤消除处理，操作合理，成本较低，处理效果优，能够保证最终流放池中水达标。
