申请日2015.06.03
公开(公告)日2015.10.28
IPC分类号B01D29/58; B01D29/11
摘要
本实用新型涉及一种工业污水过滤处理器，包括喷射室和静水收集室，其特征在于，所述喷射室包括同轴的内外腔体，内腔为密闭腔体，内腔的顶部设有污水进管，内腔的内壁上设有多个喷水口，内腔的外壁上覆盖有多层过滤层，内腔的底部设有杂质流出口，所述喷射室外腔经收集管与净水收集室溢流联通，所述静水收集室的底部设有净水出管。

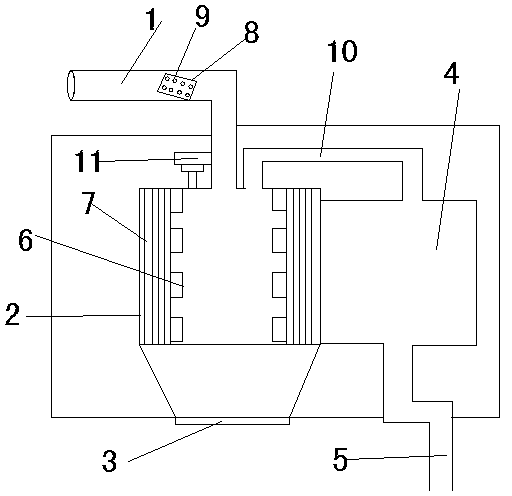

摘要附图
权利要求书
1.一种工业污水过滤处理器，包括喷射室和静水收集室，其特征在于，所述喷射室包括同轴的内外腔体，内腔为密闭腔体，内腔的顶部设有污水进管，内腔的内壁上设有多个喷水口，内腔的外壁上覆盖有多层过滤层，内腔的底部设有杂质流出口，所述喷射室外腔经收集管与净水收集室溢流联通，所述静水收集室的底部设有净水出管。
2.根据权利要求1所述的一种工业污水过滤处理器，其特征在于，所述内腔的顶部设有清洗阀。
3.根据权利要求1所述的一种工业污水过滤处理器，其特征在于，所述污水进管内设有分流板，所述分流板倾斜设置于污水进管，分流板上布满污水进孔。
4.根据权利要求1所述的一种工业污水过滤处理器，其特征在于，所述过滤层为过滤筛条。
说明书
一种工业污水过滤处理器
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种工业污水过滤处理器。
背景技术
随着我国城市化的发展，小城镇的数量日益增多，小城镇的发展是我国城市化的重要途径，但小城镇的发展也带来了量大面广的水环境污染总是根据中国环境保护远景目标纲要，我国将在10 年的时间内达到城市生活污水处理率不低于60 %，工业废水基本上达标排放的水平，实现这一目标不仅需要建设一大批污水处理厂，而且迫切需要高效低能耗的处理技术，解决数量众多小城镇发展中的环境保护问题将对我国实施的可持续发展战略具有重要意义。
目前的废水处理设备成本高，小企业通常无力购置，而且使用的污水处理器，通常是由上往下的进水结构处理污水，这种结构很容易将排杂质口堵死，处理污水的速度慢，成本高，不易制造。
发明内容
为解决现有技术中的不足，本实用新型的目的在于提供一种结构简单、成本低、处理速度快，并且不容易堵塞的工业污水过滤处理器。
本实用新型采取的技术方案为：
一种工业污水过滤处理器，包括喷射室和静水收集室，所述喷射室包括同轴的内外腔体，内腔为密闭腔体，内腔的顶部设有污水进管，内腔的内壁上设有多个喷水口，内腔的外壁上覆盖有多层过滤层，内腔的底部设有杂质流出口，所述喷射室外腔经收集管与净水收集室溢流联通，所述静水收集室的底部设有净水出管。
进一步地，所述内腔的顶部设有清洗阀。
进一步地，所述污水进管内设有分流板，所述分流板倾斜设置于污水进管，分流板上布满污水进孔。
进一步地，所述过滤层为过滤筛条。
采取以上技术方案后，本实用新型的有益效果为：
工业污水从污水进管进入，经过污水分流板上的污水进孔分流后，以同样的流速进入喷射室，在水的压力下，污水从喷水口自内腔向外腔喷出，经过过滤筛条的过滤处理，过滤后的清水进入外腔，污水中的杂质顺着过滤筛条从上往下进入杂质流出口，处理过的净水在由外腔经收集管流入净水收集室，在喷水口被污水堵塞时，清洗阀对喷射室的喷水口进行冲洗，处理污水的速度快、成本低，利用推广应用。
