申请日2015.04.30
公开(公告)日2015.08.26
IPC分类号C02F3/00; C02F3/10
摘要
本发明提供了一种污水净化仿生填料床装置，包括进水管、布水渠、填料床、集水槽和出水管，所述布水渠和集水槽位于所述填料床两端，所述进水管与所述布水渠相连，所述出水管与所述集水槽相连，所述填料床由填料密度依次减小的团球形仿生填料床、悬浮型高密度仿生填料床、悬挂型仿生填料床和悬浮型中密度仿生填料床依次连接组成，使污水依次经过不同处理功能的仿生填料床，污水中的有机污染物、氮、磷等杂质因此得到有效去除，进而实现了污水的净化，该仿生填料床装置具有结构简单，实用性强，易于施工、处理效果好等特点。
权利要求书

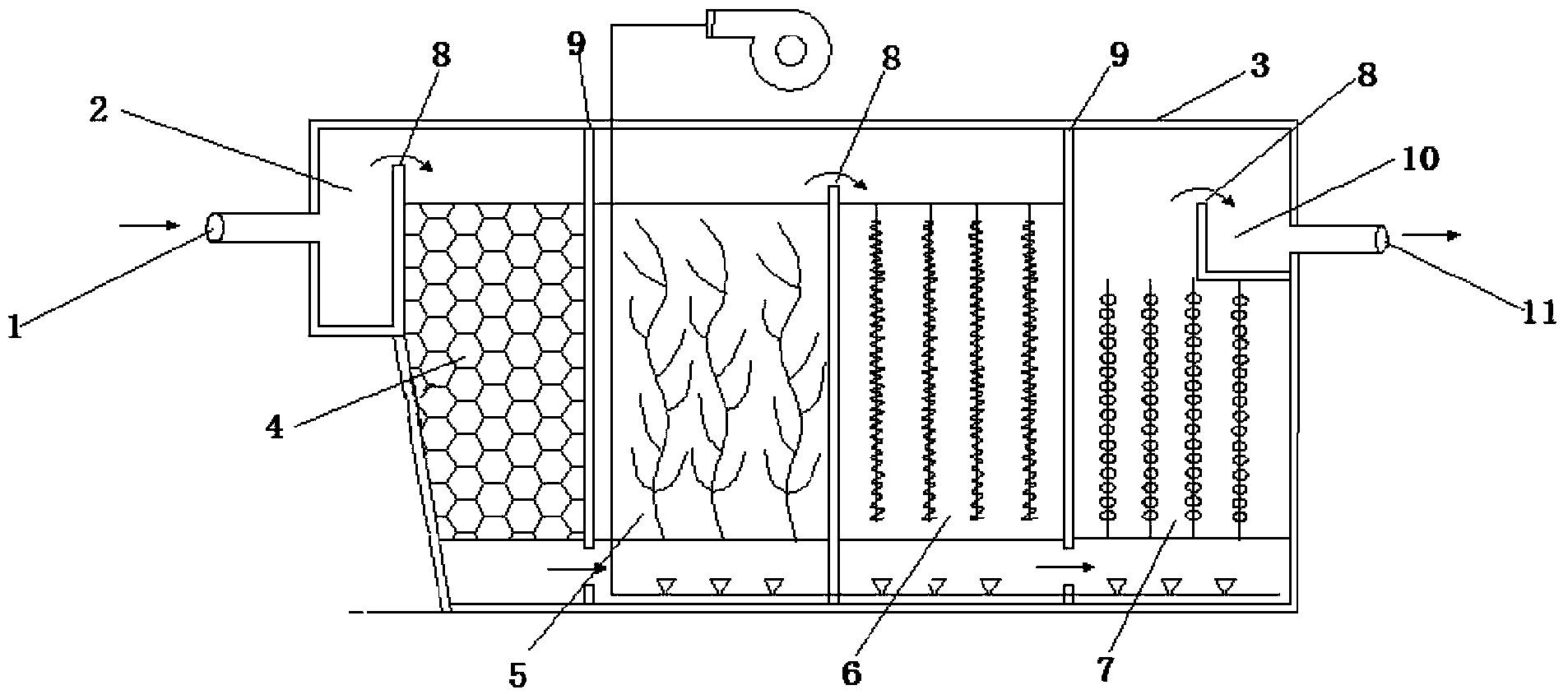

1.一种污水净化仿生填料床装置，其特征在于，所述装置包括进水管(1)、布水渠(2)、 填料床(3)、集水槽(10)和出水管(11)，所述布水渠(2)和集水槽(10)位于所述填料 床(3)两端，所述进水管(1)与所述布水渠(2)相连，所述出水管(11)与所述集水槽(10) 相连，所述填料床(3)由填料密度依次减小的团球形仿生填料床(4)、悬浮型高密度仿生填 料床(5)、悬挂型仿生填料床(6)和悬浮型中密度仿生填料床(7)依次连接组成;
所述布水渠(2)与所述团球形仿生填料床(4)、所述悬浮型高密度仿生填料床(5)与 所述悬挂型仿生填料床(6)、所述悬浮型中密度仿生填料床(7)与所述集水槽(10)之间分 别设有导流板(8)，所述团球形仿生填料床(4)与所述悬浮型高密度仿生填料床(5)、所述 悬挂型仿生填料床(6)与所述悬浮型中密度仿生填料床(7)分别通过挡板(9)隔离，所述 挡板(9)底部设有底部过水孔;
所述悬浮型高密度仿生填料床(5)、所述悬挂型仿生填料床(6)和所述悬浮型中密度仿 生填料床(7)底部设有曝气风机。
2.如权利要求1所述的污水净化仿生填料床装置，其特征在于，所述团球形仿生填料床 (4)、所述悬浮型高密度仿生填料床(5)、所述悬挂型仿生填料床(6)与所述悬浮型中密度 仿生填料床(7)的填料均为塑料材质，所述团球形仿生填料床(4)内部填料粒径为7～9cm 的塑料球。
3.如权利要求1所述的污水净化仿生填料床装置，其特征在于，所述悬浮型高密度仿生 填料床(5)底部的曝气量为5～10mg/L DO，所述悬挂型仿生填料床(6)底部的曝气量为2～3 mg/L DO，所述悬浮型中密度仿生填料床(7)底部的曝气量为1～2mg/L DO。
4.如权利要求1所述的污水净化仿生填料床装置，其特征在于，所述填料床(3)与所 述布水渠(2)连接一侧外部与水平方向的夹角为锐角。
5.如权利要求1所述的污水净化仿生填料床装置，其特征在于，所述布水渠(2)与所 述团球形仿生填料床(4)之间的导流板、所述悬浮型高密度仿生填料床(5)与所述悬挂型 仿生填料床(6)之间的导流板、所述悬浮型中密度仿生填料床(7)与所述集水槽之间的导 流板高度依次降低10～20cm。
说明书
一种污水净化仿生填料床装置
技术领域
本发明属于污水处理设备领域，尤其是一种污水净化仿生填料床装置。
背景技术
仿生生物填料是仿照河流生态系统中的臭轮藻设计而成的，能够为细菌、真菌和水生生 物的生长提供适宜的环境的同时又不会对河流自然形态造成干扰，故其越来越广泛地被应用 于生物接触氧化技术，被直接应用于河流污染水体净化过程中。该技术采用具有耐污、耐腐 蚀、弹性、韧性和柔性很强的材料仿照河流生态系统中的水草设计而成的仿生植物填料，以 河道中原有的天然生物菌群作为种源，在其表面经过生物的自然富集形成生物膜，通过微生 物的生命活动从而有效降解水中有机污染物和去除氮、磷等营养物质，从而达到净化污水目 的。同时，它还具有不影响河流的航运和泄洪等功能和不破坏河流生态系统等特点。
近年来，随着科学技术的发展和跨学科的综合利用，国内外仿生填料的生产应用技术 层出不穷，如中国专利CN103073157A公开了一种仿生自然循环水净化装置，该技术虽然能 有效降低反应物二次污染，但污水处理效果不理想。
发明内容
针对现有技术中存在不足，本发明提供了一种污水净化仿生填料床装置，使污水依次经 过不同处理功能的仿生填料床，污水中的有机污染物、氮、磷等杂质因此得到有效去除，进 而实现了污水的净化;该仿生填料床装置具有结构简单，实用性强，易于施工、处理效果好 等特点。
本发明是通过以下技术手段实现上述技术目的的。
一种污水净化仿生填料床装置，所述装置包括进水管、布水渠、填料床、集水槽和出水 管，所述布水渠和集水槽位于所述填料床两端，所述进水管与所述布水渠相连，所述出水管 与所述集水槽相连，所述填料床由填料密度依次减小的团球形仿生填料床、悬浮型高密度仿 生填料床、悬挂型仿生填料床和悬浮型中密度仿生填料床依次连接组成;
所述布水渠与所述团球形仿生填料床、所述悬浮型高密度仿生填料床与所述悬挂型仿生 填料床、所述悬浮型中密度仿生填料床与所述集水槽之间分别设有导流板，所述团球形仿生 填料床与所述悬浮型高密度仿生填料床、所述悬挂型仿生填料床与所述悬浮型中密度仿生填 料床分别通过挡板隔离，所述挡板底部设有底部过水孔;
所述悬浮型高密度仿生填料床、所述悬挂型仿生填料床和所述悬浮型中密度仿生填料床 底部设有曝气风机。
在上述方案中，所述团球形仿生填料床、所述悬浮型高密度仿生填料床、所述悬挂型仿 生填料床与所述悬浮型中密度仿生填料床的填料均为塑料材质，所述团球形仿生填料床内部 填料粒径为7～9cm的塑料球。
在上述方案中，所述悬浮型高密度仿生填料床底部的曝气量为5～10mg/L DO，所述悬挂 型仿生填料床(6)底部的曝气量为2～3mg/L DO，所述悬浮型中密度仿生填料床底部的曝气 量为1～2mg/L DO。
在上述方案中，所述填料床与所述布水渠连接一侧外部与水平方向的夹角为锐角。
在上述方案中，所述布水渠与所述团球形仿生填料床之间的导流板、所述悬浮型高密度 仿生填料床与所述悬挂型仿生填料床之间的导流板、所述悬浮型中密度仿生填料床与所述集 水槽之间的导流板高度依次降低10～20cm。
本发明的有益效果：
本发明所述的污水净化仿生填料床装置可以实现高密度的为生物群落负载，保证高浓度 的生物菌群，为污水中的有机污染物、氨氮、总磷的净化处理提供保障。
本发明所述的污水净化仿生填料床装置实现了不同仿生填料的联合使用处理污水的高效 性;本发明结构简单、处理效果显著、有效降低反应装置二次污染和运行操作成本，实现了 污水的深度净化。
