申请日2015.06.03
公开(公告)日2015.12.09
IPC分类号C02F3/02
摘要
本实用新型公开了一种废水处理好氧回流装置，包括废水池、好氧池、平流池和回流池，好氧池的进水口与废水池相连通，平流池的进水口设置于平流池一侧的下部，平流池的出水口设置于平流池另一侧的上部，好氧池的出水口与平流池的进水口通过管路相连通，好氧池的出水口的高度大于平流池的进水口的高度;回流池的进水口与平流池的出水口通过管路相连通，回流池的出水口与好氧池的进水口通过管路相连通。本实用新型可以有效调节废水好氧处理过程中进水COD浓度，使得好氧菌污泥更加易于分解，通过好氧池中水体的回流对好氧池中好氧菌进行补充，减少好氧菌的流失，避免对废水好氧处理造成影响，能够提高废水处理效率、降低废水处理成本。

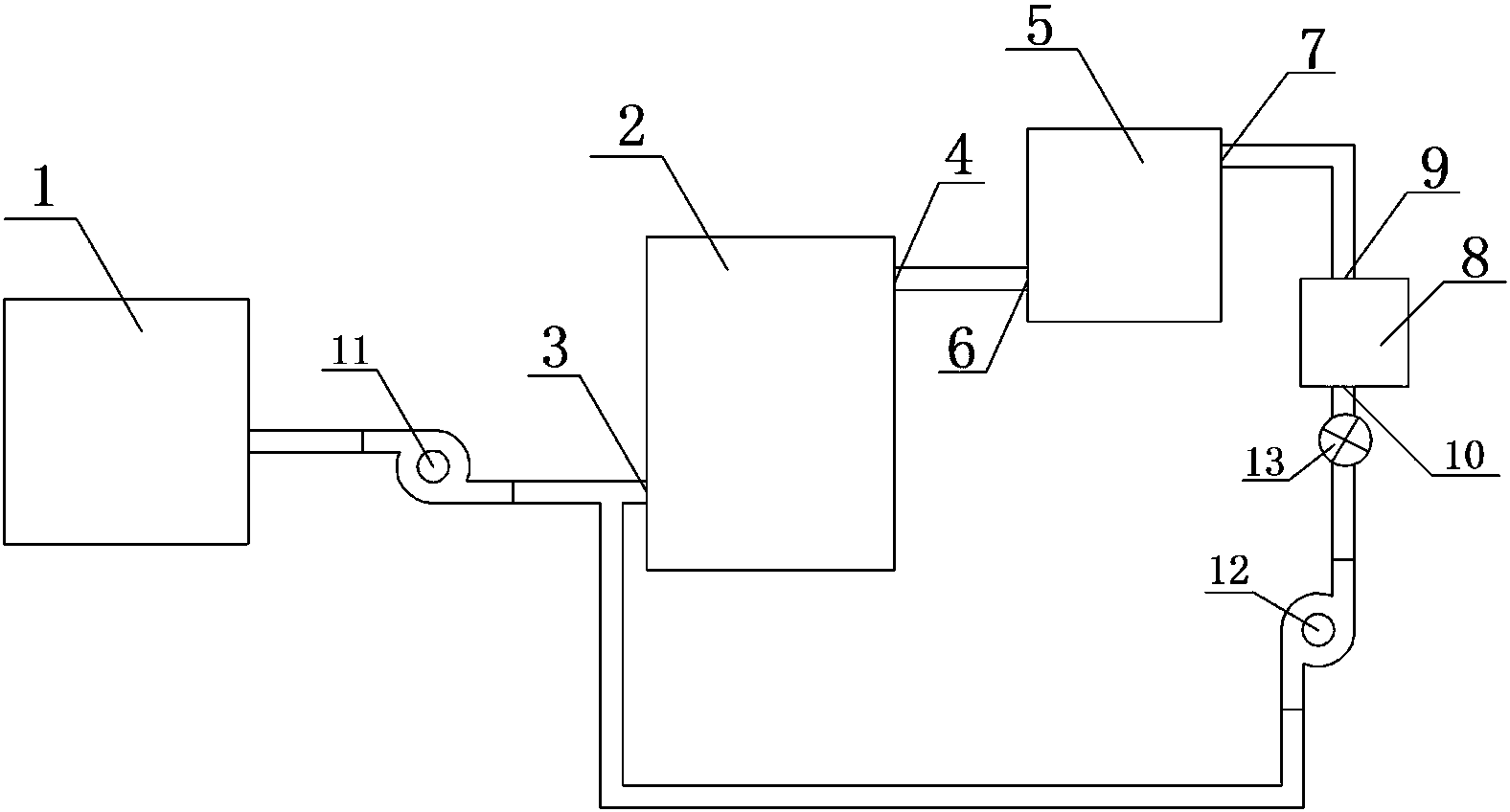

摘要附图
权利要求书
1.一种废水处理好氧回流装置，其特征在于，包括废水池、好氧池、平流池和回流池，所述好氧池的进水口与所述废水池相连通，所述平流池的进水口设置于平流池一侧的下部，所述平流池的出水口设置于平流池另一侧的上部，所述好氧池的出水口与所述平流池的进水口通过管路相连通，所述好氧池的出水口的高度大于所述平流池的进水口的高度;所述回流池的进水口与所述平流池的出水口通过管路相连通，所述回流池的出水口与所述好氧池的进水口通过管路相连通。
2.根据权利要求1所述的废水处理好氧回流装置，其特征在于，所述回流池的侧壁高度大于所述平流池的出水口高度。
3.根据权利要求1所述的废水处理好氧回流装置，其特征在于，在所述好氧池的进水口与所述废水池的出水口之间设有上水泵。
4.根据权利要求1所述的废水处理好氧回流装置，其特征在于，在所述回流池的出水口与所述好氧池的进水口之间设有回流泵。
5.根据权利要求1所述的废水处理好氧回流装置，其特征在于，在所述回流池的出水口处设有调节阀。
说明书
废水处理好氧回流装置
技术领域
本实用新型涉及晶硅片切割刃料生产废水处理技术领域，具体涉及一种废水处理好氧回流装置。
背景技术
晶硅片切割刃料是粒度通常介于5μm～15μm的较细小的碳化硅固体微粉颗粒，用来切割太阳能晶硅电池片。晶硅片切割刃料在生产过程中会产生大量的工业废水，该工业废水具有COD(化学需氧量)高的特点，必须将其进行处理，降低水体的COD含量，使其达标排放。目前工业上通常采用好氧处理的方式，利用好氧菌污泥的分解作用，降低废水水体COD含量。现有技术中进行晶硅片切割刃料生产废水处理时，存在好氧池COD进水浓度大、好氧菌污泥分解困难的问题，并且好氧菌污泥容易随着好氧出水流出，造成好氧菌流失，对废水的好氧处理造成影响，增加了废水处理成本，不利于提高废水处理效率。
发明内容
本实用新型旨在解决现有技术中存在的好氧池COD进水浓度大、好氧菌污泥分解困难，且好氧菌污泥容易随着好氧出水流出，造成好氧菌流失的技术问题。
为解决上述技术问题，本实用新型采用如下技术方案：
设计一种废水处理好氧回流装置，其特征在于，包括废水池、好氧池、平流池和回流池，所述好氧池的进水口与所述废水池相连通，所述平流池的进水口设置于平流池一侧的下部，所述平流池的出水口设置于平流池另一侧的上部，所述好氧池的出水口与所述平流池的进水口通过管路相连通，所述好氧池的出水口的高度大于所述平流池的进水口的高度;所述回流池的进水口与所述平流池的出水口通过管路相连通，所述回流池的出水口与所述好氧池的进水口通过管路相连通。
优选的，所述回流池的侧壁高度大于所述平流池的出水口高度。
优选的，在所述好氧池的进水口与所述废水池的出水口之间设有上水泵。
优选的，在所述回流池的出水口与所述好氧池的进水口之间设有回流泵。
优选的，在所述回流池的出水口处设有调节阀。
本实用新型的有益效果在于：
可以有效调节废水好氧处理过程中进水COD浓度，使得好氧菌污泥更加易于分解，通过好氧池中水体的回流对好氧池中好氧菌进行补充，减少好氧菌的流失，避免对废水好氧处理造成影响，能够提高废水处理效率、降低废水处理成本。
