申请日2014.12.30
公开(公告)日2015.06.03
IPC分类号C02F1/52
摘要
本实用新型涉及一种处理垃圾渗滤液的反应器，包括反应器主体、进水管道和加药口，所述的反应器主体包括反应区、沉淀区、隔流板和澄清区，所述的加药口设在进水管道上，所述的进水管道串口与反应区连通，所述的反应区出口通过隔流板分别与沉淀区和澄清区连通。与现有技术相比，本实用新型具有自动控制投药量、增加水流紊流等优点。

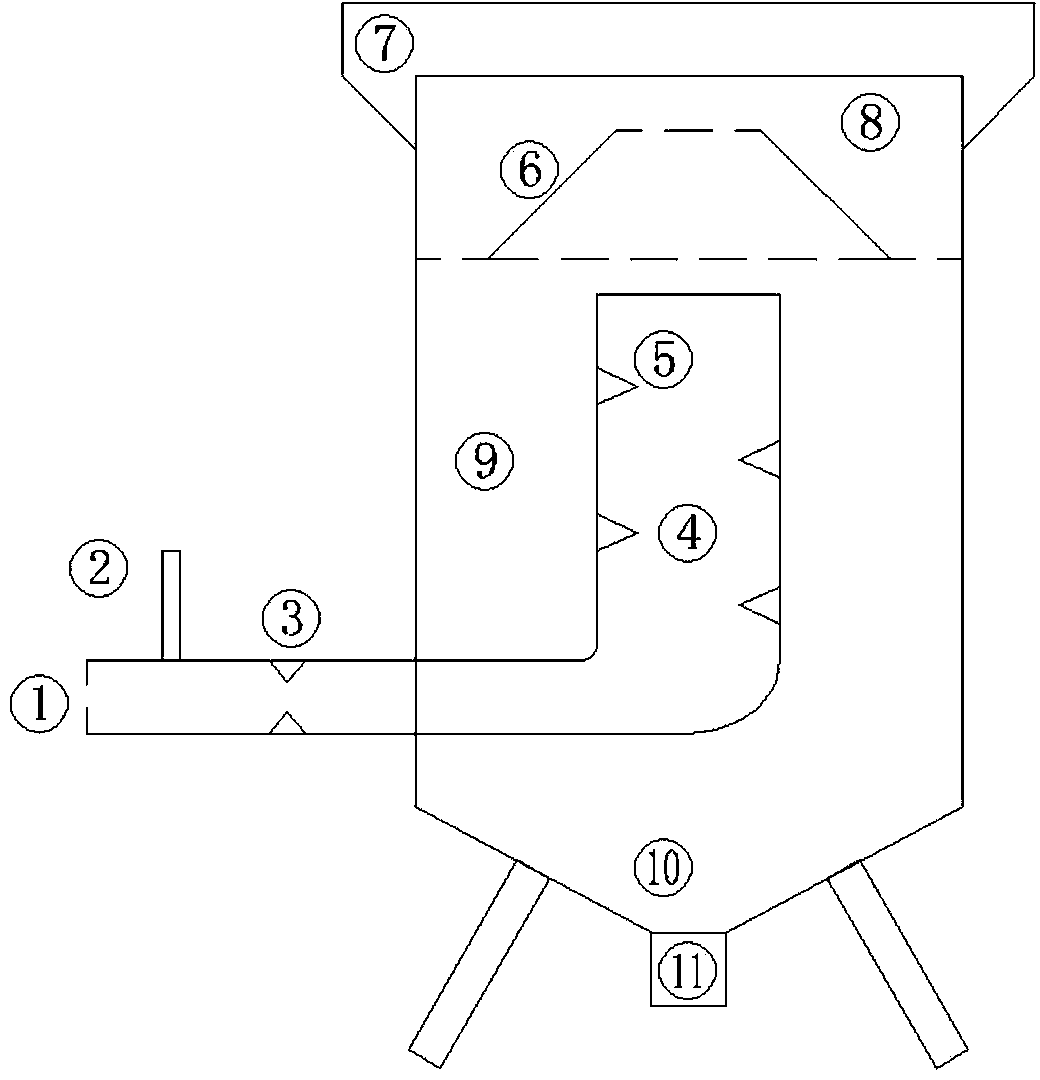

摘要附图
权利要求书
1.一种处理垃圾渗滤液的反应器，其特征在于，包括反应器主体、进水管道 和加药口，所述的反应器主体包括反应区、沉淀区、隔流板和澄清区，所述的加药 口设在进水管道上，所述的进水管道串口与反应区连通，所述的反应区出口通过隔 流板分别与沉淀区和澄清区连通。
2.根据权利要求1所述的一种处理垃圾渗滤液的反应器，其特征在于，所述 的加药口后方的进水管道设有缩放管，并在所述的缩放管设有紊流板。
3.根据权利要求1所述的一种处理垃圾渗滤液的反应器，其特征在于，还包 括与加药口连接的蠕动泵。
4.根据权利要求1所述的一种处理垃圾渗滤液的反应器，其特征在于，所述 的反应区内设有紊流板，并通过螺栓固定在反应区内壁上。
5.根据权利要求1所述的一种处理垃圾渗滤液的反应器，其特征在于，所述 的隔流板为圆台状隔流板。
6.根据权利要求1所述的一种处理垃圾渗滤液的反应器，其特征在于，所述 的澄清区顶端设置溢流槽。
7.根据权利要求1所述的一种处理垃圾渗滤液的反应器，其特征在于，所述 的沉淀区底部设有倒置的圆台，并在圆台最低端设置污泥排放口。
说明书
一种处理垃圾渗滤液的反应器
技术领域
本实用新型涉及污水处理技术，尤其是涉及一种处理垃圾渗滤液的反应器。
背景技术
现有技术中，常采用物理化学方式处理垃圾渗滤液这类高污染的污水，垃圾渗 滤液由于含有较高浓度的氨氮，一般的生物处理方式很难取得较好的效果。为了能 去除垃圾渗滤液中高浓度氨氮，可以采用磷酸铵镁法，既能去除垃圾渗滤液中氨氮， 同时又能通过回收反应生成的磷酸铵镁沉淀，实现污水中氮素的回收利用。
但对于磷酸铵镁法而言，存在以下问题，需要人工投加药剂以及进行充分的搅 拌，人工控制很难精准控制投加药剂的量，过量的药剂会造成成本的过高，同时影 响后续回收的磷酸铵镁晶体的纯度;而不足的药剂投加会影响处理效果，不能满足 要求。通过搅拌机的剧烈搅拌通常会造成较高的电力成本，提高处理成本。因此如 何解决药剂投加和电力成本的控制是需要解决的问题。
实用新型内容
本实用新型的目的就是为了克服上述现有技术存在的缺陷而提供一种自动控 制投药量、增加水流紊流的处理垃圾渗滤液的反应器。
本实用新型的目的可以通过以下技术方案来实现：
一种处理垃圾渗滤液的反应器，其特征在于，包括反应器主体、进水管道和加 药口，所述的反应器主体包括反应区、沉淀区、隔流板和澄清区，所述的加药口设 在进水管道上，所述的进水管道串口与反应区连通，所述的反应区出口通过隔流板 分别与沉淀区和澄清区连通。
所述的加药口后方的进水管道设有缩放管，并在所述的缩放管设有紊流板。
还包括与加药口连接的蠕动泵。
所述的反应区内设有紊流板，并通过螺栓固定在反应区内壁上。
所述的隔流板为圆台状隔流板。
所述的澄清区顶端设置溢流槽。
所述的沉淀区底部设有倒置的圆台，并在圆台最低端设置污泥排放口。
与现有技术相比，本实用新型通过内部结构的合理布置，利用紊流板控制水 流状态，使水流在反应区内增加紊流，在沉淀区内流速降低，有利沉淀;利用反应 器内部结构的改造，可以降低搅拌造成的能耗。
