申请日2014.03.12
公开(公告)日2015.09.16
IPC分类号C02F3/08
摘要
生物载体套装在固定杆上，固定杆的两端固定在圆盘上，电机驱动转轴旋转并带动圆盘在反应槽内旋转。通过一组专用的组件将生物载体安装成生物转盘，形成了生物载体转盘污水处理新工艺，充分发挥生物载体和生物转盘法的优势，有效避免生物转盘盘片的缺点，大大提高处理效率。载体生物转盘工艺与传统生物转盘工艺相比具有如下特点：生物量低是传统生物转盘的致命伤。载体生物转盘为生物载体结构，比表面积非常大，生物量非常高，可以达到10-30g/L，是平板盘片的4-10倍，因此污染物去除效率很高。
权利要求书

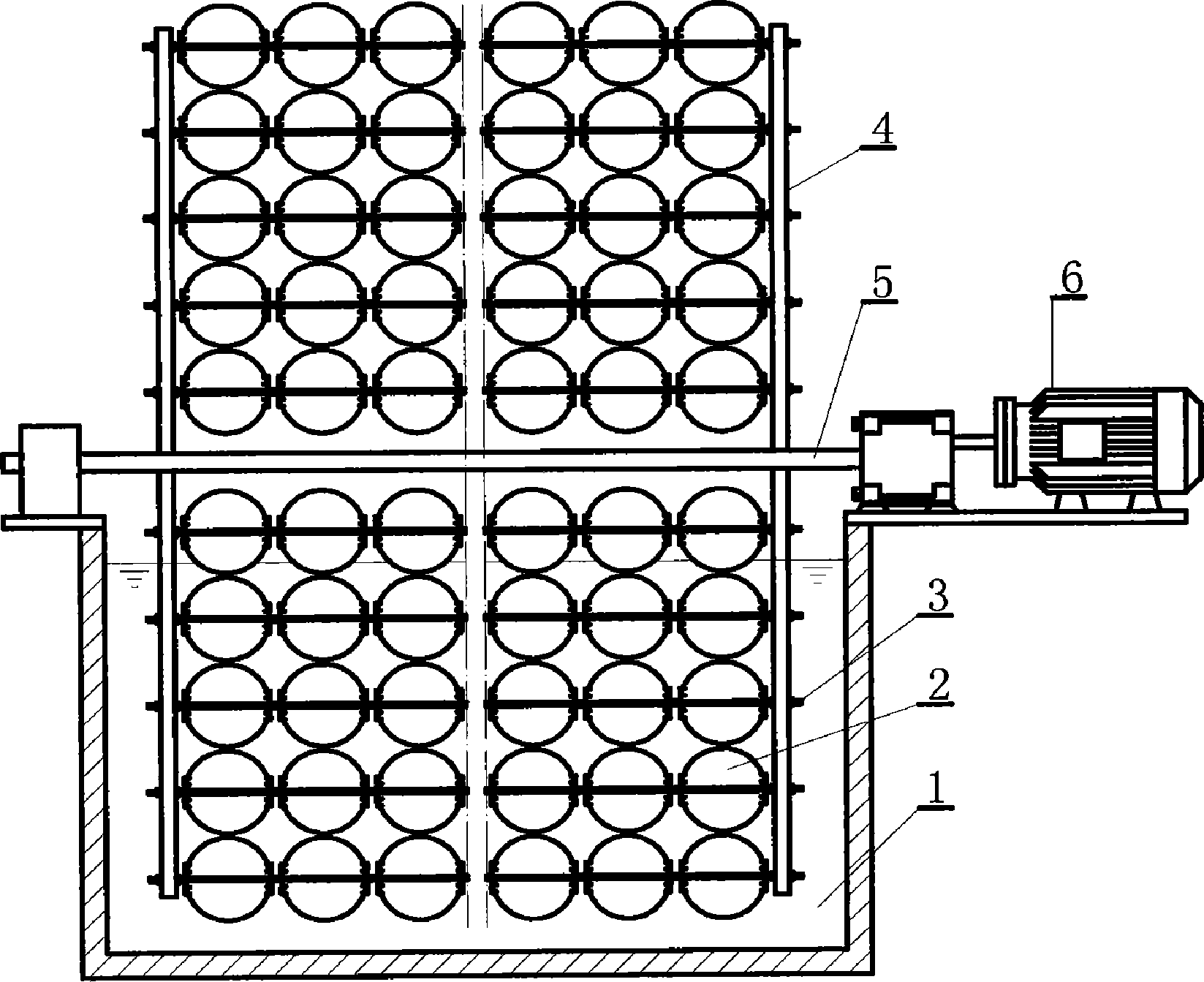

1.一种安装有生物载体的生物转盘，其特征在于：生物载体(2)套装在固定杆(3)上， 固定杆(3)的两端固定在圆盘(4)上，电机(6)驱动转轴(5)旋转并带动圆盘(4)在反 应槽(1)内旋转。
说明书
安装有生物载体的生物转盘
技术领域
发明涉及污水处理领域，具体是通过一组专用组件将生物载体安装成生物转盘，形成了 生物载体转盘污水处理新工艺，充分发挥了生物载体和生物转盘的优势，有效避免了传统生 物转盘盘片缺点，大大提高处理效率。
背景技术
污水生物处理是污水处理的主要方法，包括生物活性污泥法和生物膜法两大系列。生物 膜法包括生物滤池、生物转盘和生物接触氧化法等。生物膜法的主要优点是效率较高，效果 较好，运行灵活，安全稳定可靠，抗冲击能力较强。主要缺点是生物载体造价较高。
生物滤池主要包括普通生物滤池、快速生物滤池和塔式生物滤池等。生物滤池的主要特 点是动力设备少、能耗低、占地大、效率低、易产生滤池蝇。
生物转盘工艺是一种生物膜法污水处理工艺，由盘片、接触反应槽、转轴及驱动装置组 成，圆盘下部浸没在水中，圆盘上部暴露在空气中，圆盘表面生长有微生物群落，转动的转 盘反复地接触槽中污水和空气中的氧，交替吸附和生物氧化有机污染物，使污水得到净化。 传统生物转盘主要优点特点如下：
1)适用范围广，由于交替吸附充氧，生物相丰富，适于各种污水处理，尤其是难生物 降解有机废水处理，多级生物转盘适用高浓度有机废水处理。
2)效果稳定，抗冲击负荷的能力较强。
3)工艺灵活，可以多级使用，也可以与活性污泥法结合使用(即曝气生物转盘)，曝气 生物转盘的曝气区没有污泥膨胀问题，通常维持在兼氧-低氧状态。
4)运行费用低，生物转盘通常不曝气，动力消耗主要是驱动转盘转动用电，运行成本 很低，仅为活性污泥法和生物膜法的20-30%;曝气生物转盘曝气量仅为活性污泥法30-50%， 运行成本仅为活性污泥法和其他生物膜法的40-60%;
传统生物转盘主要缺点特点如下：
1)盘片通常是圆形平板或表面凸凹圆板或波纹圆板，比表面积小，生物量少，一般 2-4g/L，处理效率一般，处理效率与活性污泥法相当，占地较大。
2)盘片容易变形，维修量较大，限制了生物转盘工艺的使用。
3)生物膜容易脱落，一方面加速了生物膜的更新，另一方面不能保持较高的生物量。
生物接触氧化法工艺在活性污泥反应器中安装生物载体，兼有生物膜法与活性污泥法的 优点，开发于上世纪七十年代，主要适应于小型污水处理厂和工业废水处理。接触氧化工艺 已经成为应用最为广泛、运行最为稳定的小型污水回用处理工艺。
生物载体是接触氧化法污水处理工艺的关键设备。活性污泥量越大、活性越高，污水处 理效率越高、效果越好、占地越小、造价越低。生物载体的性能与载体的表面积、附着力和 生物膜的更新速度等因素有关。载体的表面积越大，活性污泥量就越大，是影响载体性能的 主要因素。附着力越大，活性污泥量就越大。生物膜更新速度越快，污泥活性越大。附着力 和生物膜更新速度是影响载体性能的重要因素。生物载体很多，包括固定载体、悬浮载体、 软性载体等。固定载体如蜂窝管，基本上已经被淘汰。弹性填料是一种软性固定生物载体， 应用广泛，固定安装，但挂膜通常较困难。组合填料是另一种软性固定生物载体，应用也很 广泛，表面积较大，固定安装，挂膜较好。各种悬浮载体表面积大，容易挂膜，生物相丰富， 但流动性大，容易随水流起堆。
接触氧化法与生物转盘法比较，生物载体的比表面积比生物转盘大的多，通常前者比表 面积比后者大几十倍到几百倍，生物量大几倍到十几倍，效率高几倍;接触氧化需要曝气设 备和人工曝气系统，生物转盘自然复氧，通常不需要曝气设备和人工曝气系统。生物转盘的 造价和运行成本比接触氧化法低，运行成本通常不到接触氧化法的一半。
发明内容
发明的目的在于克服现有技术中不足之处，而提供一种安装有生物载体的生物转盘。生 物载体套装在固定杆上，固定杆的两端固定在圆盘上，电机驱动转轴旋转并带动圆盘在反应 槽内旋转。
通过一组专用的组件将生物载体安装成生物转盘，形成了生物载体转盘污水处理新工艺， 充分发挥生物载体和生物转盘法的优势，有效避免生物转盘盘片的缺点，大大提高处理效率。 载体生物转盘工艺与传统生物转盘工艺相比具有如下主要特点：
1)生物量低是传统生物转盘的致命伤。载体生物转盘为生物载体结构，比表面积非常大， 生物量非常高，可以达到10-30g/L，是平板盘片的4-10倍，因此污染物去除效率很高。
2)传统生物转盘盘片很薄，变形是其另一个致命伤。载体生物转盘巧妙的立体结构互相 支撑，彻底解决了传统生物转盘的变形问题。
3)生物膜容易脱落是传统生物转盘的重要缺点，影响生物膜功能的发挥。状载体生物转 盘间隙大、均匀、无死角，生物膜与水和空气接触好，脱落的生物膜在转盘内继续停留一段 时间，生物膜更新速度较快。同时保留了生物量大的特点，还避免了结块。
4)载体生物转盘生物相丰富，各种好氧菌、兼氧菌、厌氧菌共生，适应能力更强，尤其 是脱氮效果更好。
5)载体生物转盘污泥龄长，处于内源呼吸，几乎不产剩余污泥。
6)载体生物转盘转速慢，运行成本更低，机械磨损更小。
