申请日2013.12.18
公开(公告)日2014.07.30
IPC分类号B65F3/14
摘要
本实用新型公开了一种压缩式垃圾车污水防滴漏装置，包括填塞器和车厢厢体，所述填塞器与车厢厢体接触的位置设有嵌条结构，所述嵌条结构与车厢厢体相匹配，所述嵌条结构内设有密封胶条。本实用新型的一种压缩式垃圾车污水防滴漏装置，通过嵌条结构卡置密封胶条，当填塞器关闭，使得密封胶条压紧在车厢厢体上从而达到密封效果。本实用新型结构简单，使用方便，适于推广。
权利要求书

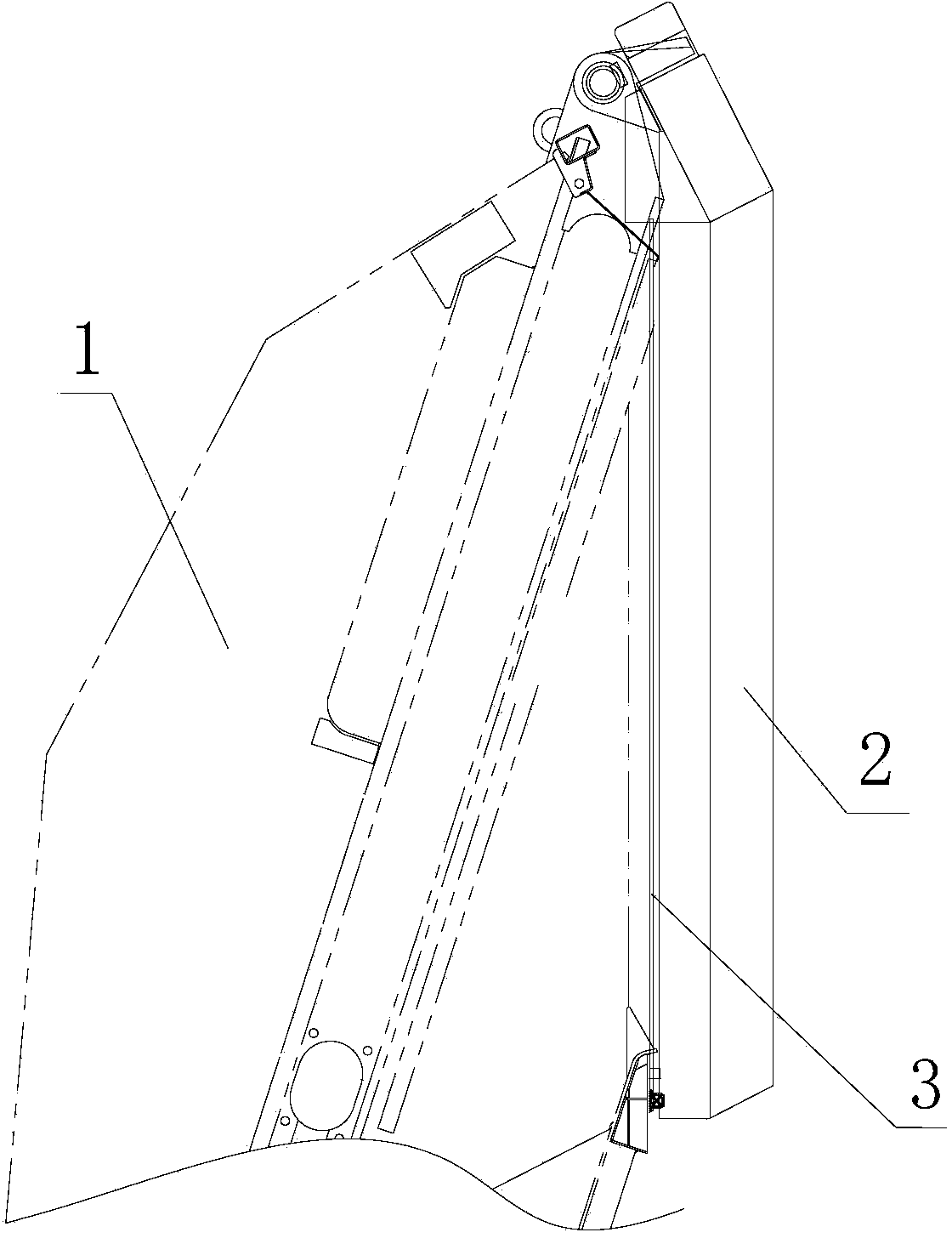

1.一种压缩式垃圾车污水防滴漏装置，包括填塞器(1)和车厢厢体(2)， 其特征在于：所述填塞器(1)与车厢厢体(2)接触的位置设有嵌条结构(3)， 所述嵌条结构(3)与车厢厢体(2)相匹配，所述嵌条结构(3)内设有密封胶 条(6)。
2.根据权利要求1所述的一种压缩式垃圾车污水防滴漏装置，其特征在于： 所述嵌条结构(3)包括外侧嵌条(5)和内侧嵌条(4)，所述外侧嵌条(5)和 内侧嵌条(4)之间卡置密封胶条(6)。
3.根据权利要求1所述的一种压缩式垃圾车污水防滴漏装置，其特征在于： 所述密封胶条(6)内沿长度方向设有通孔(7)。
4.根据权利要求3所述的一种压缩式垃圾车污水防滴漏装置，其特征在于： 所述密封胶条(6)内设有4个通孔(7)。
5.根据权利要求1或3所述的一种压缩式垃圾车污水防滴漏装置，其特征 在于：所述密封胶条(6)上靠近车厢厢体(2)的一侧面沿长度方向设有凹槽 (8)。
说明书
一种压缩式垃圾车污水防滴漏装置
技术领域
本实用新型涉及密封装置领域，具体的为一种压缩式垃圾车污水防滴漏装 置。
背景技术
压缩式垃圾车在运输垃圾的时候，会泄漏污水，为了避免污染环境，会采 用防滴漏装置来防止污水泄漏，目前采用挡水板和接水盒配合使用，通过挡水 板使得污水留到接水盒内，但是如果道路崎岖的话，发生颠簸，只有挡水板不 足以使污水流到接水盒内，这样防滴漏效果不明显。
因此，有必要设计一种新型的压缩式垃圾车污水防滴漏装置，来提高防滴 漏装置的适应性。
实用新型内容
本实用新型提出一种压缩式垃圾车污水防滴漏装置，有效的防止了垃圾车 污水泄漏。
本实用新型的技术方案是这样实现的：一种压缩式垃圾车污水防滴漏装置， 包括填塞器和车厢厢体，所述填塞器与车厢厢体接触的位置设有嵌条结构，所 述嵌条结构与车厢厢体相匹配，所述嵌条结构内设有密封胶条。
进一步的，所述嵌条结构包括外侧嵌条和内侧嵌条，所述外侧嵌条和内侧 嵌条之间卡置密封胶条。
进一步的，所述密封胶条内沿长度方向设有通孔。
进一步的，所述密封胶条内设有4个通孔。
进一步的，所述密封胶条上靠近车厢厢体的一侧面沿长度方向设有凹槽。
本实用新型的有益效果为：本实用新型的一种压缩式垃圾车污水防滴漏装 置，通过嵌条结构卡置密封胶条，当填塞器关闭，使得密封胶条压紧在车厢厢 体上从而达到密封效果，而密封胶条与车厢厢体接触面的凹槽能够起到一个保 障作用，如果有污水泄漏，就会留在凹槽处。本实用新型结构简单，使用方便， 适于推广。
