申请日2013.08.23
公开(公告)日2013.12.04
IPC分类号C02F9/14
摘要
本发明公开了一种小型生活污水处理装置，其特征是包括曝气室(1)、接触室(2)、沉淀室(3)及MBR组件(4)，所述曝气室(1)与接触室(2)连通，所述接触室(2)与沉淀室(3)连通，所述沉淀室(3)通过连接管与MBR组件(4)的进口端相连通，MBR组件(4)的出口端通过流程泵(7)与紫外线杀菌装置(9)相连通，所述紫外线杀菌装置(9)的出口端与舱外相连。本发明提供的这种小型生活污水处理装置，该装置具有成本低，装置体积小、重量轻、处理效率高、无需日常维护等优点。
权利要求书

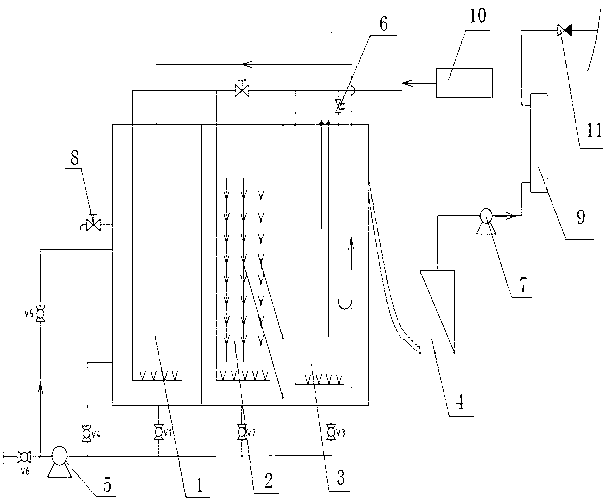

1.一种小型生活污水处理装置，其特征是包括曝气室(1)、接触室(2)、沉淀室(3)及MBR组件(4)，所述曝气室(1)与接触室(2)连通，所述接触室(2)与沉淀室(3)连通，所述沉淀室(3)通过连接管与MBR组件(4)的进口端相连通，MBR组件(4)的出口端通过流程泵(7)与紫外线杀菌装置(9)相连通，所述紫外线杀菌装置(9)的出口端与舱外相连。
2.根据权利要求1所述的一种小型生活污水处理装置，其特征是所述曝气室(1)、接触室(2)及沉淀室(3)三者的底部及曝气室(1)的侧下方通过管路与粉碎泵(5)的进口端相连，粉碎泵(5)出口端通过管路返回曝气室(1)的上端，粉碎泵(5)的出口端与曝气室(1)上端间的管路上设有阀门V5，所述粉碎泵(5)的进口端与曝气室(1)的底部、与接触室(2)的底部、与沉淀室(3)的底部及与曝气室(1)的侧下方之间的管路上分别设有阀门V1、阀门V2、阀门V3及阀门V4。
3.根据权利要求2所述的一种小型生活污水处理装置，其特征是所述粉碎泵(5)与曝气室(1)之间的管路上设有排放阀阀门V6。
4.根据权利要求1所述的一种小型生活污水处理装置，其特征是所述曝气室(1)、接触室(2)及沉淀室(3)内设有曝气管，三者的曝气管同时通过管路与风机(10)相连，在管路上还设有气提装置(6)，所述气提装置(6)在沉淀室(3)内形成回路并与曝气室(1)连通。
5.根据权利要求4所述的一种小型生活污水处理装置，其特征是所述曝气室(1)、接触室(2)及沉淀室(3)内的曝气管上设有若干个微孔曝气装置。
6.根据权利要求1所述的一种小型生活污水处理装置，其特征是所述曝气室(1)内设有悬浮式立体填料。
7.根据权利要求1所述的一种小型生活污水处理装置，其特征是曝气室(1)的侧面设有取样装置(8)。
8.根据权利要求 1 所述的一种小型生活污水处理装置，其特征是所述紫外线杀菌装置(9)出口端的出口处设有止回阀(11)。
说明书
一种小型生活污水处理装置
技术领域
本发明涉及一种小型生活污水处理装置。
背景技术
船用生活污水处理装置一般采用生化法进行处理的，即经过曝气充氧的污水以一定流量流经填料，使填料上长满生物膜，污水和生物膜接触，在生物膜的作用下，好氧菌不断吞噬有机物从而使污水得到净化。但往往装置越大，排出的污水越符合排放要求，特别是小型装置，采用大型装置的缩小版往往排放检测不达标。
在污水处理流程中，有几个关键因素需要考虑，其冲氧能力、氧转离效率和氧的利用率，生物膜形成及处理效果，污泥回流比，紫外线杀毒率，以及膜滤等等是衡量生活污水处理装置处理指标最重要的考虑因素，特别是在10人以下的小型装置上，相对于其他中大型生活污水处理装置，其冲氧能力、氧转离效率和氧的利用率，生物膜形成及处理效果，是主要考虑因素;因为这些指标在设计计算时，都是跟装置处理效率成正相比例关系，那么，如果单独一个因素变化，其他不变，则在设计时同比例缩小装置即可，但往往在设计小型装置时，这几个指标发生变化，而且都是在同比缩小，因此，其处理效果很难保证，这也是目前市场上这些小型装置处理不达标的主要因素。
在污水处理装置中，一般考虑是是60人及以上最小的也是10人以上，在内河运输船舶小型10人以下的生活污水处理装置的设计上，几乎是缩小板的生活污水处理装置，这样随着装置尺寸的变小，氧与污水接触时间短，曝气效果降低，氧的传质率降低、氧溶率降低，氧的利用效率和好氧菌与生物膜的接触效果随之降低，生化处理效果也大大降低，造成连锁负面效应，因此在排放的水检测中，很难有合格的;如果按照159(55)决议规定排放水质要求，势必造成污水处理装置处理性能低、生化时间变长、整机体积大、运行费用高，然而小型内河船舶的特点，对污水处理装置等设备的要求是体积更小、重量更轻、处理效率高、无需日常维护，因而都限制了污水处理装置的使用范围和应用效果。
发明内容
本发明提供了一种小型生活污水处理装置，该装置具有成本低，装置体积小、重量轻、处理效率高、无需日常维护等优点。
本发明采用了以下技术方案：一种小型生活污水处理装置，包括曝气室、接触室、沉淀室及MBR组件，所述曝气室与接触室连通，所述接触室与沉淀室连通，所述沉淀室通过连接管与MBR组件的进口端相连通，MBR组件的出口端通过流程泵与紫外线杀菌装置相连通，所述紫外线杀菌装置的出口端与舱外相连。
所述曝气室、接触室及沉淀室三者的底部及曝气室的侧下方通过管路与粉碎泵的进口端相连，粉碎泵出口端通过管路返回曝气室的上端，粉碎泵的出口端与曝气室上端间的管路上设有阀门V5，所述粉碎泵的进口端与曝气室的底部、与接触室的底部、与沉淀室的底部及与曝气室的侧下方之间的管路上分别设有阀门V1、阀门V2、阀门V3及阀门V4;所述粉碎泵与曝气室之间的管路上设有排放阀阀门V6;所述曝气室、接触室及沉淀室内设有曝气管，三者的曝气管同时通过管路与风机相连，在管路上还设有气提装置，所述气提装置在沉淀室内形成回路并与曝气室连通;所述曝气室、接触室及沉淀室内的曝气管上设有若干个微孔曝气装置;所述曝气室内设有悬浮式立体填料;曝气室的侧面设有取样装置;所述紫外线杀菌装置的出口端的出口处设有止回阀。
本发明具有以下有益效果：本发明具有成本低，装置体积小、重量轻、处理效率高、无需日常维护等优点;本发明简化了原有的MBR室结构，同时只采用一个风机和一个粉碎泵，大大减少了装置的空间及成本，在曝气管上安装微孔曝气装置既减少了整体曝气管的长度同时又提高了整体处理效率。
