申请日2014.10.28
公开(公告)日2015.03.04
IPC分类号C02F1/44; F16B1/00
摘要
本实用新型的目的在于提供一种反渗透水处理系统中玻璃钢压力容器的固定安装装置。为实现所述目的的反渗透水处理系统中玻璃钢压力容器的固定安装装置，其特点是，包括一体注塑成形的底座和箍带，箍带的一端与底座成一体，另一端为自由端，通过紧固件与底座紧固连接，箍带和底座能环绕玻璃钢压力容器的周向外围并将玻璃钢压力容器紧箍。
权利要求书
1.反渗透水处理系统中玻璃钢压力容器的固定安装装置，其特征在于，包括 一体注塑成形的底座和箍带，箍带的一端与底座成一体，另一端为自由端，通过紧 固件与底座紧固连接，箍带和底座能环绕玻璃钢压力容器的周向外围并将玻璃钢压 力容器紧箍。
2.如权利要求1所述的固定安装装置，其特征在于，箍带和/或底座的壁厚变 化处通过圆弧过渡并在壁部的外侧设置加强筋。
3.如权利要求1所述的固定安装装置，其特征在于，箍带的自由端具有搭接 平块，搭接平块上有孔，对应该搭接平块，底座具有与搭接平块相对的搭接平面， 搭接平面内侧埋设有带螺纹的金属镶嵌件，螺纹件穿过搭接平块上的孔与所述金属 镶嵌件连接，以紧固箍带的自由端和底座。
4.如权利要求3所述的固定安装装置，其特征在于，搭接平块的厚度大于箍 带的厚度，搭接平块和箍带之间的壁厚变化处通过圆弧过渡并在壁部的外侧设置加 强筋。
5.如权利要求3所述的固定安装装置，其特征在于，金属镶嵌件的外侧具有 条纹和/或沟槽，以使底座的塑料材料在注塑时进入到条纹和/或沟槽的空隙中，以 使金属镶嵌件固定在底座中。
6.如权利要求5所述的固定安装装置，其特征在于，所述条纹为轴向的直条 滚纹和周向的沟槽。
7.如权利要求1所述的固定安装装置，其特征在于，该固定安装装置还包括 水处理系统机架，底座具有螺栓孔，螺栓穿过底座的螺栓孔将底座固定在水处理系 统机架上，对应玻璃钢压力容器的两端分别在水处理系统机架上设置有所述底座和 箍带。
8.如权利要求3所述的固定安装装置，其特征在于，所述箍带与所述底座围 成的圆形，所述搭接平块和所述搭接平面之间具有调节间隙，所述箍带与所述底座 围成的圆周尺寸由于该调节间隙而具有超出玻璃钢压力容器外圆尺寸变化的调节 范围。
9.如权利要求1所述的固定安装装置，其特征在于，所述箍带和所述底座是 聚丙烯。
说明书
反渗透水处理系统中玻璃钢压力容器的固定安装装置
技术领域
本实用新型涉及反渗透水处理系统中玻璃钢压力容器的固定安装装置。
背景技术
包括玻璃钢压力容器的反渗透水处理装置，广泛应用于电力、电子、冶金、化 工、医药、仪器，工业污水处理，海水淡化等领域。所述玻璃钢压力容器在工作时 比一般水处理容器所受的压力要大，而且整个系统工作运行时受到的是交变压力的 作用，会产生震动。因此对固定该装置的要求是不能采取刚性连接，连接体既需要 强度，又要具备较好的弹力。
本实用新型发明人根据长期实践，发现如何实现实效的、经济的固定装置仍然 是一项亟待解决的课题。
实用新型内容
本实用新型的目的在于提供一种反渗透水处理系统中玻璃钢压力容器的固定 安装装置。

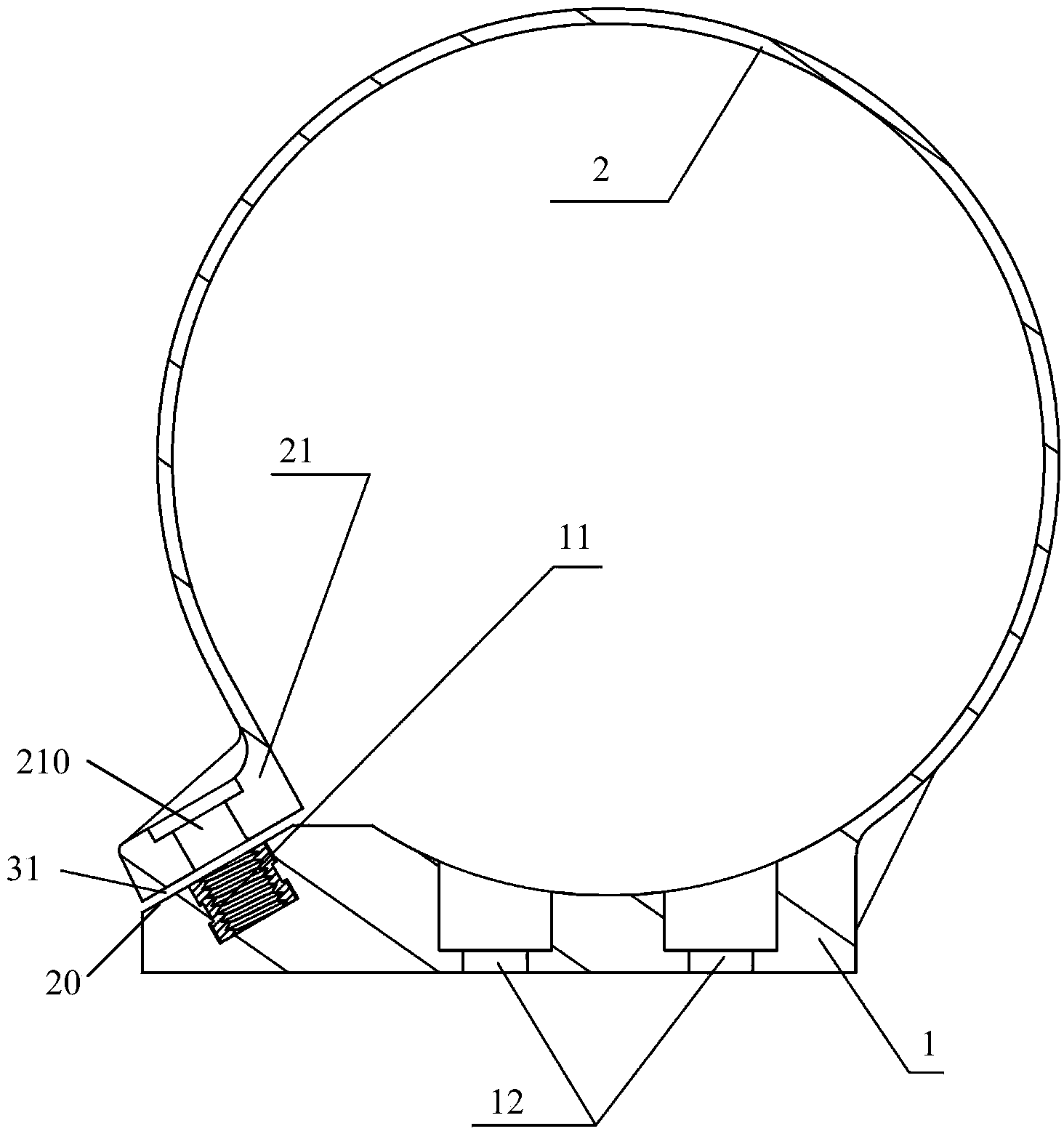

为实现所述目的的反渗透水处理系统中玻璃钢压力容器的固定安装装置，其特 点是，包括一体注塑成形的底座和箍带，箍带的一端与底座成一体，另一端为自由 端，通过紧固件与底座紧固连接，箍带和底座能环绕玻璃钢压力容器的周向外围并 将玻璃钢压力容器紧箍。
所述的固定安装装置，其进一步的特点是，箍带和/或底座的壁厚变化处通过 圆弧过渡并在壁部的外侧设置加强筋。
所述的固定安装装置，其进一步的特点是，箍带的自由端具有搭接平块，搭接 平块上有孔，对应该搭接平块，底座具有与搭接平块相对的搭接平面，搭接平面内 侧埋设有带螺纹的金属镶嵌件，螺纹件穿过搭接平块上的孔与所述金属镶嵌件连 接，以紧固箍带的自由端和底座。
所述的固定安装装置，其进一步的特点是，搭接平块的厚度大于箍带的厚度， 搭接平块和箍带之间的壁厚变化处通过圆弧过渡并在壁部的外侧设置加强筋。
所述的固定安装装置，其进一步的特点是，金属镶嵌件的外侧具有条纹和/或 沟槽，以使底座的塑料材料在注塑时进入到条纹和/或沟槽的空隙中，以使金属镶 嵌件固定在底座中。
所述的固定安装装置，其进一步的特点是，所述条纹为轴向的直条滚纹和周向 的沟槽。
所述的固定安装装置，其进一步的特点是，该固定安装装置还包括水处理系统 机架，底座具有螺栓孔，螺栓穿过底座的螺栓孔将底座固定在水处理系统机架上， 对应玻璃钢压力容器的两端分别在水处理系统机架上设置有所述底座和箍带。
所述的固定安装装置，其进一步的特点是，所述箍带与所述底座围成的圆形， 所述搭接平块和所述搭接平面之间具有调节间隙，所述箍带与所述底座围成的圆周 尺寸由于该调节间隙而具有超出玻璃钢压力容器外圆尺寸变化的调节范围。
所述的固定安装装置，其进一步的特点是，所述箍带和所述底座是聚丙烯。
由于箍带和底座一体成形，因此零件数量少，能提高安装速度，减少材料成本， 另外通过塑料注塑成形，超过正常使用寿命期报废后的材料可以回收处理，进一步 降低成本，因此前述技术方案具有较好的实效性以及经济性。
