申请日2013.09.18
公开(公告)日2013.12.11
IPC分类号C02F9/04
摘要

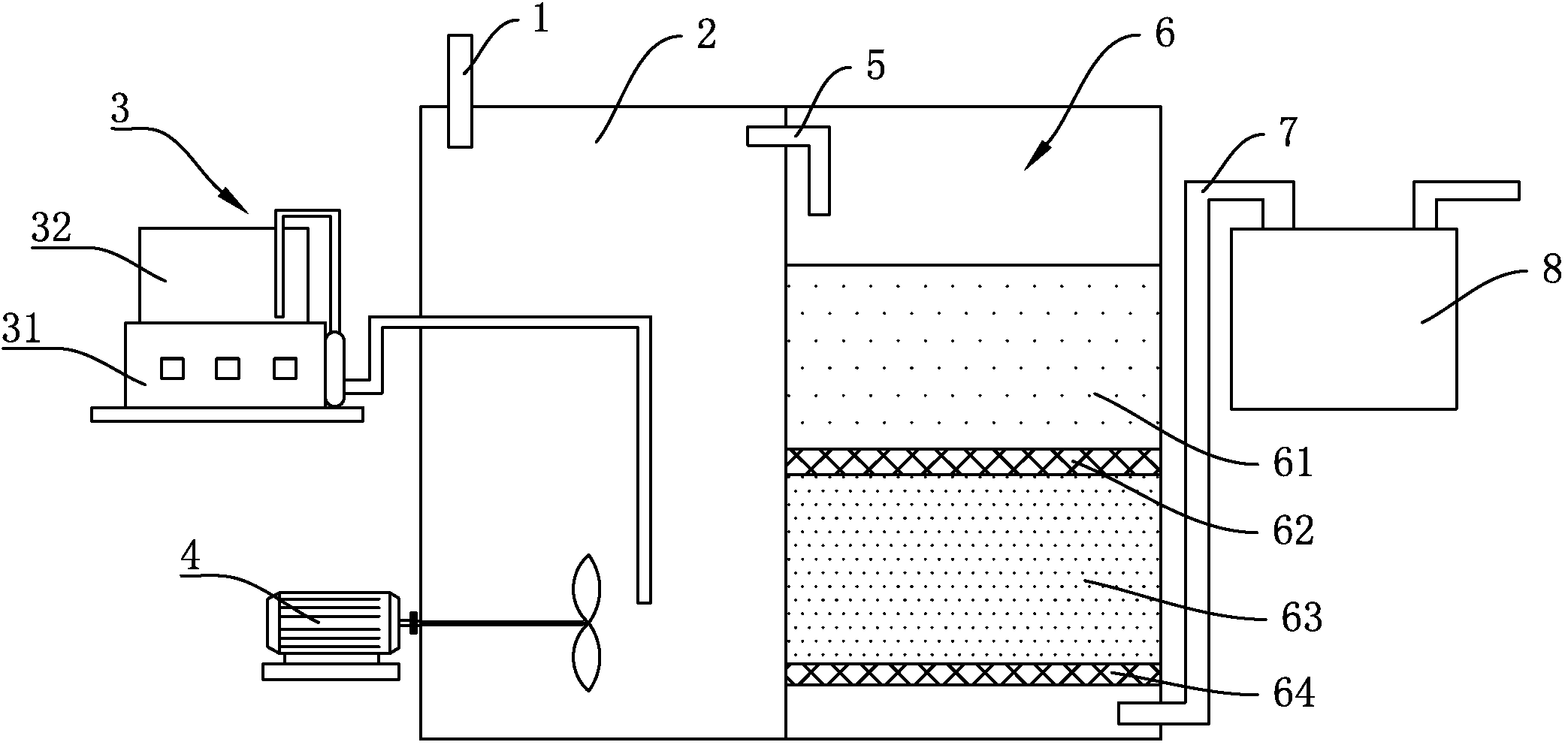

本发明属于废水处理设备技术领域，公开了一种雨水处理设备，包括设有进水管的沉淀箱，所述沉淀箱连接有用于添加絮凝剂的加药装置，所述加药装置的加药口靠近所述沉淀箱的底部，所述沉淀箱还安装有第一搅拌机，所述第一搅拌机的叶片靠近所述加药装置的加药口，所述沉淀箱通过导管与砂滤池相连通，所述砂滤池内由高到低依次设有第一砂滤层、第一滤板、第二砂滤层和第二滤板，位于所述第二滤板下方的所述砂滤池上设有出水管，所述出水管与活性炭过滤器相连通。设备结构简单，处理效果好，处理成本低，经过多次沉淀净化处理，可达到生活杂用水的标准。
权利要求书
1.雨水处理设备，包括设有进水管的沉淀箱，所述沉淀箱连接有用于添加 絮凝剂的加药装置，其特征在于，所述加药装置的加药口靠近所述沉淀箱的底 部，所述沉淀箱还安装有第一搅拌机，所述第一搅拌机的叶片靠近所述加药装 置的加药口，所述沉淀箱通过导管与砂滤池相连通，所述砂滤池内由高到低依 次设有第一砂滤层、第一滤板、第二砂滤层和第二滤板，位于所述第二滤板下 方的所述砂滤池上设有出水管，所述出水管与活性炭过滤器相连通。
2.如权利要求1所述的雨水处理设备，其特征在于，所述加药装置包括加 药控制器和盛放所述絮凝剂的加药箱，所述加药箱通过所述加药控制器连接所 述沉淀箱。
说明书
雨水处理设备
技术领域
本发明属于废水处理设备技术领域，尤其涉及一种雨水处理设备。
背景技术
随着人口的急剧增长和经济高速发展，水资源短缺已经成为全世界面临的 问题。我国是缺水大国，有专家指出：2010年后，我国将进入严重缺水时期; 2030年，我国将缺水400亿立方米至500亿立方米，缺水高峰将会出现。因 此把雨水作为重要水资源加以收集利用，已经成为了解决水资源不足的重要途 径。目前对雨水的处理利用多数采用污水处理系统，成本较高。
发明内容
本发明所要解决的技术问题是：提供一种雨水处理设备，以解决传统方法 对雨水的处理利用成本高的技术问题。
为解决上述技术问题，本发明的技术方案是：
雨水处理设备，包括设有进水管的沉淀箱，所述沉淀箱连接有用于添加絮 凝剂的加药装置，所述加药装置的加药口靠近所述沉淀箱的底部，所述沉淀箱 还安装有搅拌机，所述搅拌机的叶片靠近所述加药装置的加药口，所述沉淀箱 通过导管与砂滤池相连通，所述砂滤池内由高到低依次设有第一砂滤层、第一 滤板、第二砂滤层和第二滤板，位于所述第二滤板下方的所述砂滤池上设有出 水管，所述出水管与活性炭过滤器相连通。
作为一种改进，所述加药装置包括加药控制器和盛放所述絮凝剂的加药箱， 所述加药箱通过所述加药控制器连接所述沉淀箱。
采用了上述技术方案后，本发明的有益效果是：
由于雨水处理设备包括沉淀箱，沉淀箱上安装有加药装置，沉淀箱内添加 絮凝剂，去除雨水中的杂质和漂浮物，沉淀箱通过导管与砂滤池相连通，砂滤 池内由高到低依次设有第一砂滤层、第一滤板、第二砂滤层和第二滤板，雨水 通过第一砂滤层、第一滤板、第二砂滤层和第二滤板时，可以对雨水进行多次 过滤沉淀，位于第二滤板下方的砂滤池上设有出水管，出水管与活性炭过滤器 相连通，活性炭过滤器可以对雨水做进一步的净化处理，使净化后的雨水符合 生活杂用水的标准。该雨水处理设备结构简单，处理效果好，处理成本低，经 过多次沉淀净化处理，净化处理后的雨水可达到生活杂用水的标准。
