申请日2013.09.21
公开(公告)日2014.06.11
IPC分类号C02F9/04
摘要
本实用新型提供一种芬顿联合煤质改良活性炭处理垃圾渗滤液设备，芬顿反应装置为三个UPVc塑料圆柱型罐体：药水混合罐、氧化反应罐、沉淀分离罐依序连通组成;煤质改良活性炭吸附池为一种长方型钢混结构的池体，池体内自下而上分鹅卵石铺成的垫层、煤质改良活性炭铺成的吸附层、出水溢流堰及出水管;垫层内设置鼓风曝气管和布水管;煤质改良活性炭吸附池为芬顿反应装置的后一处理工序。芬顿反应装置去除生化处理后出水后难降解的有机污染物。吸附剂采用煤质改良型活性炭具有较多的大孔和中孔结构，较少的微孔结构特性，使垃圾渗滤液较大的有机物分子和芬顿悬浮的絮凝物吸附在大孔和中孔中，渗滤液最终实现达标排放。
权利要求书
1.一种芬顿联合煤质改良活性炭处理垃圾渗滤液设备，其特征是：包括芬顿反应装置和煤质改良活性炭吸附池，煤质改良活性炭吸附池为芬顿反应装置的后一处理工序;所述的芬顿反应装置为三个UPVC塑料圆柱型罐体：药水混合罐、氧化反应罐、沉淀分离罐依序连通组成;所述的煤质改良活性炭吸附池为一种长方型钢混结构的池体，池体内自下而上分鹅卵石铺成的垫层、煤质改良活性炭铺成的吸附层、出水溢流堰及出水管;垫层内设置鼓风曝气管和布水管。
说明书
一种芬顿联合煤质改良活性炭处理垃圾渗滤液设备
一、技术领域
本实用新型涉及环境工程污水处理领域的一种垃圾渗滤液处理方法，具体是一种芬顿联合煤质改良活性炭处理垃圾渗滤液设备。
二、背景技术
目前，垃圾渗滤液通过生化处理一般难以直接达到排放标准，必须使用化学或物理方法深度处理才能达标。常用的膜处理设备存在出水效率低、浓缩液处理困难等问题，同时国内其他深度处理设备的成本仍然较高。
三、发明内容
本实用新型提供一种芬顿联合煤质改良活性炭处理垃圾渗滤液设备，主要利用芬顿氧化絮凝装置能完全氧化渗滤液中难生化降解的有机物，并通过絮凝将污染物从水中分离出来，产生的浓缩物是化学氧化后的产物，毒性远远小于膜处理浓缩液，产生量也少于膜处理浓缩液的量;煤质改良活性炭吸附装置能随水质和水量灵活调整更换使用频率，能有效节能降耗，节省垃圾渗滤液处理成本。
本实用新型解决其技术问题所采取的技术方案是：包括芬顿反应装置和煤质改良活性炭吸附池，煤质改良活性炭吸 附池为芬顿反应装置的后一处理工序。
所述的芬顿反应装置为三个UPVc塑料圆柱型罐体：药水混合罐、氧化反应罐、沉淀分离罐依序连通组成。

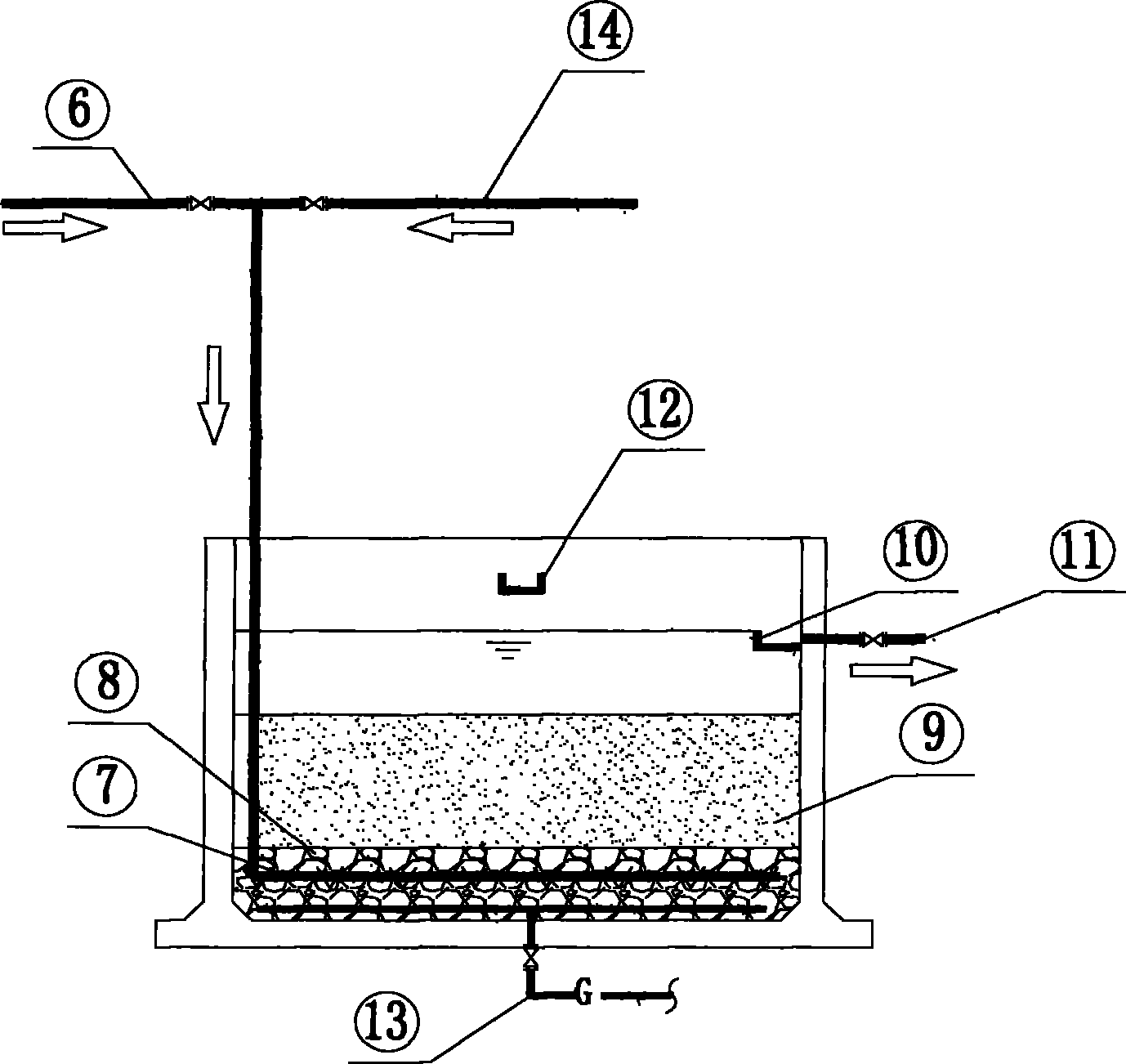

所述的煤质改良活性炭吸附池为一种长方型钢混结构的池体，池体内自下而上分鹅卵石铺成的垫层、煤质改良活性炭铺成的吸附层、出水溢流堰及出水管;垫层内设置鼓风曝气管和布水管。
本实用新型采用芬顿反应装置去除生化处理后出水难降解的有机污染物，芬顿反应装置包括三级处理：在第一级药水混合罐中投加入芬顿试剂进行药水混合;在第二级氧化反应罐中进行充分的氧化反应;在第三级沉淀分离罐中加入pH值调节剂和PAM后进行泥水分离。煤质改良活性炭吸附池用于芬顿反应装置处理后出水的再处理，采用上流式吸附反应方式，由吸附池底部曝气，有利于吸附剂和渗滤液的充分接触。吸附剂采用煤质改良型活性炭具有较多的大孔和中孔结构，较少的微孔结构特性，使垃圾渗滤液较大的有机物分子和芬顿悬浮的絮凝物吸附在大孔和中孔中，渗滤液最终实现达标排放。
