申请日2014.10.28
公开(公告)日2015.03.11
IPC分类号C02F9/14
摘要
一种分散式一体化智能膜法污水再生器，主体呈立式(圆柱轴线竖直)平底圆筒状。包括水解酸化池、一号好氧池、二号好氧池、膜池、设备间。主体由玻璃钢制作，呈立式平底圆筒状由隔板将其分开，设备间位于玻璃钢主体的顶部，膜池位于整个玻璃钢主体的中间部位，一号好氧池和二号好氧池位于玻璃钢主体的底部和左侧面，水解酸化池位于玻璃钢主体的右侧面，设备间存放有PLC计时器、自动加药装置、控制系统、抽吸泵、鼓风机。PLC计时器安装在进水口上，有水流通过时PLC计时器不会开始计数，无水流通过时，PLC计时器开始计数。间隔的时间达到设定的时间后，PLC计时器触发控制系统启动自动加药装置，向再生器按照设定的程序时间投加营养源，同时自动关闭其它动力设备，使整个再生器处于休眠状态，有污水进入时，系统恢复正常运转状态。
权利要求书
1.一种分散式一体化智能膜法污水再生器，包括水解酸化池、一号好氧池、二号好氧池、膜池、设备间，其特征是：主体由玻璃钢制作，呈立式平底圆筒状由隔板将其分开，设备间位于玻璃钢主体的顶部，膜池位于整个玻璃钢主体的中间部位，一号好氧池和二号好氧池位于玻璃钢主体的底部和左侧面，水解酸化池位于玻璃钢主体的右侧面，水解酸化池内放有水流感应器，设备间存放有PLC计时器、自动加药装置、控制系统、抽吸泵、鼓风机。
2.根据权利要求1所述的分散式一体化智能膜法污水再生器，其特征在于：隔板相对于主体对称布置，将玻璃钢主体有效的划分为五个部分，充分利用整个空间。
3.根据权利要求1所述的分散式一体化智能膜法污水再生器，其特征在于：水解酸化池内设置PLC计时器，PLC计时器安装在进水口上，有水流通过时PLC计时器不会开始计数，无水流通过时，PLC计时器开始计数。
说明书
分散式一体化智能膜法污水再生器
技术领域
本实用新型涉及一种污水处理装置，属于环保领域设备，具体为一种分散式智能膜法污水再生器。
背景技术
分散式污水再生器主要用于乡镇社区、旅游景区、工厂和医疗卫生院等难以接入污水管网的分散、偏远地区。
分散式污水再生器通常有三种不同结构：1.土木结构(砖混或钢混结构)，2.钢板结构，3.玻璃钢结构。其中土木结构因现场施工周期长，钢板结构因钢材成本高、易被腐蚀，两者都不易大规模推广。玻璃钢结构因耐腐蚀、重量轻、成本低廉而成为分散式污水再生器的主流结构，目前玻璃钢结构分散式污水再生器通常主体呈圆筒形，圆筒轴线水平(卧式圆筒状)。这种轴线水平的圆筒结构必须在其下部制作支座，无形中增加产品成本，且支座对主体的作用力不均匀，易造成主体变形、开裂、滴漏，并且不稳定，非常容易移位造成管道设备损坏。
分散式污水再生器内的活性污泥(进行生化反应的微生物群体及它们所依附的有机物质和无机物质)需要有污水作为营养源，当长时间没有污水进入时，需要关闭动力设备，并且需要定期投放供微生物生长所需的营养源。分散式污水再生器通常无专业人员值守运行，容易因为未能及时投放营养源，造成微生物死亡，以至于设备下次启用时无法正常工作。微生物死亡后则需请专业人员重新培养活性污泥，耗时耗力。
发明内容
为了克服现有的玻璃钢结构分散式污水再生器必须制作支座且无法自动投加营养源的不足, 本实用新型提供一种分散式一体化智能膜法污水再生器，该分散式一体化智能膜法污水再生器主体呈立式平底圆筒状，由于采用平底，依靠自身的结构就能稳定的放置于任何地方，因此无需制作支座，而且能自动定期投加营养源。

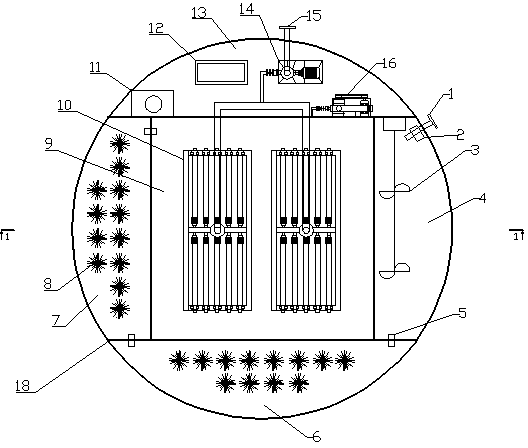

本实用新型解决其技术问题所采用的技术方案是：一种分散式一体化智能膜法污水再生器，主体呈立式(圆柱轴线竖直)平底圆筒状。包括水解酸化池、一号好氧池、二号好氧池、膜池、设备间。主体由玻璃钢制作，呈立式平底圆筒状由隔板将其分开，设备间位于玻璃钢主体的顶部，膜池位于整个玻璃钢主体的中间部位，一号好氧池和二号好氧池位于玻璃钢主体的底部和左侧面，水解酸化池位于玻璃钢主体的右侧面，设备间存放有PLC计时器、自动加药装置、控制系统、抽吸泵、鼓风机。
隔板使用玻璃钢三布四涂制作，相对于主体对称布置，以加强主体强度，充分利用玻璃钢主体的空间。再生器底部采用平底，能够稳定的放置于任何地方，避免了之前设备采用椭圆形底部需要加装专门的底座的缺陷。
所述设备间内设置的PLC计时器、自动加药装置和控制系统均为目前市场上能够采购到的成熟产品，其中PLC计时器安装在进水口上，有水流通过时PLC计时器不会开始计数，无水流通过时，PLC计时器开始计数，PLC计时器通过控制系统与自动加药装置相连。当有污水进入污水再生器时，PLC计时器计时清零，当长期无污水进入、间隔的时间达到设定的时间后，PLC计时器触发控制系统启动自动加药装置，向再生器按照设定的程序时间投加营养源，同时自动关闭其它动力设备，使整个再生器处于休眠状态，有污水进入时，系统恢复正常运转状态。
与现有常规分散式污水再生器相比，本实用新型具有以下优点及突出性效果：
(1)装置主体呈立式平底圆柱状，底部受力均匀，安装简易，无需再制作支座。
(2)当长时间无污水进入时，能够自动定时投放供微生物生长所需的营养源，并且关闭动力设备。
