申请日2014.10.22
公开(公告)日2015.03.11
IPC分类号E03C1/12; C02F1/52; E03C1/01; E03C1/122
摘要
本实用新型属于环保节水设备领域，具体来说是一种自动废水冲厕系统。自动废水冲厕系统，由多层房屋排水管网组成，还包括废水箱及与之连接的沉积池，废水箱与沉积池通过溢流槽相连;排水管接入沉积池中下部，排水管与房屋排水管网的洗手、洗衣、沐浴水收集系统相连;沉积池底部接排泥管，排泥管与房屋排水管网的排污管相连;废水箱底部接废水管，废水管与冲洗管相连，冲洗管还与自来水支管相连，冲洗管末端与下一楼层的厕所冲洗系统相连。本实用新型充分利用上层相对洁净的废水，多余废水能自动溢流到下层，并实现废水的多层过滤，且沉积池的设计保证了废水中污泥和沉积物的顺利排出，充分保证了冲厕水质的相对洁净，能有效节水并保护水资源。
权利要求书

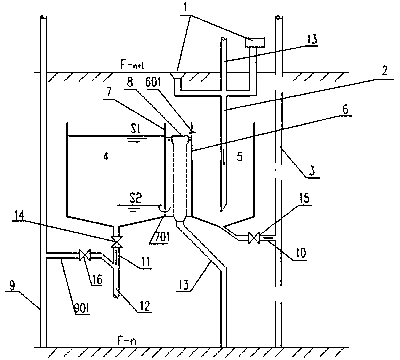

1.自动废水冲厕系统，由多层房屋排水管网组成，其特征在于：还包括废水箱(4)、沉积池(5)和溢流槽(6)，溢流槽(6)与废水箱(4)和沉积池(5)相连;排水管(2)接入所述沉积池(5)，所述排水管(2)与房屋排水管网的洗手、洗衣、沐浴水收集系统(1)相连;沉积池(5)底部接排泥管(10)，所述排泥管(10)与房屋排水管网的排污管相连;废水箱(4)底部接有废水管(11)，所述废水管(11)与冲洗管(12)的顶端相连，冲洗管(12)的末端与下一楼层的厕所冲洗系统相连，所述冲洗管(12)还与自来水支管(901)相连。
2.如权利要求1所述的自动废水冲厕系统，其特征在于：所述废水箱(4)和沉积池(5)底部均为锥形。
3.如权利要求1所述的自动废水冲厕系统，其特征在于：所述废水管(11)上有废水阀(14)，所述自来水支管(901)上有自来水阀(16)，所述排泥管(10)上有排泥阀(15)。
4.如权利要求1所述的自动废水冲厕系统，其特征在于：所述废水箱(4)有过流板(7)和溢流管(8)，所述溢流管(8)位于溢流槽(6)与过流板(7)之间，溢流管(8)底部与废水汇集管(13)相连;所述废水汇集管(13)与下一楼层的洗手、洗衣、沐浴水收集系统一起连接至下一楼层排水管。
5.如权利要求1所述的自动废水冲厕系统，其特征在于：所述溢流槽(6)上有溢流孔(601)，所述溢流孔(601)底部高于溢流管(8)管口。
6.如权利要求3所述的自动废水冲厕系统，其特征在于：所述自来水阀(16)、废水阀(14)和排泥阀(15)均为可控电磁阀。
7.如权利要求4所述的自动废水冲厕系统，其特征在于：所述过流板(7)底部有过流孔(701)。
说明书
自动废水冲厕系统
技术领域
本发明属于环保节水设备领域，具体来说是一种自动废水冲厕系统。
背景技术
随着城市化进程的发展，城镇人口越来越多，居民的生活用水量也越来越大，产生了大量的生活污水，其中，大部分污水来源于洗手、沐浴、洗衣、冲厕等，如完全使用洁净自来水，会造成自来水资源的浪费。而洗手、洗澡和洗衣服的水属于相对洁净碱性废水，具有一定的洗涤和去污功能，可以考虑利用起来，用于冲厕使用。因此，房屋建设的时候安装废水冲厕系统，充分利用水资源，对我国的节水工程具有积极意义。
实用新型内容
本实用新型的目的在于提供一种能充分利用水资源，利用上层居民洗手、沐浴、洗衣的废水冲厕、节水保护环境的自动废水冲厕系统。
本实用新型的目的是这样实现的：自动废水冲厕系统，由多层房屋排水管网组成，其特征在于：还包括废水箱、沉积池和溢流槽，溢流槽连接废水箱和沉淀池。沉积池排水管接入所述沉积池，所述排水管与房屋排水管网的洗手、洗衣、沐浴水收集系统相连;沉积池底部接排泥管，所述排泥管与房屋排水管网的排污管相连;废水箱底部接有废水管，所述废水管与冲洗管的顶端相连，冲洗管的末端与下一楼层的厕所冲洗系统相连，所述冲洗管还与自来水支管相连。
优选的，所述废水箱底部为锥形，使废水箱中的沉积物能顺利排出到下层，直至排到楼层底部的排污系统;沉积池底部也为锥形，使废水中的沉积物能聚集并沉淀到沉积池底部通过排泥管释放，从而保证废水箱内废水的相对洁净。
优选的，所述废水管上有废水阀，所述自来水支管上有自来水阀，所述排泥管上有排泥阀，所述自来水阀、废水阀和排泥均为可控电磁阀，可实现先废水冲洗马桶，后少量自来水二次清洗马桶的功能，保证马桶的清洁，还可实现定期排泥，保持沉积池的洁净。
优选的，所述废水箱有过流板和溢流管，所述溢流管位于溢流槽与过流板之间，且与溢流槽和过流板有一定空隙，保证溢流槽内的废水通过过流孔优先提供给废水箱，待水满后再进入溢流管;溢流管底部与废水汇集管相连，多余的废水会溢流进入溢流管，流入废水汇集管中;所述废水汇集管与下一楼层的洗手、洗衣、沐浴水收集系统一起连接至下一楼层排水管，如下一楼层的废水箱装满水后，废水将自动溢流入再下一层，从而实现多层溢流;且通过多层沉积池的沉积作用，还可实现多层过滤，保证了废水水质的清洁。
优选的，所述溢流槽上有溢流孔，所述溢流孔底部高于溢流管管口，使沉积池中的废水装满后能从沉积池溢流至废水箱中。
优选的，所述过流板底部设计有过流孔。
本实用新型优点：
充分利用上层相对洁净的废水，多余废水能自动溢流到下层，并实现废水的多层过滤，且沉积池的设计保证了废水中污泥和沉积物的顺利排出，充分保证了冲厕水质的相对洁净，能有效节水和保护水资源。
