申请日2013.08.03
公开(公告)日2014.03.12
IPC分类号E03F5/02
摘要
一种新型全塑四通等径污水井，包括：井筒、支管、井座、加固角，所述井座为方形结构，井座上设有井筒、支管，支管与井筒垂直设置，支管与支管相交部分相切，井筒、支管、井座相互连通一次加工成型，井筒、支管与井座之间设有加固角。本实用新型中井筒、支管与井座边结处设有若干加固角，井筒、支管、井座上设有若干加强筋，大大增加了抗压程度;另外本实用新型缩短了井筒、支管与井座之间的距离，节省大量原材料、本实用新型结构简单、强度大、使用寿命长，便于后期检查维护，降低维护成本。
权利要求书
1.一种新型全塑四通等径污水井，包括：井筒、支管、井座、加固角，其特征在于：所 述井座为方形结构，井座上设有井筒、支管，支管与井筒垂直设置，支管与支管相交部分相 切，井筒、支管、井座相互连通一次加工成型，井筒、支管与井座之间设有加固角。
2.根据权利要求1所述的一种新型全塑四通等径污水井，其特征在于：所述井筒、支管、 井座上设有加强筋。
3.根据权利要求1所述的一种新型全塑四通等径污水井，其特征在于：所述加固角形状 为梯形、圆形、三角形型中的一种。
4.根据权利要求1所述的一种新型全塑四通等径污水井，其特征在于：所述井筒、支管 开口端厚度为5～18mm。
说明书
一种新型全塑四通等径污水井
技术领域
本实用新型涉及给排水系统领域，具体为一种新型全塑四通等径污水井。
背景技术
随着城市化进程的推进，人们对城市给排水的要求越来越高，但是目前的城市给排水系 统非常差，水淹北京、去成都看海等等，城市给排水系统亟需更新、优化;城市给排水工程 是一个城市基础设施建设的重要组成部分，也是城市基本功能的重要体现。但是，在很多城市 仍存在给水不足、排水不畅、水资源浪费等问题，给城市居民的生产生活造成了很大影响。
检查井一般设在排水管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上 每隔一定距离处，是便于定期检查、清洁和疏通管道的排水附属构筑物，目前，检查井的原 料耗费较多，井管与井筒的过渡部分较长，容易变形，抗压强度较弱。
实用新型内容
本实用新型所解决的技术问题在于提供一种新型全塑四通等径污水井，以解决上述背景 技术中提出的问题。

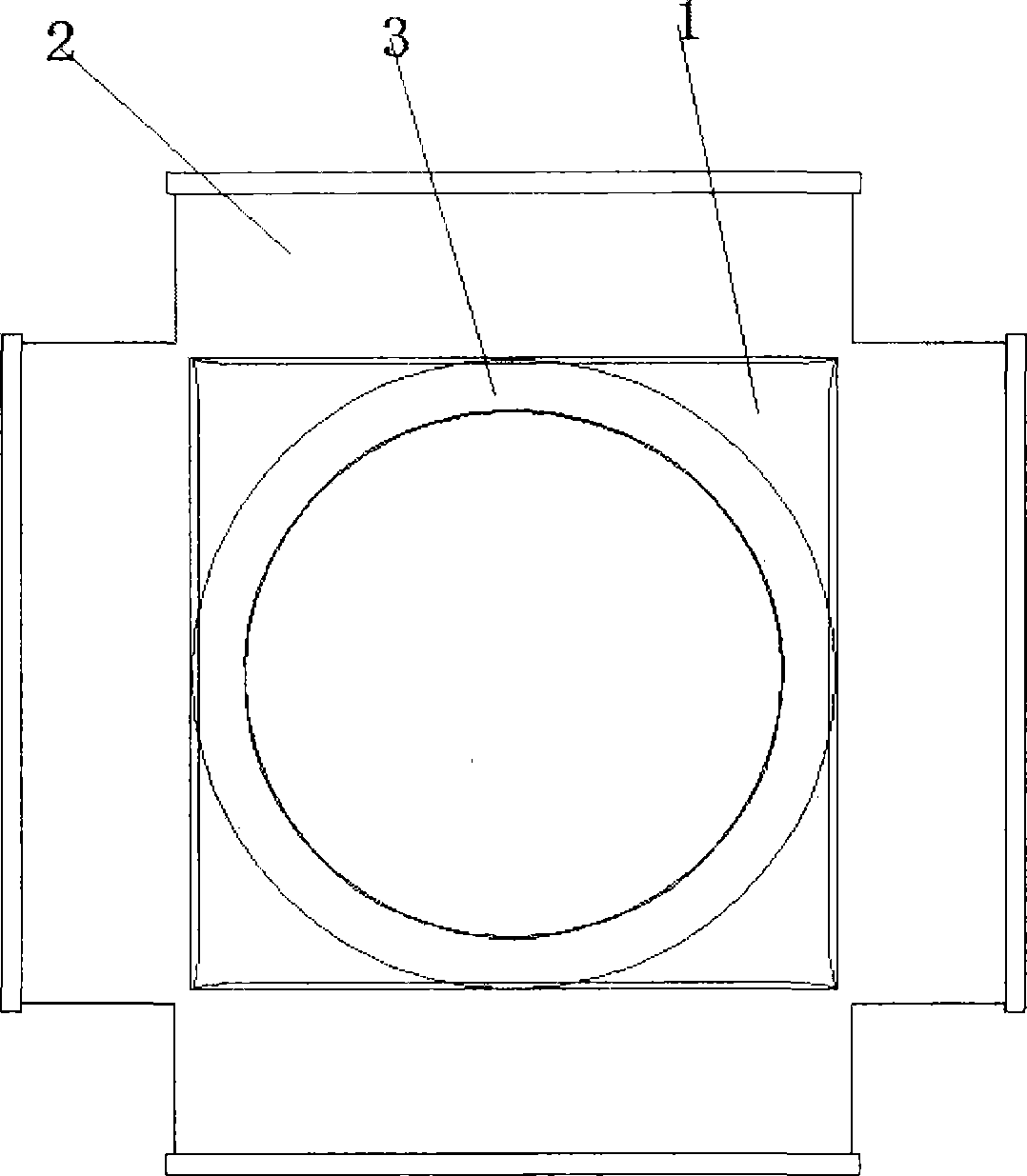

本实用新型所解决的技术问题采用以下技术方案来实现：一种新型全塑四通等径污水井， 包括：井筒、支管、井座、加固角，所述井座为方形结构，井座上设有井筒、支管，支管与 井筒垂直设置，支管与支管相交部分相切，井筒、支管、井座相互连通一次加工成型，井筒、 支管与井座之间设有加固角。
所述井筒、支管、井座上设有加强筋。
所述加固角形状为梯形、圆形、三角形型中的一种。
所述井筒、支管开口端厚度为5～18mm。
与现有技术相比，本实用新型的有益效果是：本实用新型中井筒、支管与井座边结处设 有若干加固角，井筒、支管、井座上设有若干加强筋，大大增加了抗压程度;另外本实用新 型缩短了井筒、支管与井座之间的距离，节省大量原材料、本实用新型结构简单、强度大、 使用寿命长，便于后期检查维护，降低维护成本。
