申请日2013.04.09
公开(公告)日2014.10.15
IPC分类号C02F9/12
摘要
本发明公开一种多功能一体化含粘结物污水精细处理装置，其特征在于装置由精细处理罐、储气罐、空压机、加料池、反冲洗泵、滤料循环泵和连接管汇组成，精细处理罐内设有涡流向心气浮组件、吸附聚集组件、上滤板组件、颗粒滤料、电极棒和下滤板组件，通过气爆滤芯解堵、粘结滤料气爆松散、筛管泄压，有效防止反冲洗憋压和滤料的板结，提高粘结滤料的反冲洗效果，确保多功能一体化粘结物污水精细处理装置的正常运行和处理后水质合格稳定，可广泛应用于含油污水的处理，还可以用于油田含粘结物污水的精细处理。
权利要求书

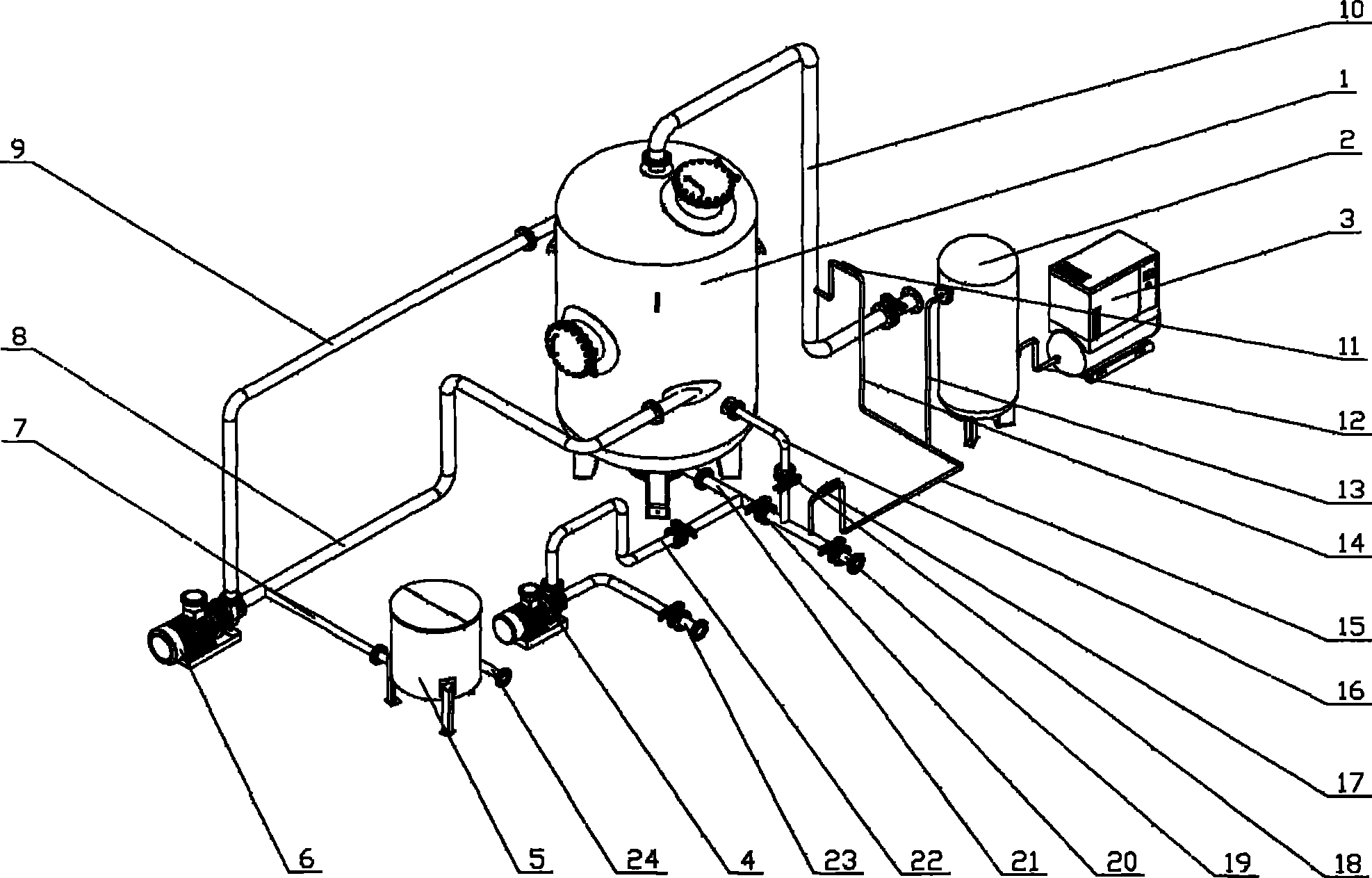

1.一种多功能一体化粘结物污水精细处理装置，由精细处理罐、储气罐、空压机、反 冲洗泵、加料池、滤料循环泵和连接管汇组成，其特征是：精细处理罐(1)通过进水排污两 用管(10)分别与水源装置和排污回收装置连接;精细处理罐(1)通过进水排污两用管(10) 上的运行加气管(14)、运行进气调节阀(11)、储气罐出气管(13)与储气罐(2)连接，还 通过出水汇管(19)上的气爆进气管(15)、气爆控制阀(17)、储气罐出气管(13)与储 气罐(2)连接，储气罐通过空压机与储气罐的连通管(12)与空压机(3)连接;精细处理罐(1) 通过下出水进气反冲洗进水三用口(25)、下出水进气反冲洗进水三用管(21)、精细处理 罐的反冲洗进水管阀(22)与反冲洗泵(4)出口连接，反冲洗泵(4)进口通过反冲洗泵进 水管阀(23)与反冲洗水源连接;精细处理罐(1)的下进出料两用口(27)通过下进出料两 用管(8)与滤料循环泵(6)进口连接，上进出料两用口(31)通过上进出料两用管(9)与 滤料循环泵(6)出口连接;加料池(5)通过加料池出料管(7)与滤料循环泵(6)进口管 连接，加料池(5)通过加料池进水口(24)与水源装置连接;精细处理罐(1)通过上出水进 气两用口(32)、上出水进气两用管(16)和上出水进气两用控制阀(18)与出水汇管(19) 连接，还通过下出水进气反冲洗进水三用口(25)、下出水进气反冲洗进水三用管(21)和 下出水进气两用控制阀(20)与出水汇管(19)连接;
所述的精细处理罐(1)为立式圆形罐，罐底中心设有下出水进气反冲洗进水三用口(25)， 罐底周边设有下人孔(33)，筒体下部周边设有电源盒(26)，电源盒上边设有下进出料两 用口(27)，筒体中部设有中人孔(28)，筒体的下进出料两用口与中人孔之间设有上出水 进气两用口(32)，筒体上部设有上进出料两用口(31)，罐顶中心设有进水排污两用口(30)， 罐顶周边设有上人孔(29);罐体内上部中心设有涡流向心气浮组件(34)，涡流向心气浮 组件下及周边设有吸附聚集组件(35)，吸附聚集组件下设有上滤板组件(36)，上滤板组 件下设有颗粒滤料(37)，颗粒滤料下设有下滤板组件(38)，下滤板组件中插有电极棒(39); 上滤板组件(36)和下滤板组件(38)均为圆形饼状，上滤板组件内的上部设有吊架(40)， 吊架下设有上加固孔板(41)，上加固孔板下设有上筛板(42)，上筛板的平面向下、凹凸 面向上，上筛板下吊有筛管(43);下滤板组件的中心设有圆形集水分气两用盒(45)，集 水分气两用盒上设有上出水进气两用导管(44)，下滤板组件内的上部设有环形下筛板(46)， 下筛板的平面向上、凹凸面向下，环形下筛板下设有环形下加固孔板(47)，环形下加固孔 板下设有下支承架(48)，下支承架下的集水分气盒的周边设有集水滤芯吊架(49)，集水 滤芯吊架下吊有滤芯(50)。
2.根据权利要求1所述的多功能一体化粘结物污水精细处理装置，其特征在于：空压机 (3)选择螺杆型空压机和活塞型空压机两种，工作压力为0.4～1.0MPa。
3.根据权利要求1所述的多功能一体化粘结物污水精细处理装置，其特征在于：电源盒 (26)输出直流电，输出电压6000～20000V，电极棒(39)的棒体圆形柱状。
4.根据权利要求1所述的多功能一体化粘结物污水精细处理装置，其特征在于：反冲洗 泵(4)和滤料循环泵(6)为离心泵。
说明书
多功能一体化粘结物污水精细处理装置
技术领域
本发明涉及一种多功能一体化粘结物污水精细处理装置，尤其是处理油田高凝油污水、 高含聚污水、高含硫污水及高含铁污水的多功能一体化粘结物污水精细处理装置。
背景技术
目前，油田高凝油污水、注凝胶污水、高含硫污水、高含铁污水中粘结物多，易造成滤料 结团板结，反冲洗时滤料洗不开，导致处理量降低过滤效果变差，过滤器无法正常运行。
为解决这些问题，曾选用中国专利(CN201245470Y)多功能一体化油田水处理器进行 油田含粘结物污水处理试验，由于着眼点在于单一滤料体外循环体内涡流冲洗再生，为此存 在反冲洗时粘结滤料整体旋转上移反冲洗憋压或是过滤罐内周边滤料洗开、内圆形成上小下 大的粘结堆体冲洗不开的现象发生，反冲洗效果差和过滤精度低的问题还是没有得到解决。
发明内容
为了克服现有多功能一体化油田水处理器存在的含粘结物污水处理时粘结滤料反冲洗不 开和反冲洗憋压的现象，改变粘结滤料反冲洗再生效果差和处理后水质差的不足，本发明提 供一种新型结构的多功能一体化粘结物污水精细处理装置，该装置不仅能有效防止滤料板结 和反冲洗憋压现象的发生，实现精细处理装置正常运行，并可确保处理后的水质合格稳定。
为了达到上述目的，本发明的技术方案是：将精细处理罐、储气罐、空压机、加料池、 反冲洗泵、滤料循环泵和连接管汇组成一体。精细处理罐为立式圆形罐，罐底中心设有下出 水进气反冲洗进水三用口，罐底周边设有下人孔，简体下部周边设有电源盒，电源盒上边设 有下进出料两用口，筒体中部设有中人孔，筒体的下进出料两用口与中人孔之间设有上出水 进气两用口，筒体上部设有上进出料两用口，罐顶中心设有进水排污两用口，罐顶周边设有 上人孔，分别通过管阀与水源装置、储气罐、反冲洗泵、滤料循环泵、加料池和排污回收装 置连接。
作为本发明的进一步改进，精细处理罐的罐内上部中心设有涡流向心气浮组件，涡流向 心气浮组件下及周边设有吸附聚集组件，吸附聚集组件下设有上滤板组件，上滤板组件下设 有颗粒滤料，颗粒滤料下设有下滤板组件，下滤板组件中插有电极棒。
作为本发明的再进一步改进是，上滤板组件和下滤板组件均为圆形饼状，上滤板组件内 的上部设有吊架，吊架下设有上加固孔板，上加固孔板下设有上筛板，上筛板的平面向下、 凹凸面向上，上筛板下吊有筛管;下滤板组件的中心设有圆形集水分气两用盒，集水分气两 用盒上设有出水进气两用导管，下滤板组件内的上部设有环形下筛板，下筛板的平面向上、 凹凸面向下，环形下筛板下设有环形下加固孔板，环形下加固孔板下面设有下支承架，下支 承架下的集水分气盒的周边设有集水滤芯吊架，集水滤芯吊架下吊有滤芯。
本发明的优点在于装置通过向心气浮、吸附聚集、滤板粗过滤、滤料细过滤和电极化处 理后再进行滤芯的精过滤，用分级截留方式将粘结物分开去除，防上粘结物聚集于滤层造成 滤料板结，过滤介质再生采用气爆和循环滤料搓洗方式，大大提高粘结滤料反冲洗效果，同 时装置将滤料过滤与滤芯过滤合为一体，实现精过滤与细过滤合为一体化目的，简化污水处 理流程，运行及反冲洗效果都特别的好。
