申请日2013.01.23
公开(公告)日2013.07.10
IPC分类号B01D35/02; B01D29/31
摘要
本实用新型涉及一种水处理器，特别涉及一种空调水处理器。本实用新型提供了如下技术方案：一种空调水处理器，包括有管状连接本体，管状连接本体的轴向两端分别设有连接件，管状连接本体上设有沿其轴向开设并具有开口可与外部导通的通道，且管状连接本体上设有与其呈可拆卸连接的滤网。采用上述技术方案，提供了一种降低加工成本，拆装方便的空调水处理器。
权利要求书
1.一种空调水处理器，其特征在于：包括有管状连接本体，管状连接本体的轴向两端分别设有连接件，管状连接本体上设有沿其轴向开设并具有开口可与外部导通的通道，且管状连接本体上设有与其呈可拆卸连接的滤网。
2.根据权利要求1所述的空调水处理器，其特征在于：所述的滤网呈环状，滤网的轴向一端为封闭端，该封闭端的端面上开设有若干过滤孔，滤网的轴向另一端为开口端，且该开口端的边缘设有朝向滤网外部翻折的裙边，该裙边安装于管状连接本体中通道的任意一端的开口处，且裙边与管状连接本体抵触贴合。
3.根据权利要求1或2所述的空调水处理器，其特征在于：所述管状连接本体轴向两端的连接件为开设于管状连接本体轴向两端外周面上的连接螺纹。
说明书
空调水处理器
技术领域
本实用新型涉及一种水处理器，特别涉及一种空调水处理器。
背景技术
空调的水处理系统中具有一个对水中的杂质进行过滤处理的水处理器，其主要由轴向一端与水箱导通、另一端与空调内机导通的安装管体及与安装管体呈倾斜设置的过滤管体组成，过滤管体内设有与安装管体导通的安装腔，安装腔内设有延伸至安装管体内的滤网，过滤管体相对于与安装管体导通一端的另一端则通过螺堵实施封堵，安装管体及过滤管体外包覆有隔热层。由于滤网在经过一段时间的使用后需将其拆除进行清理，此时则需要将其上的隔热层剥除，由于安装管体及过滤管体的体积较大，剥除后再进行包覆较为不便，并且加工成本较高。
发明内容
针对现有技术存在的不足，本实用新型提供了一种降低加工成本，拆装方便的空调水处理器。
为实现上述目的，本实用新型提供了如下技术方案：一种空调水处理器，其特征在于：包括有管状连接本体，管状连接本体的轴向两端分别设有连接件，管状连接本体上设有沿其轴向开设并具有开口可与外部导通的通道，且管状连接本体上设有与其呈可拆卸连接的滤网。
采用上述技术方案，水处理器的安装本体采用管状连接本体，该管状连接本体为柱状的筒体，且滤网直接安装于管状连接本体上，这样设置后，可缩小处理器的体积，不仅可降低加工成本，并且由于处理器的体积小，隔热层的包覆面积也会随之变下，当滤网需要实施清洗时，其拆卸及安装也较为方便。

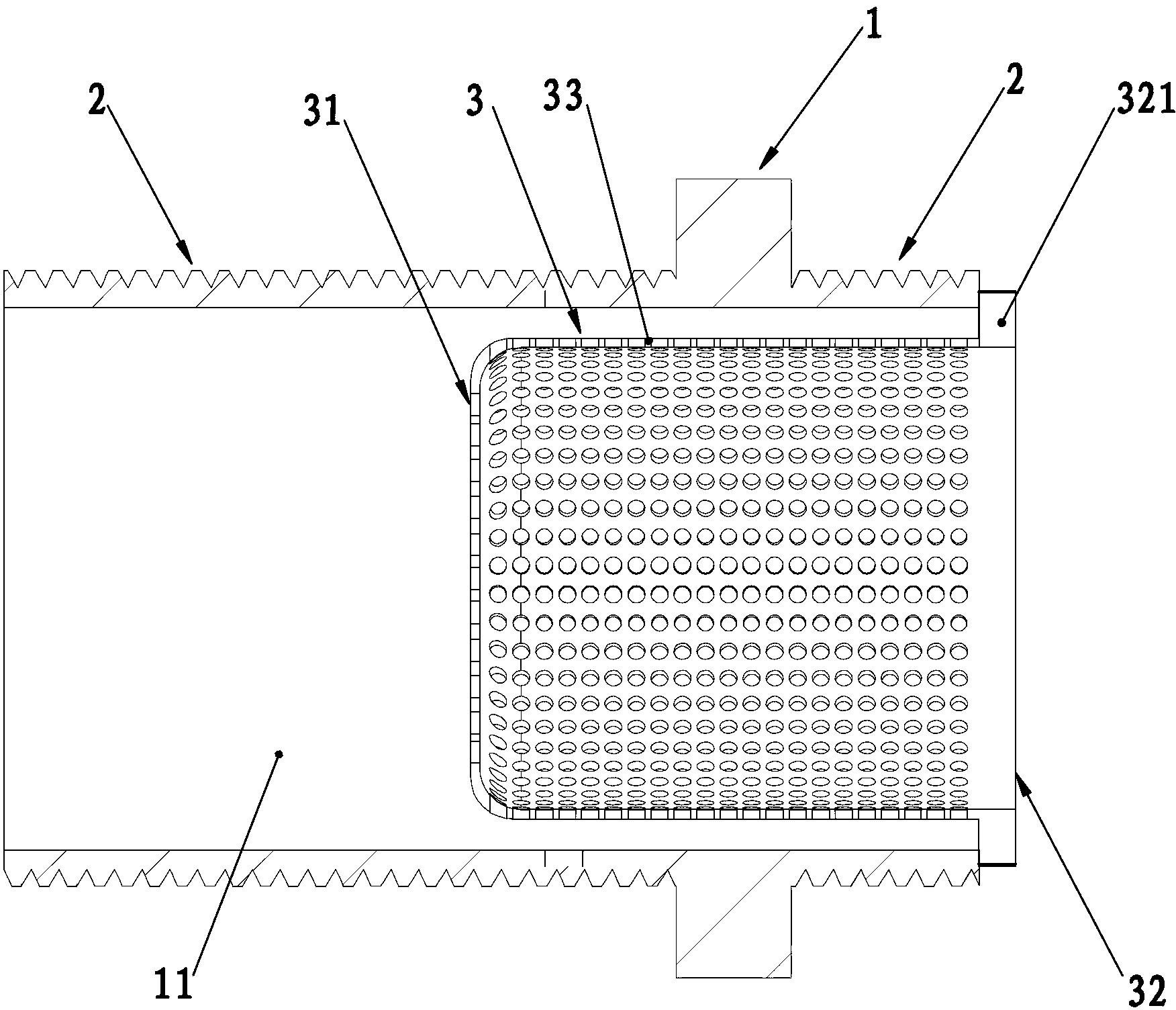

本实用新型进一步设置为：滤网呈环状，滤网的轴向一端为封闭端，该封闭端的端面上开设有若干过滤孔，滤网的轴向另一端为开口端，且该开口端的边缘设有朝向滤网外部翻折的裙边，该裙边安装于管状连接本体中通道的任意一端的开口处，且裙边与管状连接本体抵触贴合。
采用上述技术方案，这样设置结构简单，安装方便，并且可保证过滤的质量。
本实用新型更进一步设置为：管状连接本体轴向两端的连接件为开设于管状连接本体轴向两端外周面上的连接螺纹。
采用上述技术方案，这样设置连接方便，通用性强。
