申请日2011.06.20
公开(公告)日2012.04.25
IPC分类号C02F11/12
摘要
本实用新型是有关于一种畜场的原废水脱水架，指在架体上设有V形配置的滤水斗，在滤水斗上布满滤水孔，该V形配置的滤水斗下端且可实施闭合与开启控制;该包含细砂、未能吸收的磷、钙矿物、污泥、粗碴、杂物等的原废水置入上大下小的V形滤水斗后，将自动的实施重力脱水，并使污物体积缩小，使阻塞的滤水孔自动敞开达到脱水目的;又，污泥量过多时，利用发酵作用，该固体污物将被迫上浮并使水液自动下降，使滤水孔在缓速搅动中可自动敞开排水，达到预期脱水、干燥和发酵功效。
权利要求书

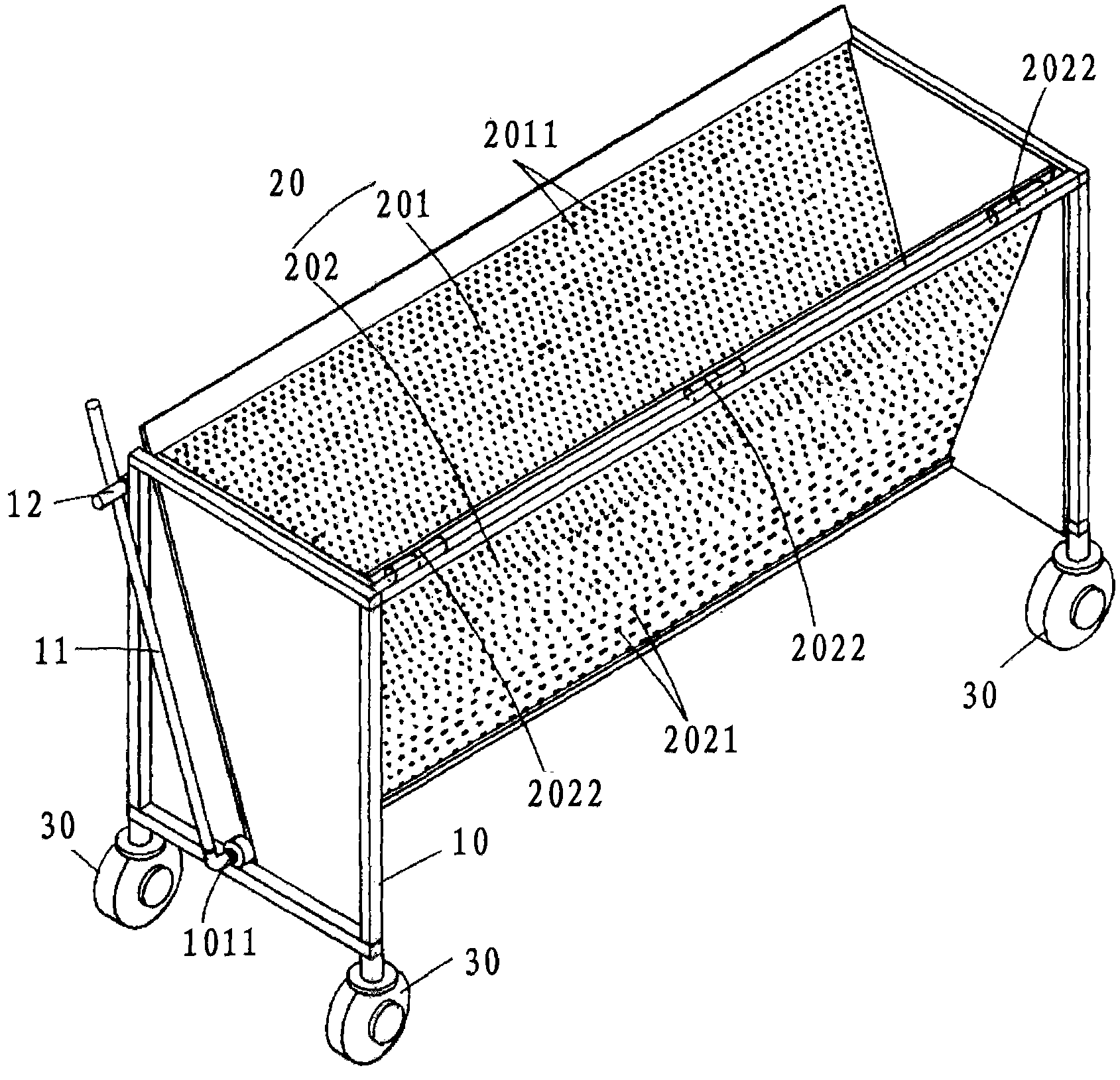

1.一种畜场的原废水脱水架，其特征在于指在架体设有V形配置的滤水斗，该滤水斗由第一、第二滤水板组成，其等周面布满滤水孔，相互的上端安设在架体两侧形成口部，相互的下端可互行密合衔接形成V形状或被控制开启呈分离状。
2.如权利要求1所述的畜场的原废水脱水架，其特征在于在架体底部安设有移动轮。
3.如权利要求1所述的畜场的原废水脱水架，其特征在于在架体下端设有扣板，扣板两端设有穿轴自由转动定位在架体，在穿轴一端连接有一推杆。
4.如权利要求1所述的畜场的原废水脱水架，其特征在于该第二滤水板上端以铰链活枢在架体形成自由摆动，下端可与对应的第一滤水板下端密接或分离。
5.如权利要求3所述的畜场的原废水脱水架，其特征在于该扣板设有挡缘，可对密接于第一滤水板的第二滤水板下端做挡止扣设与否控制。
6.如权利要求1或3所述的畜场的原废水脱水架，其特征在于在架体一侧设有枢栓，该枢栓可对推杆做挡止定位或解锁释放控制。
说明书
畜场的原废水脱水架
技术领域
本实用新型是有关一种畜场的原废水脱水架，特别是有关一种设置简 单，使用简易、方便，可使原废水的脱水效率提高、污泥晒干时间缩短、污 泥曝晒面积缩小、减少空气污染、提高堆肥制作效率，进而使原废水的处 理具省时、省力和经济性效果的原废水脱水架。
背景技术
畜场产生的原废水大抵包含有诸如细砂、未能吸收的磷、钙矿物、污 泥、粗碴(无法消化的粗纤维)和杂物...等;其中，污泥又包含有悬浮污 泥、沉降污泥和上浮污泥，而该等污泥且均具无法脱水的特性。
现有习知集收在畜场原废水池的原废水处理方式，初期经常发现有偷 排放至河川、沟渠情形，造成环境污染、病菌衍生等危害人体健康和祸害 大地现象，现今则是加以多道工序处理使之作为有机肥料，达到废物再利 用效果。
上述，该现有习知将畜场原废水制作成有机肥料的方式，主要将集收在 原废水池的原废水捞取、运送至晒干床，历经发酵、脱水，再与木屑、米 糠...类资材混合搅拌形成有机堆肥。是种运作方式虽可改善传统胡乱排 放原废水的缺点，在实施上也有下述缺失：
由于原废水呈液体状态，业者通常通过罐状的水肥车将其抽取、载运 至预定的晒干床倾倒，不但有输送上的麻烦、不便，也有增加成本情形。
由于原废水呈液状，其倒入晒干床脱水、曝晒所需的时间必然增长，由 此，不但会延长空气污染时间，造成环境卫生问题，对于与资材混合制作 成堆肥的效率，也有大打折扣的忧虑。
由于原废水不易脱水、晒干，为了提升脱水、晒干速度，业者通常以 增加晒干床面积和数量因应，然，此却有增加成本的忧虑。
由于原废水倒入晒干床后，其必需借助阳光照射方可达到脱水甚而晒 干目的，然，在雨季时，该原废水的干燥化、堆肥化处理便明显有麻烦、不 便和效率低现象。
由此可见，上述现有的原废水池在结构与使用上，显然仍存在有不便 与缺陷，而亟待加以进一步改进。因此如何能创设一种可兼具体积小、成 本低且使用时可具有全方位调整功能的新型结构的畜场的原废水脱水 架，亦成为当前业界极需改进的目标。
有鉴于上述现有的原废水池存在的缺陷，本发明人基于从事此类产品 设计制造多年丰富的实务经验及专业知识，并配合学理的运用，积极加以 研究创新，以期创设一种新型结构的畜场的原废水脱水架，能够改进一般 现有的原废水池，使其更具有实用性。经过不断的研究、设计，并经反复试 作样品及改进后，终于创设出确具实用价值的本实用新型。
发明内容
本实用新型的目的在于，克服现有的原废水池存在的缺陷，而提供一 种新型结构的畜场的原废水脱水架，所要解决的技术问题是使其可改善上 述缺失，并使原废水的脱水效率提高、污泥晒干时间缩短、污泥曝晒面积 缩小、减少空气污染、提高堆肥制作效率，进而使原废水的处理具省时、省 力和经济性效果，从而更加适于实用。
本实用新型的目的及解决其技术问题是采用以下的技术方案来实现 的。依据本实用新型提出的一种畜场的原废水脱水架，其中指在架体设有V 形配置的滤水斗，该滤水斗由第一、第二滤水板组成，其等周面布满滤水 孔，相互的上端安设在架体两侧形成口部，相互的下端可互行密合衔接形 成V形状或被控制开启呈分离状。
本实用新型的目的以及解决其技术问题还可以采用以下的技术措施来 进一步实现。
前述的畜场的原废水脱水架，其中所述的在架体底部安设有移动轮。
前述的畜场的原废水脱水架，其中所述的在架体下端设有扣板，扣板 两端设有穿轴自由转动定位在架体，在穿轴一端连接有一推杆。
前述的畜场的原废水脱水架，其中所述的该第二滤水板上端以铰链活 枢在架体形成自由摆动，下端可与对应的第一滤水板下端密接或分离。
前述的畜场的原废水脱水架，其中所述的该扣板设有挡缘，可对密接 于第一滤水板的第二滤水板下端做挡止扣设与否控制。
前述的畜场的原废水脱水架，其中所述的在架体一侧设有枢栓，该枢 栓可对推杆做挡止定位或解锁释放控制。
本实用新型与现有技术相比具有明显的优点和有益效果。借由上述技 术方案，本实用新型在架体上设有V形配置的滤水斗，在滤水斗上布满滤水 孔，该V形配置的滤水斗下端且可实施闭合与开启控制;该包含细砂、未 能吸收的磷、钙矿物、污泥、粗碴、杂物等的原废水置入上大下小的v形 滤水斗后，将自动的实施重力脱水，并使污物体积缩小，使阻塞的滤水孔 自动敞开达到脱水目的;又，污泥量过多时，利用发酵作用，该固体污物将 被迫上浮并使水液自动下降，使滤水孔在缓速搅动中可自动敞开排水，达 到预期脱水、干燥和发酵功效。可达到相当的技术进步性及实用性，并具 有产业上的广泛利用价值，其至少具有下列优点：
1、由于整个脱水架可机动的移动，无论盛装原废水A或将历经脱水后 的污物A’移送制作堆肥的实施，将均极具简易、方便性。
2、由于滤水斗20呈上大下小的V形配置，对于容纳在内的原废水A 将可实施自然性的重力脱水，达到提高脱水效率效果。
3、由于滤水斗20盛装原废水A后可随着架体10机动性移动，且不受 场地、时间和天候限制，可随意的实施脱水运作，对于原废水A的脱水实 施，将充分达到高效率效果。
4、由于滤水斗20内的原废水A脱水后，可直接与资材混合搅拌制作 堆肥，而不需再经晒干床转介，是种一次到位的实施方式不但经济、快速 且具效率。
5、由于原废水集中在滤水斗20内实施脱水，而非以大面积的晒干床 呈曝晒方式脱水，对于空气污染的时间将可有效缩短，达到提高环保性效 果。
上述，值得一提的是，本实用新型除了运用在畜场的原废水脱水处 理，对于一般污泥或其它要行脱水的污物，也可提供预期脱水的效果和目 的。
上述说明仅是本实用新型技术方案的概述，为了能更清楚了解本实用 新型的技术手段，而可依照说明书的内容予以实施，并且为让本实用新型 的上述和其它目的、特征和优点能够更明显易懂，以下特举较佳实施例，并 配合附图，详细说明如下。
