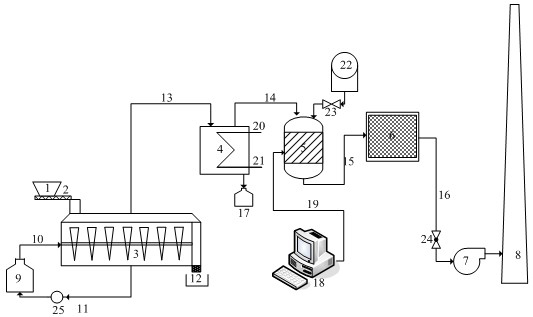

本实用新型公开了一种城市污泥干化过程中恶臭污染物控制系统。湿污泥存储仓的污泥经污泥给料机进入桨叶式干化机，余热锅炉产生的蒸汽经主蒸汽管道和桨叶式干化机相连，其中凝结水通过蒸汽冷凝水管道由给水泵送入余热锅炉，污泥干燥产生的干化尾气通过干化尾气管道和冷凝器相连，冷却水经进水管进入冷凝器对干化尾气进行冷却，由出水管排出，冷凝器配有废液收集池，冷凝器经过冷凝后尾气管道和化学洗涤塔相连，化学洗涤塔通过洗涤后管道和活性炭吸附箱相连，净化之后的尾气通过吸附后尾气管道和风量控制阀由引风机排入烟囱。经过本系统处理后，污泥尾气中的恶臭污染物浓度远低于国家规定的排放标准，整个干化现场完全没有恶臭的产生。
摘权利要求书
1.一种城市污泥干化过程中恶臭污染物控制系统，其特征在于：湿污泥存储仓(1)的污泥经污泥给料机(2)进入桨叶式干化机(3)，余热锅炉(9)产生的蒸汽经主蒸汽管道(10)和桨叶式干化机(3)相连，其中凝结水通过蒸汽冷凝水管道(11)由给水泵(25)送入余热锅炉(9)，干燥后的污泥进入干污泥储存仓(12)，污泥干燥产生的干化尾气通过干化尾气管道(13)和冷凝器(4)相连，冷却水经冷却水进水管(20)进入冷凝器(4)对干化尾气进行冷却，由冷却水出水管(21)排出，冷凝器(4)配有废液收集池(17)，冷凝器(4)经过冷凝后尾气管道(14)和化学洗涤塔(5)相连，化学洗涤塔(5)通过洗涤后尾气管道(15)和活性炭吸附箱(6)相连，净化之后的尾气通过吸附后尾气管道(16)和风量控制阀(24)由引风机(7)排入烟囱(8)。
2.根据权利要求1所述的一种城市污泥干化过程中恶臭污染物控制系统，其特征在于：洗涤液配置箱(22)中的洗涤液经过进料控制阀(23)从化学洗涤塔(5)顶部引入。
3.根据权利要求1所述的一种城市污泥干化过程中恶臭污染物控制系统，其特征在于：温度和pH控制仪(18)通过数据采集线(19)与装在化学洗涤塔(5)内的热电偶连接。
4.根据权利要求1所述的一种城市污泥干化过程中恶臭污染物控制系统，其特征在于：洗涤液配置箱(22)中的洗涤液经过进料控制阀(23)从化学洗涤塔(5)顶部引入和温度和pH控制仪(18)通过数据采集线(19)与装在化学洗涤塔(5)内的热电偶连接。
说明书
一种城市污泥干化过程中恶臭污染物控制系统
技术领域
本实用新型涉及一种污泥干化过程尾气处理系统，尤其是涉及一种城市污泥干化过程中恶臭污染物控制系统。
背景技术
随着我国城市化进程的加快，污水处理量在不断增加。据统计，2010年我国城市污水处理量244×108m3。由此产生的污泥(以含水率80%计)达到1220万吨。污泥中含有各种病菌，重金属和持久性有机污染物，并且易腐烂，有强烈的臭味，如不加以妥善处理，任意排放，将会对环境造成二次污染，污泥减量化，无害化处置迫在眉睫。污泥的主要处置技术有土地利用，填埋，焚烧等，要求污泥的含水率要在60%以下。而机械脱水后的污泥含水率仍有80%，为了满足进一步的处理和处置要求，往往要对污泥进行干化处理。污泥热干化处理通过高温对污泥进行有效消毒灭菌.但干化后的尾气中含有恶臭成分。这些恶臭污染物若不经处理排放到大气中.将对人体和人类生活产生影响和危害。在采用污泥热干化技术的同时，对干化后尾气进行进一步处理是一个必不可少的步骤。
根据污泥产生臭气物质的化学组成，可将其分为4类：第1类是含硫化合物，如硫化氢、硫醇、硫醚以及噻吩等;第2类是含氮化合物，如氨、胺、酰胺以及吲哚等;第3类是烃类化合物，如烷烃、烯烃、炔烃以及芳香烃等;第4类是含氧有机物，如醇、醛、酮、酚以及有机酸等。对城市污泥干化过程恶臭污染物浓度和臭气强度检测表明，臭气中的主要成分是硫化氢、氨和甲硫醇等。根据城市污泥干化过程中恶臭污染物的排放特点和具体的干化工艺，设计了污泥干化过程中的尾气净化处理系统，控制恶臭污染物的排放。
发明内容
本实用新型目的在于提供一种城市污泥干化过程中恶臭污染物控制系统，控制干化尾气中恶臭污染物的排放。
本实用新型采用的技术方案是：
一种城市污泥干化过程中恶臭污染物控制系统，其特征在于：湿污泥存储仓的污泥经污泥给料机进入桨叶式干化机，余热锅炉产生的蒸汽经主蒸汽管道和桨叶式干化机相连，其中凝结水通过蒸汽冷凝水管道由给水泵送入余热锅炉，干燥后的污泥进入干污泥储存仓，污泥干燥产生的干化尾气通过干化尾气管道和冷凝器相连，冷却水经冷却水进水管进入冷凝器对干化尾气进行冷却，由冷却水出水管排出，冷凝器配有废液收集池，冷凝器经过冷凝后尾气管道和化学洗涤塔相连，化学洗涤塔通过洗涤后尾气管道和活性炭吸附箱相连，净化之后的尾气通过吸附后尾气管道和风量控制阀由引风机排入烟囱。
洗涤液配置箱中的洗涤液经过进料控制阀从化学洗涤塔5顶部引入。
温度和pH控制仪通过数据采集线与装在化学洗涤塔内的热电偶连接。
洗涤液配置箱中的洗涤液经过进料控制阀从化学洗涤塔顶部引入和温度和pH控制仪通过数据采集线与装在化学洗涤塔内的热电偶连接。
本实用新型具有的有益效果是：
1，结构紧凑，操作简单，处理效率高;
2，采用非接触式换热，冷却水可以循环利用，系统需水量小，活性炭可以再生循环利用，系统运行成本低;
3，针对不同的污泥尾气排放特点，可以配置适合的化学洗涤液，已达到最佳的吸收效果，而且自动调节装置使得系统在各种干化条件下都能达到最佳的去除效率;
4，风机装在尾部，整个系统在负压状态运行，避免了臭气外漏。中试试验中采用在线烟气分析仪测量结果表明，经过本系统处理后，污泥尾气中的恶臭污染物浓度远低于国家规定的排放标准，整个干化现场完全没有恶臭的产生。
