申请日2011.03.30
公开(公告)日2011.12.28
IPC分类号C02F11/12
摘要
一种螺旋间歇式污泥挤压脱水机，包括两端分别安装在相应支承座上并由电动机2通过传动装置驱动的芯轴7，该芯轴7上设有位于滤筒9中的等螺距螺旋叶片8，滤筒9一端经可调节该端端口开度的压紧环6同出泥口14连通，所述滤筒9的另一端设有进泥口10;芯轴7与滤筒9之间的污泥挤压腔由所述螺旋叶片8分成至少两个变容积腔和等容积腔，且变容积腔与等容积腔沿芯轴7轴向相间排列;变容积腔的容积沿由进泥口10朝出泥口14的方向逐级减小，一节螺距长度为一级。采用该设备脱水后的污泥含水率低，易维护保养，占地面积小，运行成本相对较低，可连续24小时工作。
权利要求书 [支持框选翻译]
1.一种螺旋间歇式污泥挤压脱水机，包括两端分别安装在相应支承座上并由电动机(2)通过传动装置驱动的芯轴(7)，该芯轴(7)上设有位于滤筒(9)中的等螺距螺旋叶片(8)，滤筒(9)一端经可调节该端端口开度的压紧环(6)同出泥口(14)连通，所述滤筒(9)的另一端设有进泥口(10);其特征是，芯轴(7)与滤筒(9)之间的污泥挤压腔由所述螺旋叶片(8)分成至少两个变容积腔和等容积腔，且变容积腔与等容积腔沿芯轴(7)轴向相间排列;变容积腔的容积沿由进泥口(10)朝出泥口(14)的方向逐级减小，一节螺距长度为一级。
2.根据权利要求1所述螺旋间歇式污泥挤压脱水机，其特征是，所述进泥口(10)同第一个变容积腔连通。
3.根据权利要求1或2所述螺旋间歇式污泥挤压脱水机，其特征是，所述变容积腔由三节螺距长度的螺旋叶片(8)所在污泥挤压腔组成。
4.根据权利要求1或2所述螺旋间歇式污泥挤压脱水机，其特征是，等容积腔的容积同相邻的前一级变容积腔中相邻一级腔体容积相等。
5.根据权利要求1或2所述螺旋间歇式污泥挤压脱水机，其特征是，在所述滤筒(9)的上方和下方分别布置清洗喷嘴(13)。
6.根据权利要求1或2所述螺旋间歇式污泥挤压脱水机，其特征是，所述滤筒(9)为筒壁上分布有出水小孔的筒体。
7.根据权利要求1或2所述螺旋间歇式污泥挤压脱水机，其特征是，所述进泥口(10)的上端是较大口径在上的正锥形，滤筒连接的部位是较大口径在下的倒锥形。
8.根据权利要求1或2所述螺旋间歇式污泥挤压脱水机，其特征是，所述压紧环(6)上装有刮泥片。
说明书 [支持框选翻译]
螺旋间歇式污泥挤压脱水机
技术领域
本实用新型涉及污水处理所产生污泥的脱水处理设备。
背景技术
污水处理厂污水处理后，会产生大量的污泥。污泥的含水率在95%～98%之 间。目前污水处理厂对污泥脱水均采用机械脱水方式，脱水机械有真空皮带机、 离心脱水机、板框压滤机、带式压滤机等。采用这些机械脱水，只能使污泥的 含水率降低到78%～82%之间，且设备占地面积大，操作环境差，维修保养量大， 运行成本高。
实用新型内容
本实用新型要解决的技术问题是，针对现有技术存在的缺陷，提供一种螺 旋间歇式污泥挤压脱水机，采用该设备脱水后的污泥含水率低(60%)，易维护 保养，占地面积小，运行成本相对较低，可连续24小时工作。
本实用新型的技术方案是，所述螺旋间歇式污泥挤压脱水机包括两端分别 安装在相应支承座上并由电动机通过传动装置驱动的芯轴，该芯轴上设有位于 滤筒中的等螺距螺旋叶片，滤筒一端经可调节该端端口开度的压紧环同出泥口 连通，所述滤筒的另一端设有进泥口;其特征是，芯轴与滤筒之间的污泥挤压 腔由所述螺旋叶片分成至少两个变容积腔和等容积腔，且变容积腔与等容积腔 沿芯轴轴向相间排列;变容积腔的容积沿由进泥口朝出泥口的方向逐级减小， 一节螺距长度为一级。
以下对本实用新型做出进一步说明。

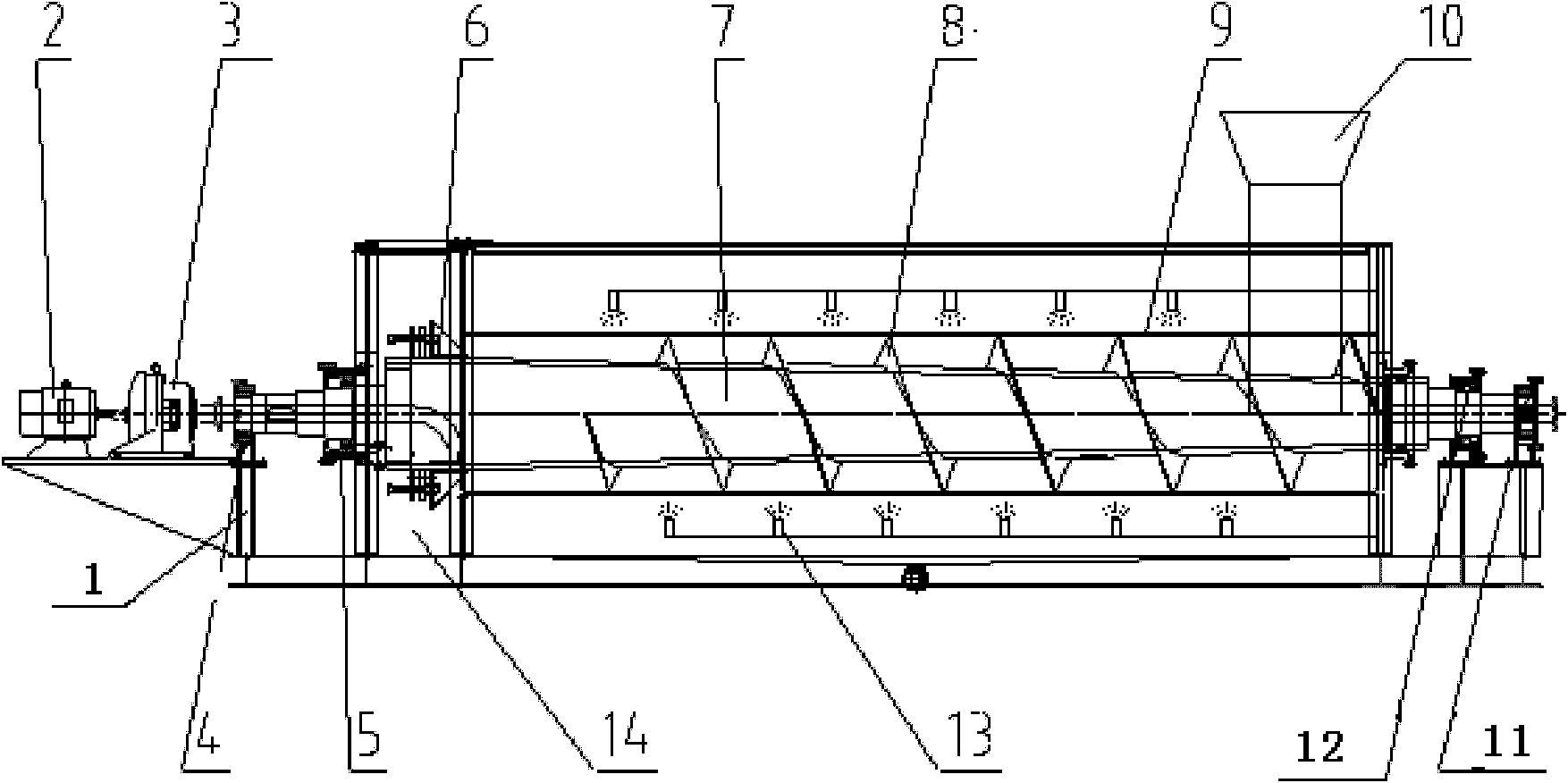

参见图1，本实用新型的工作过程和技术原理是，芯轴7在电动机2驱动下 产生转动，芯轴7上的螺旋叶片8推动从进泥口10进来的污泥向出泥口14挤 压前进，前进过程中挤出的水从滤筒9上的小孔流出;调节压紧环6与滤筒9 端口之间的间距，可以调节滤筒内挤压压力，以污泥的干度。变容积腔的容积 沿污泥行进方向是递减的，使污泥在腔体内被压缩，使水分从污泥里分离出来; 等容积腔可使污泥分子间间隙保持不再被压缩，保持水分的畅通流出;第二段 变容积腔的容积再次递减，使污泥在其中再被压缩，而第二个等容积腔使污泥 分子间间隙再次保持不被压缩;以此类推，使污泥达到所需的含水率。
由以上可知，本实用新型为一种螺旋间歇式污泥挤压脱水机，采用该设备 脱水后的污泥含水率可低至60%，易维护保养，占地面积小，运行成本相对较 低，可连续24小时工作。
