申请日2010.12.31
公开(公告)日2011.08.03
IPC分类号C02F9/06
摘要
一种移动式餐饮废水处理设备，通过采用第一重力隔油单元、第二重力隔油单元、电化学反应单元以及沉淀单元的柜体式处理设备，各工艺处理模块集成于设备中，可方便移动，实现现场处理，另外由于设备所采用的工艺核心为电化学处理，在电极板阳极和阴极之间通以直流电，主要发生的反应为电絮凝、电化学氧化和还原、电气浮等作用，加上电化学过程中不需要添加任何化学药剂，产生的污泥量少，且污泥的含水率低，这样易于处理、操作简单以及只需要改变电场的外加电压就能改变运行条件，实现了自动化控制，最终达到废水处理要求。
权利要求书 [支持框选翻译]
1.一种移动式餐饮废水处理设备，包括一柜体式处理柜(1)，其特征在于：所述的柜体式处理柜(1)内部从左到右依次用隔板(2)分隔为上部带有和外部相通的进水口(3)的进水单元(4)、上部带有同油脂回收罐(5)相导通的第一排油口(6)的第一重力隔油单元(7)、上部带有同油脂回收罐(5)相导通的第二排油口(8)的第二重力隔油单元(9)以及设置有电絮凝室(10)的电化学反应单元(11)，该电化学反应单元(11)的右边设置带有和该电化学反应单元(11)相通的入水口(13)的沉淀单元(12)，所述的第一重力隔油单元(7)、第二重力隔油单元(9)、电化学反应单元(11)以及沉淀单元(12)的底部均通过带有污泥阀(16)的管道(17)和污泥储罐(18)导通。
2.根据权利要求1所述的移动式餐饮废水处理设备，其特征在于：所述的隔板(2)的一端和柜体式处理柜(1)内顶部相连接而另一端和柜体式处理柜(1)内底部之间留有空隙。
3.根据权利要求1或权利要求2所述的移动式餐饮废水处理设备，其特征在于：所述的柜体式处理柜的内壁上环绕进水单元的进水口设置有粗格栅(14)，而环绕该粗格栅的柜体式处理柜的内壁上设置有细格栅(15)。
4.根据权利要求1或权利要求2所述的移动式餐饮废水处理设备，其特征在于：所述的第一重力隔油单元(7)的底部设置有下部竖直而上部右倾斜的第一导流板(19)。
5.根据权利要求1或权利要求2所述的移动式餐饮废水处理设备，其特征在于：所述的第二重力隔油单元(9)的底部设置有竖直向上的第二导流板(20)。
6.根据权利要求1或权利要求2所述的移动式餐饮废水处理设备，其特征在于：所述的沉淀单元(12)自上而下依次为带有泡沫排出口(27)的浮泥拦截单元层(28)、带有出水口(29)的出水层(30)以及污泥沉淀层(31)。
7.根据权利要求1或权利要求2所述的移动式餐饮废水处理设备，其特征在于：所述的电絮凝室(10)内带有内部设置电极板组(21)的电极板支架(22)，电极板支架(22)为上部设置有提手(23)的长方体框架，围绕电极板支架(22)竖直方向的每两条纵向相互平行的棱设置有挡水板(24)。
8.根据权利要求7所述的移动式餐饮废水处理设备，其特征在于：所述的电极板组(21)内的每个电极板的上端和下端分别开有两个上端凹槽(25)和两个下端凹槽(26)，两个上端凹槽(25)和两个下端凹槽(26)分别嵌入电极板支架(22)上端两根横向平行棱和下端两根横向平行棱。
说明书 [支持框选翻译]
一种移动式餐饮废水处理设备
技术领域
本发明属于水处理技术领域，具体涉及一种移动式餐饮废水处理设备。
背景技术
餐饮业在快速发展，随之而来的是餐饮废水的污染问题。餐饮废水含有大量油脂，有机污染物浓度也很高，与普通的城市生活污水有很大的差别，带来更为严重的环境问题。
餐饮废水中大量的油脂和残渣极易黏附在下水管道壁上，造成下水道堵塞。另外，大量油脂通过管网最后进入污水处理厂，难以通过常规污水处理手段去除，使出水水质明显下降。因此，餐饮废水不能直接排入城市污水管网混合城市生活污水处理，而且对于为数众多的小餐馆、大排档等，由于不具备接管的条件，餐饮废水常常未经任何处理直接排入环境中，成为重要的城市点源污染。餐饮废水常用的处理设备包括：混凝、重力隔油等物理化学方法设备以及生物法。常用的生物法由于占地面积大、处理时间长，难以应用于餐饮废水的现场处理;混凝、重力隔油等物理化学方法设备简单、操作方便，但处理效果尚不能达到废水处理要求。
发明内容
为了克服上述现有技术存在的不足，本发明的目的在于提供一种移动式餐饮废水处理设备，通过采用第一重力隔油单元、第二重力隔油单元、电化学反应单元以及沉淀单元的柜体式处理设备，各工艺处理模块集成于设备中，可方便移动，实现现场处理，另外由于设备所采用的工艺核心为电化学处理，在电极板阳极和阴极之间通以直流电，主要发生的反应为电絮凝、电化学氧化和还原、电气浮等作用，加上电化学过程中不需要添加任何化学药剂，产生的污泥量少，且污泥的含水率低，这样易于处理、操作简单以及只需要改变电场的外加电压就能改变运行条件，实现了自动化控制，最终达到废水处理要求。
为了达到上述目的，本发明所采用的技术方案是：

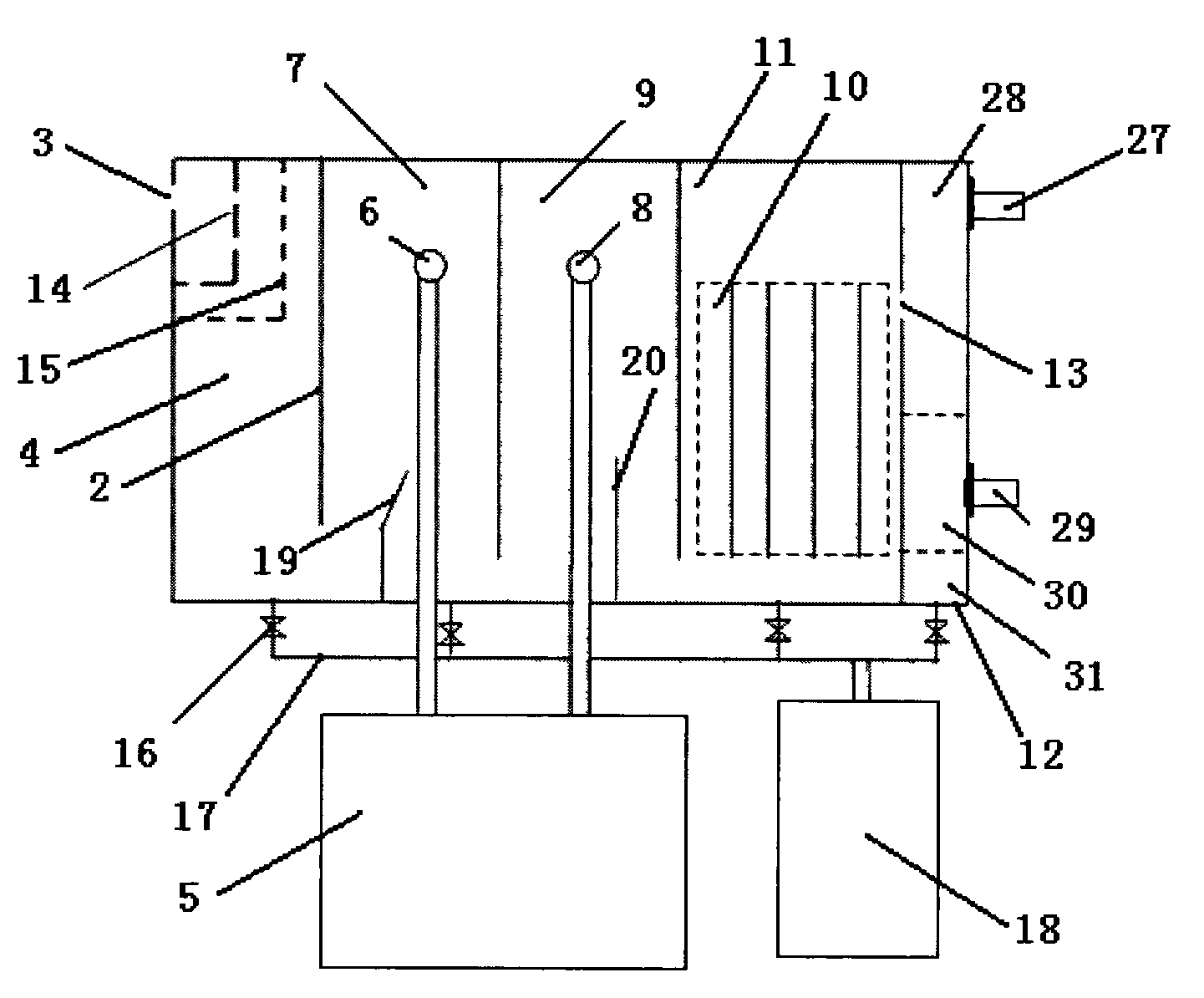

一种移动式餐饮废水处理设备，包括一柜体式处理柜1，所述的柜体式处理柜1内部从左到右依次用隔板2分隔为上部带有和外部相通的进水口3的进水单元4、上部带有同油脂回收罐5相导通的第一排油口6的第一重力隔油单元7、上部带有同油脂回收罐5相导通的第二排油口8的第二重力隔油单元9以及设置有电絮凝室10的电化学反应单元11，该电化学反应单元11的右边设置带有和该电化学反应单元11相通的入水口13的沉淀单元12，所述的第一重力隔油单元7、第二重力隔油单元9、电化学反应单元11以及沉淀单元12的底部均通过带有污泥阀16的管道17和污泥储罐18导通。
所述的隔板2的一端和柜体式处理柜1内顶部相连接而另一端和柜体式处理柜1内底部之间留有空隙。
所述的柜体式处理柜1的内壁上环绕进水单元的进水口设置有粗格栅14，而环绕该粗格栅的柜体式处理柜的内壁上设置有细格栅15。
所述的第一重力隔油单元7的底部设置有下部竖直而上部右倾斜的第一导流板19。
所述的第二重力隔油单元9的底部设置有竖直向上的第二导流板20。
所述的电絮凝室10内带有内部设置电极板组21的电极板支架22，电极板支架22为上部设置有提手23的长方体框架，围绕电极板支架22竖直方向的每两条纵向相互平行的棱设置有挡水板24。
所述的电极板组21内的每个电极板的上端和下端分别开有两个上端凹槽25和两个下端凹槽26，两个上端凹槽25和两个下端凹槽26分别嵌入电极板支架22上端两根横向平行棱和下端两根横向平行棱。
所述的沉淀单元12自上而下依次为带有泡沫排出口27的浮泥拦截单元层28、带有出水口29的出水层30以及污泥沉淀层31。
通过采用第一重力隔油单元7、第二重力隔油单元9、电化学反应单元11以及沉淀单元12的柜体式处理设备，各工艺处理模块集成于设备中，可方便移动，实现现场处理，另外由于设备所采用的工艺核心为电化学处理，在电极板组21阳极和阴极之间通以直流电，主要发生的反应为电絮凝、电化学氧化和还原、电气浮等作用，加上电化学过程中不需要添加任何化学药剂，产生的污泥量少，且污泥的含水率低，这样易于处理、操作简单以及只需要改变电场的外加电压就能改变运行条件，实现了自动化控制，最终达到废水处理要求。
