申请日2010.12.31
公开(公告)日2011.12.14
IPC分类号C02F9/04
摘要
本实用新型一种光伏废水零排放系统涉及工业水处理装置;它包括一级反渗透装置(11)，二级反渗透装置(15)，序批式Fenton装置(24)、多介质过滤器(26)、活性炭过滤器(27)、超滤装置(28)，反渗透装置等组成;PLC控制系统连接控制PH调节池(3)，袋式过滤器(6)，超滤装置(7)，一级反渗透装置(11)，二级反渗透装置(15)，序批式Fenton系统(24)，多介质过滤器(26)，活性炭过滤器(27)，超滤装置(27)，反渗透系统(32)等设备;本实用新型可将原先达标排放的水97%以上回用到生产线上去，使水资源在生产区域内循环，最少量的引入新水，仅有的少量污水处理为污泥再无害化填埋;并且占地面积少及自动化程度高，水资源的综合利用率达到97%以上。
权利要求书 [支持框选翻译]
1.一种光伏废水零排放系统，其特征在于：它包括收集池(1)、增压泵(2)、PH调节池(3)、蓄水池(4)、原水泵(5)、袋式过滤器(6)、超滤装置(7)、超滤水箱(9)、高压泵(10)、一级反渗透装置(11)、纯水箱(13)、高压泵(14)、二级反渗透装置(15)、回用水箱(17)、增压泵(18)、EDI装置(19)、EDI水箱(21)、浓水箱(22)、增压泵(23)、序批式Fenton装置(24)、增压泵(25)、多介质过滤器(26)、活性炭过滤器(27)、超滤装置(28)、超滤水箱(30)、高压泵(31)、反渗透装置(32)、加药装置(34)、浓水管道(8)、(12)、(16)、(20)、(29)、(33)以及PLC控制系统组成。
2.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述超滤装置(7)、(28)采用聚砜或聚醚砜材料制成中空纤维膜，其截留分子量为10000道尔顿。
3.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述超滤装置(7)所排出的浓水通过浓水管道(8)与蓄水池(4)及浓水箱(22)连接;超滤装置(7)的产水进入超滤水箱(9)，经过高压泵(10)泵入一级反渗透装置(11)。
4.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述一级反渗透装置(11)所排出浓水通过浓水管道(12)与浓水箱(22)连接，反渗透装置(11)产水进入纯水箱(13)，经过高压泵(14)泵入二级反渗透装置(15)。
5.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述二级反渗透装置(15)所排出浓水通过浓水管道(16)与超滤水箱(9)连接，反渗透装置(15)产水进入回用水箱(17)，经过增压泵(18)泵入EDI装置(19)。
6.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述EDI装置(19)所排出浓水通过浓水管道(20)与纯水箱(13)连接，EDI装置(19)产水进入EDI水箱(21)供光伏生产使用。
7.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述增压泵(23)将浓水箱(22)中废水泵入序批式Fenton装置(24)，经反应后，增压泵(25)从中抽取上清液泵入多介质过滤器(26)，其产水直接进入活性炭过滤器(27)，其产水再进入超滤装置(28);超滤装置(28)产水进入超滤水箱(30)，超滤装置(28)浓水通过浓水管道(29)与浓水箱(22)连接。
8.如权利要求1所述的一种光伏废水零排放系统，其特征在于：所述高压泵(31)从超滤水箱(30)抽水泵入反渗透装置(32)，反渗透产水进入纯水箱(13)所排出浓水通过浓水管道(33)与浓水箱(22)及废水处理系统连接。
9.如权利要求1所述的一种光伏废水零排放系统，其特征在于：PLC控制系统连接控制收集水池(1)，增压泵(2)，PH调节池(3)，蓄水池(4)，原水泵(5)，袋式过滤器(6)，超滤装置(7)，超滤水箱(9)，高压泵(10)，一级反渗透装置(11)，纯水箱(13)，高压泵(14)，二级反渗透装置(15)，回用水箱(17)，增压泵(18)，EDI装置(19)，EDI 水箱(21)，加药系统(34)，浓水回用部分和管路阀门系统;浓水回用部分连接控制浓水箱(22)，增压泵(23)，序批式Fenton系统(24)，增压泵(25)，多介质过滤器(26)，活性炭过滤器(27)，超滤装置(27)，超滤水箱(30)，高压泵(31)，反渗透系统(32)。
说明书 [支持框选翻译]
一种光伏废水零排放系统
技术领域：
本实用新型涉及水处理装置，具体地说是涉及工业废水的全膜法零排放装置。
背景技术：
众所周知，我国是一个水资源短缺的国家，人均水资源量约为2200m3，约为世界平均水平的四分之一。而且，我国用水浪费严重，水资源利用效率较低。我国的大部分城市都基本处于缺水状态，特别是北方地区，水资源更是紧张。在水资源紧张的同时，很多的污水厂、企业污水站都将处理过的中水白白排掉了。如何缓解用水紧张，特别是企业的生产用水紧张的局面，回用这些中水已经为大多数人认同。目前国内用水量较大的主要是企业生产用水，而且回用的水一般也主要是杂用。
发明内容：
本实用新型的目的在于提供一种光伏废水零排放系统。

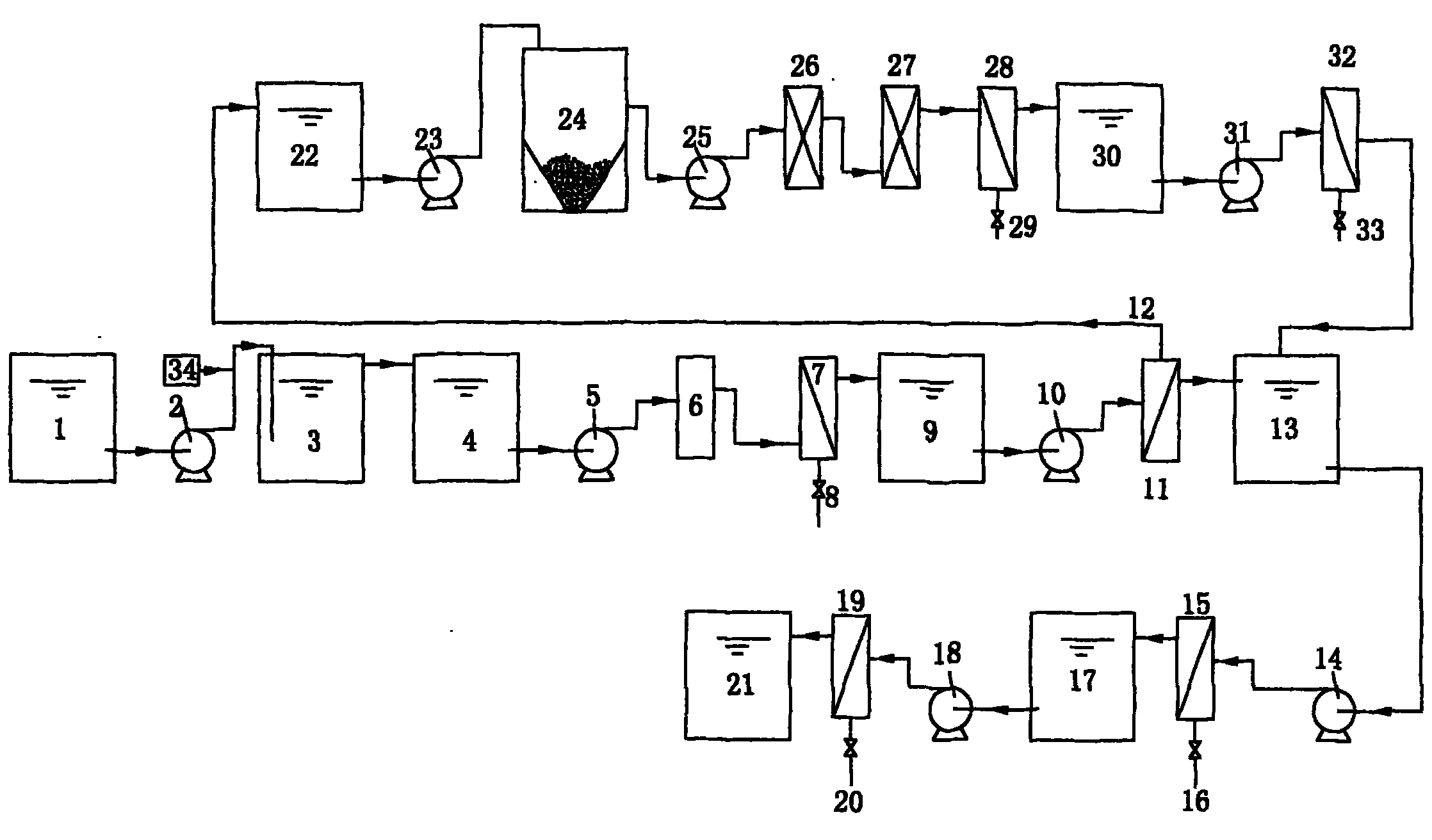

它包括收集池(1)、增压泵(2)、PH调节池(3)、蓄水池(4)、原水泵(5)、袋式过滤器(6)、超滤装置(7)、超滤水箱(9)、高压泵(10)、一级反渗透装置(11)、纯水箱(13)、高压泵(14)、二级反渗透装置(15)、回用水箱(17)、增压泵(18)、EDI装置(19)、EDI水箱(21)、浓水箱(22)、增压泵(23)、序批式Fenton装置(24)、 增压泵(25)、多介质过滤器(26)、活性炭过滤器(27)、超滤装置(28)、超滤水箱(30)、高压泵(31)、反渗透装置(32)、加药装置(34)、浓水管道(8)、(12)、(16)、(20)、(29)、(33)以及PLC控制系统组成。
所述超滤装置(7)、(28)采用聚砜或聚醚砜材料制成中空纤维膜，其截留分子量为10000道尔顿。
所述超滤装置(7)所排出的浓水通过浓水管道(8)与蓄水池(4)及浓水箱(22)连接;超滤装置(7)的产水进入超滤水箱(9)，经过高压泵(10)泵入一级反渗透装置(11)。
所述一级反渗透装置(11)所排出浓水通过浓水管道(12)与浓水箱(22)连接，反渗透装置(11)产水进入纯水箱(13)，经过高压泵(14)泵入二级反渗透装置(15)。
所述二级反渗透装置(15)所排出浓水通过浓水管道(16)与超滤水箱(9)连接，反渗透装置(15)产水进入回用水箱(17)，经过增压泵(18)泵入EDI装置(19)。
所述EDI装置(19)所排出浓水通过浓水管道(20)与纯水箱(13)连接，EDI装置(19)产水进入EDI水箱(21)供光伏生产使用。
所述增压泵(23)将浓水箱(22)中废水泵入序批式Fenton装置(24)，经反应后，增压泵(25)从中抽取上清液泵入多介质过滤器(26)，其产水直接进入活性炭过滤器(27)，其产水再进入超滤装置(28);超滤装置(28)产水进入超滤水箱(30)，超滤装置(28)浓水通过浓水管道(29)与浓水箱(22)连接。
所述高压泵(31)从超滤水箱(30)抽水泵入反渗透装置(32)，反渗透产水进入纯水箱(13)所排出浓水通过浓水管道(33)与浓水箱(22)及废水处理系统连接。
PLC控制系统连接控制收集水池(1)，增压泵(2)，PH调节池(3)，蓄水池(4)，原水泵(5)，袋式过滤器(6)，超滤装置(7)，超滤水箱(9)，高压泵(10)，一级反渗透装置(11)，纯水箱(13)，高压泵(14)，二级反渗透装置(15)，回用水箱(17)，增压泵(18)，EDI装置(19)，EDI水箱(21)，加药系统(34)，浓水回用部分和管路阀门系统;浓水回用部分连接控制浓水箱(22)，增压泵(23)，序批式Fenton系统(24)，增压泵(25)，多介质过滤器(26)，活性炭过滤器(27)，超滤装置(27)，超滤水箱(30)，高压泵(31)，反渗透系统(32)。
本实用新型其优点是：
由于以生产线排出水作为原水，考虑到这些原水水质未经混合，金属离子组分简单，COD含量低，针对原水中的悬浮物，采用微滤和超滤装置予以去除;而针对含量不高的COD，则通过超滤及反渗透装置浓缩后再由序批式Fenton装置加以去除，使出水达到企业生产用水的要求。本实用新型的原水由于在反渗透之前分别经过微滤及超滤处理，预处理的效果比机械过滤器更好，不仅保护了反渗透，减少反渗透的清洗次数，增加反渗透膜使用寿命，同时也可以使系统运行更加稳定出水水质更好。
它直接将生产线废水直接回用到生产线本身，避免了现有技术中结构复杂、占地面积大、成本高及处理效果不理想的问题。本发明处 理效果好、可将原先达标排放或回用的水97%以上回用到生产线上去，使水资源在生产区域内循环，最少量的引入新水，仅有的少量污水处理为污泥再无害化填埋。并且占地面积少及自动化程度高，水资源的综合利用率达到97%以上。
