申请日2011.02.14
公开(公告)日2011.11.09
IPC分类号C02F1/74; C02F1/72
摘要
本实用新型提供一种污水液体交换池，该交换池包括有液体交换池主体，在所述液体交换池主体的两侧部各设有一个进液或进气接口，在所述液体交换池主体的上部中心处设有排出接头，在所述液体交换池主体的一侧面中心处上设有减压接头。所述液体交换池主体的形状结构是一个中空的四方体。进液或进气接口、减压接口、排出接头的直径尺寸范围均为φ2～φ6mm。本实用新型的效果是该污水液体交换池能够有效充分的实现液体交换，并保证压力的安全，独有的减压接口设计，使内部压力基本保持在设定值，其减压变化量仅为进液口压力变化量8%。
权利要求书

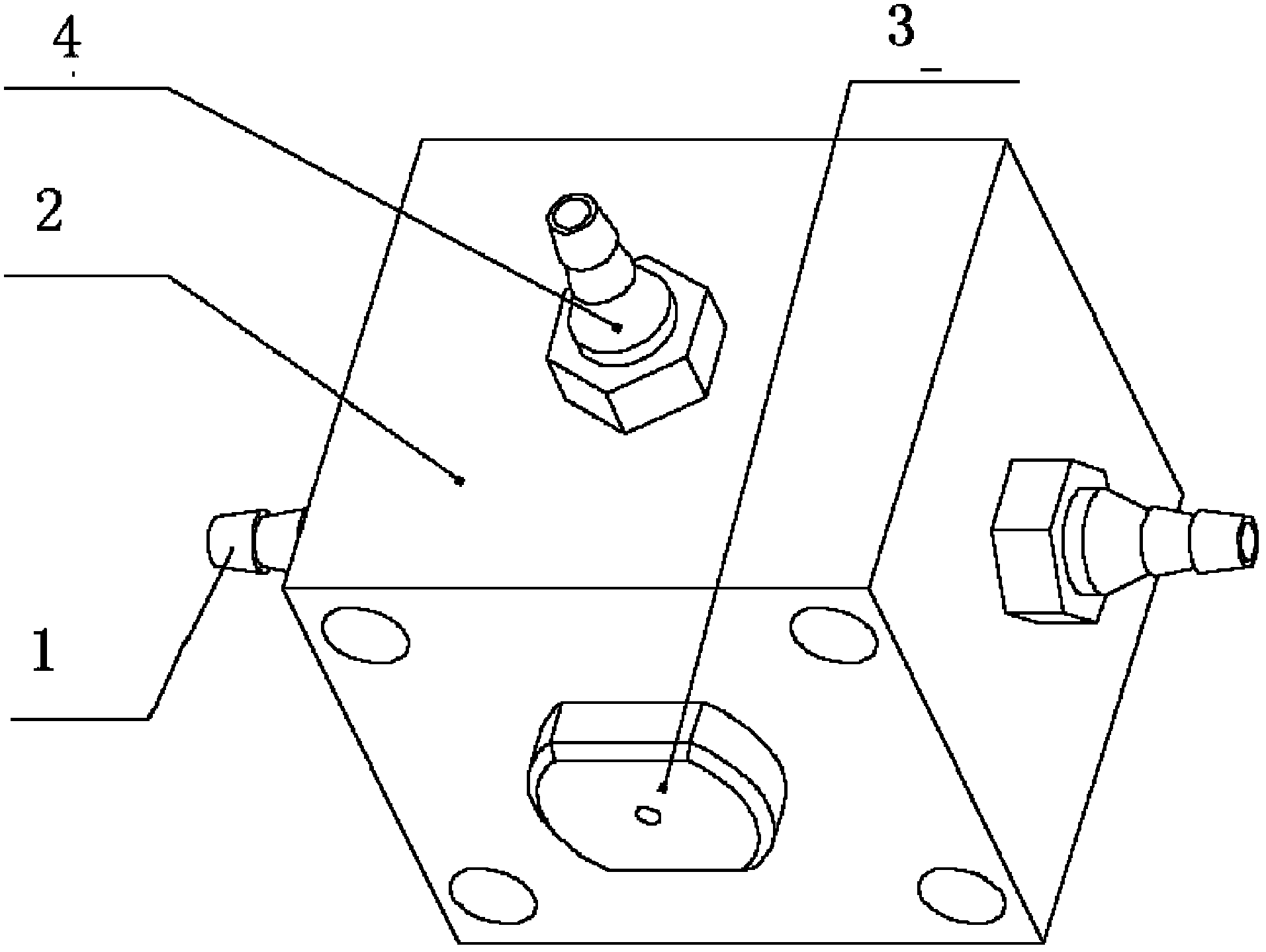

1.一种污水液体交换池，其特征是：该交换池包括有液体交换池主体(2)，在所述液体交换池主体(2)的两侧部各设有一个进液或进气接口(1)，在所述液体交换池主体(2)的上部中心处设有排出接头(4)，在所述液体交换池主体(2)的一侧面中心处上设有减压接头(3)。
2.根据权利要求1所述的污水液体交换池，其特征是：所述液体交换池主体(2)的形状结构是一个中空的四方体。
3.根据权利要求1所述的污水液体交换池，其特征是：进液或进气接口(1)、减压接口(3)、排出接头(4)的直径尺寸范围均为φ2～φ6mm。
说明书
污水液体交换池
技术领域
本实用新型涉及一种污水液体交换池。
背景技术
紫外(UV)吸收光度法在水质监测中，当光吸收系数(SAC)与化学需氧量或高锰酸盐指数具有相关性时，可将紫外(UV)光吸收系数(SAC)折算成化学需氧量或高锰酸盐指数，此法快捷方便、无二次污染、可实现在线监测。在河流、湖泊、海洋、工厂排水、污水处理等水质管理中有机物浓度COD的在线检测中都具有广泛的应用。
此外，污水气液交换处理是污水物理处理法之一种。系采用向污水中打入或溶入氧气或其他能起氧化作用的气体，以氧化水中的某些化学污染物，特别是有机物，或者使溶解于废水中的挥发性污染物转移到气体中逸出，使废水净化的方法。这其中影响气液交换的因素有：气液接触面积和方式、气液交换设备、废水性质、水温、pH值、气液比等。
气液交换实际上是气体在气液二相间的转移，是气体的传质过程。气液二相处于平衡状态时，液相所溶解的气体达到饱和，此时液相中某种气体组分的浓度和它在气相中的分压有一个固定的关系。如果这个浓度和与之相对应的分压处于平衡状态，气体即不在气液间转移。如果液相中某种气体的浓度超过平衡状态下的浓度，溶液中的气体就要向气相转移;如果液相中此气体的浓度低于平衡状态下的浓度，气相中的气体分子就要向液相转移。前一种转移过程称为解吸，后一种则称为吸收。气体解吸和吸收的机理可用双膜理论或渗透理论来解释。气液交换的推动力是液相中气体的实际浓度和平衡浓度之差。
现有的污水液体交换池在结构上占地空间比较大，且需要很长的时间 进行气液的交换。
发明内容
为解决上述问题，本实用新型的目的是提供一种污水液体交换池。
为实现上述的目的，本实用新型采用的技术方案是提供一种污水液体交换池，其中：该交换池包括有液体交换池主体，在所述液体交换池主体的两侧部各设有一个进液或进气接口，在所述液体交换池主体的上部中心处设有排出接头，在所述液体交换池主体的一侧面中心处上设有减压接头。
所述液体交换池主体的形状结构是一个中空的四方体。
进液或进气接口、减压接口、排出接头的直径尺寸范围均为φ2～φ6mm。
本实用新型的效果是该污水液体交换池由于在污水液体交换池主体的两侧部各设有进液或进气接口，在液体交换池主体的上部中心处设有排出接头，在液体交换池主体的一侧面中心处上设有减压接头，能够实现气液交换，并保证压力的安全。
