申请日2010.03.30
公开(公告)日2010.08.04
IPC分类号C02F103/38; C02F9/10; C02F101/34; C02F1/28; C02F1/04
摘要
本发明公开了一种含聚乙二醇二甲醚工业废水的处理设备及方法，该方法对高浓度的含NHD废水先进行一级蒸馏，再进行二级蒸馏，二级蒸馏后的馏份经冷却进产品罐，一级蒸馏蒸出的馏份与生产流程产生的低浓度的含NHD废水在吸附池内进行粉煤灰吸附。该方法可对高浓度NHD废水，实现回收处理，对低浓度NHD废水也可实现达标排放，解决了因排放含NHD废水带来的环境污染及资源浪费问题，实现了污水COD的合格排放，避免了对生化系统的抑制，为煤化工实现废水的清洁生产提供解决途径，具有一定的社会效益。同时还能回收污水中的NHD溶剂，为煤气净化节约成本。
权利要求书
1.一种含聚乙二醇二甲醚工业废水的处理设备，其特征是，包括高浓度集水池，高浓度集水池通过高浓度泵与一级蒸馏釜相连，一级蒸馏釜下端与二级蒸馏釜相连，二级蒸馏釜通过二级换热器与产品罐相连，一级蒸馏釜上端通过一级换热器连接低浓度集水池，低浓度集水池连着吸附池。
2.按照权利要求1所述的一种含聚乙二醇二甲醚工业废水的处理设备，其特征是，所述的一级换热器上设有一级抽气器，二级换热器上设有二级抽气器。
3.按照权利要求1所述的一种含聚乙二醇二甲醚工业废水的处理设备，其特征是，所述的吸附池内设有多个分级搅拌器。
4.一种含聚乙二醇二甲醚工业废水的处理方法，其特征是，包括如下步骤：
(1)对高浓度的含NHD废水先进行一级蒸馏，蒸出馏份，剩下的液体进入二级蒸馏釜二级蒸馏，二级蒸馏出的馏份经二级换热器的换热、冷凝、提浓后进入产品罐，二级蒸馏后的釜底残渣送入锅炉掺烧;
(2)一级蒸馏蒸出的馏份经一级换热器进入低浓度集水池，与生产流程产生的低浓度的含NHD废水混合，混合后废水在吸附池内进行粉煤灰吸附，废水COD浓度将下降到600mg/L以下后排出或进入普通污水处理系统，吸附后的粉煤灰送入锅炉掺烧。
5.按照权利要求4所述的一种含聚乙二醇二甲醚工业废水的处理方法，其特征是，所述的高浓度含NHD废水是指NHD含量大于3wt%的废水;低浓度含NHD废水是指含NHD含量小于1wt%的废水。
6.按照权利要求4所述的一种含聚乙二醇二甲醚工业废水的处理方法，其特征是，所述的一级蒸馏在-60～-90KPa范围内、温度控制在40～70℃。
7.按照权利要求4所述的一种含聚乙二醇二甲醚工业废水的处理方法，其特征是，所述的二级蒸馏在140～160℃，-60～-90KPa范围内。
8.按照权利要求4所述的一种含聚乙二醇二甲醚工业废水的处理方法，其特征是，粉煤灰用量比例范围不少于30kg/吨废水。
说明书
一种含聚乙二醇二甲醚工业废水的处理设备及方法
技术领域
本发明涉及一种工业废水的处理，特别涉及一种含聚乙二醇二甲醚(NHD)工业废水的处理设备及方法，属于环境工程技术领域。
背景技术
NHD应用于煤制合成气的净化以及天然气、油田气、炼厂气和煤气中酸性气体的脱除，尤其是对CO2和H2S具有优良的吸收脱除功能，对脱水、脱油等方面也有突出功效和较好的选择性。该工艺净化酸性气体时，产生的过滤反冲洗水、冷凝液、检修冲洗水中含有大量的NHD，其含量通常可达3～10%(COD高达300000mg/L)。目前针对该类NHD废水处理有的是用于磨煤机制备煤浆，结果造成严重浪费，产生的气味也污染环境;有的直接排入污水处理系统结果对后序的生化系统产生严重的抑制作用，极易造成污水超标排放、污染环境。
醚类物质具有特殊的分子结构，在自然界中承担醚类降解功能微生物仅有很少的几种，在醚类废水生化处理过程中表现出难降解性。
聚乙二醇二甲醚(NHD)有机溶剂价格较高，携带到废水中除了对环境构成污染、同时也造成一定的经济损失。
发明内容
为解决生产过程中排放的含NHD废水带来的环境污染及资源浪费问题，本发明的目的是提供一种含聚乙二醇二甲醚(NHD)工业废水的处理设备及方法。该方法可对高浓度NHD废水，实现回收处理，对不适宜回收处理的低浓度NHD废水也可实现达标排放。
为实现上述目的，本发明采用如下技术方案：

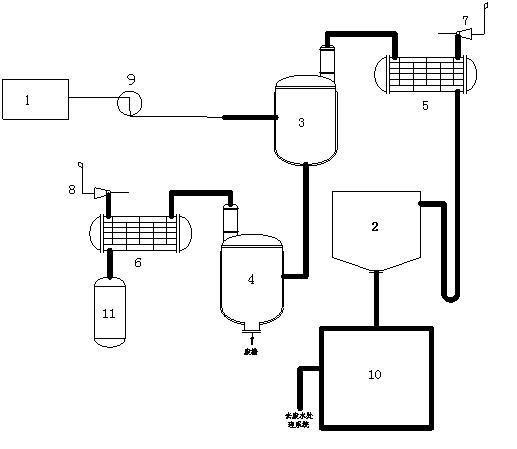

一种含聚乙二醇二甲醚工业废水的处理设备，包括高浓度集水池，高浓度集水池通过高浓度泵与一级蒸馏釜相连，一级蒸馏釜下端与二级蒸馏釜相连，二级蒸馏釜通过二级换热器与产品罐相连，一级蒸馏釜上端通过一级换热器连接低浓度集水池，低浓度集水池连着吸附池。
所述的一级换热器上设有一级抽气器，二级换热器上设有二级抽气器。
所述的吸附池内设有多个分级搅拌器。
一种含聚乙二醇二甲醚工业废水的处理方法，包括如下步骤：
(1)对高浓度的含NHD废水先进行一级蒸馏，蒸出馏份，剩下的液体进入二级蒸馏釜二级蒸馏，二级蒸馏出的馏份经二级换热器的换热、冷凝、提浓后进入产品罐，二级蒸馏后的釜底残渣送入锅炉掺烧;
(2)一级蒸馏蒸出的馏份经一级换热器进入低浓度集水池，与生产流程产生的低浓度的含NHD废水混合，混合后废水在吸附池内进行粉煤灰吸附，废水COD浓度将下降到600mg/L以下后排出或进入普通污水处理系统，吸附后的粉煤灰送入锅炉掺烧。
所述的高浓度含NHD废水是指NHD含量大于3wt%的废水;低浓度含NHD废水是指含NHD含量小于1%(wt%)的废水。
所述的一级蒸馏在-60～-90KPa范围内、温度控制在40～70℃。
所述的二级蒸馏在140～160℃，-60～-90KPa范围内。
吸附时间不少于1小时。粉煤灰用量比例范围不小于30kg/吨废水。吸附后pH中性。
粉煤灰是指水煤浆气化炉正常生产过程中自气化炉内排出的灰(渣)，含碳量大于10%wt%。
本发明的有益效果是：
本发明解决了含NHD的醚类废水排放过程中带来的环境污染及资源浪费问题，解决了高浓度醚类废水对生化处理系统的抑制，实现了污水的达标排放，为煤化工实现废水的清洁生产提供解决途径，具有一定的社会效益，同时还能回收污水中的NHD溶剂，为煤气净化节约成本。
