申请日2010.04.07
公开(公告)日2010.12.22
IPC分类号C02F1/20
摘要
本实用新型涉及一种高浓度氨氮废水吹脱装置，特别采用向碱性废水中添加吹脱氨氮助剂降低废水中的氨氮的装置。该装置包括吹氨氮助剂储罐、吹氮反应釜、曝气机、氨氮吸收塔、缓冲罐、碱液储罐、计量泵、废水输送泵、真空泵、热电偶和pH计。该装置能够有效降低废水中氨氮。
权利要求书

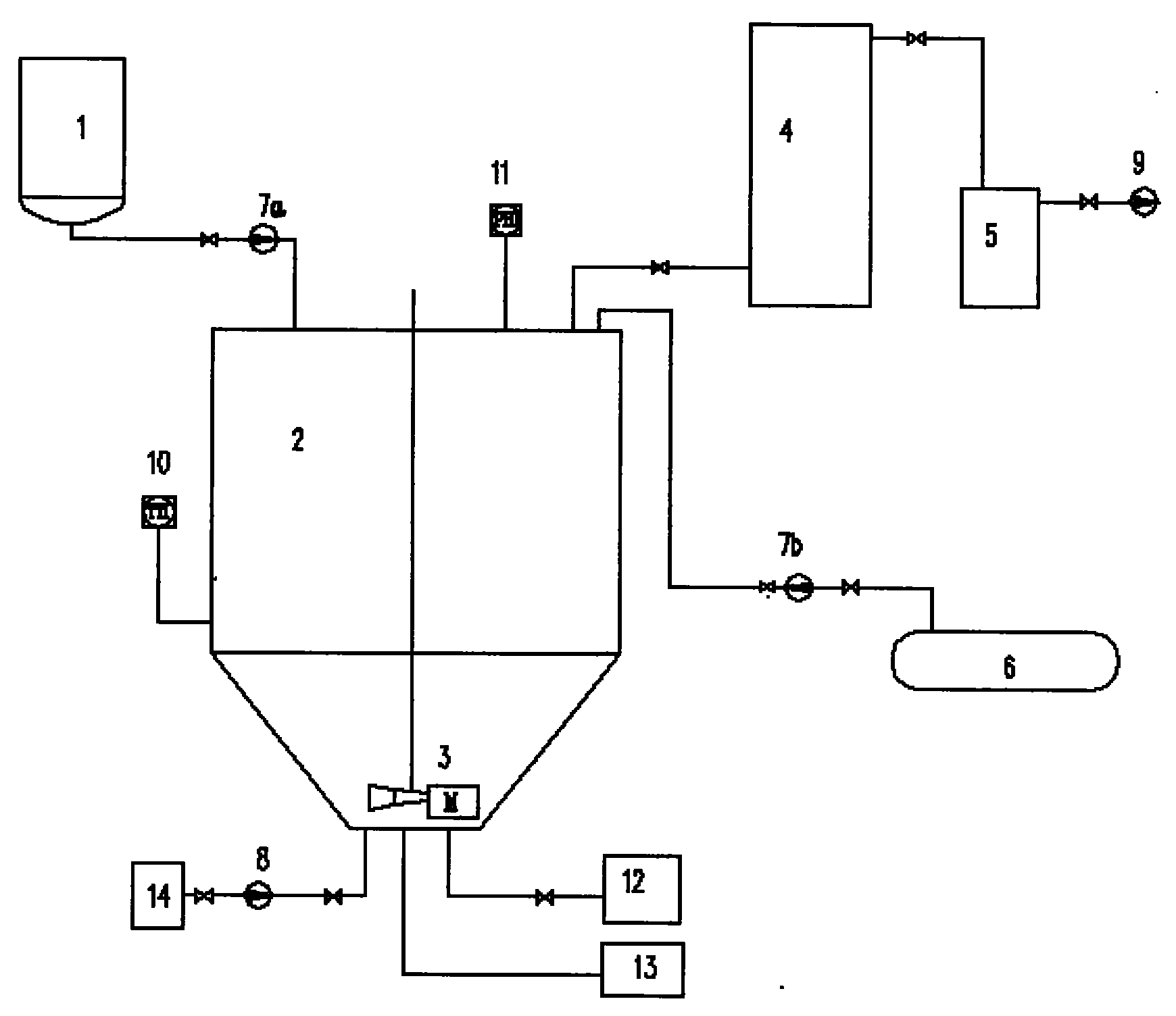

1.一种高浓度氨氮废水吹脱装置，其特征在于包括吹氨氮助剂储罐(1)、吹氮反应釜(2)、曝气机(3)、氨氮吸收塔(4)、缓冲罐(5)、碱液储罐(6)、计量泵、废水输送泵(8)、真空泵(9)、热电偶(10)和pH计(11)，吹氨氮助剂储罐(1)的出口与吹氮反应釜(2)的第一上进口相连，吹氨氮助剂储罐(1)与吹氮反应釜(2)之间的连接管道上设有第一计量泵(7a)，以控制吹氨氮助剂进入到吹氮反应釜内的量，废水储存池(14)的出口与吹氮反应釜(2)的第一下进口相连，废水储存池与吹氮反应釜之间的连接管道上设有输送泵(8)，以控制出入到吹氮反应釜内的废水，碱液储罐(6)的出口与吹氮反应釜(2)的第二上进口相连，碱液储罐(6)与吹氮反应釜(2)之间设有第二计量泵(7b)，以控制碱液进入到吹氮反应釜内的量，蒸汽发生器(12)的出口与吹氮反应釜(2)第二下进口相连，曝气机(3)设于吹氮反应釜(2)底部，吹氮反应釜(2)的下出口与达标废水管道(13)相连，pH计(11)设于吹氮反应釜(2)的上方，吹氮反应釜(2)上还设有热电偶(10)，吹氮反应釜(2)的上出口与氨氮吸收塔(4)的进口相连，氨氮吸收塔(4)的出口与缓冲罐(5)的进口相连，缓冲罐(5)的出口与真空泵(9)相连。
说明书
高浓度氨氮废水吹脱装置
一、技术领域
本实用新型涉及一种高浓度氨氮废水吹脱装置。
二、背景技术
氨氮是水体中重要的污染物，主要来自于石化、焦化、冶金、畜牧养殖和城镇生活污水等。过量的氨氮进入水体后会促使水体富营养化，引起水质恶化，毒害水生生物，甚至危害人体健康。目前废水中的氨氮脱除通常采用生物法，采用生物硝化与反硝化方法将氨氮转化为氮气释放于大气，如中国专利00132076，00123308，0010543，00206626，00243396等，这种生物方法脱氮效果好，但设备复杂庞大，且脱除周期长。中国专利96233019公开了一种填料吹脱吸收塔，通过气液接触相去除废水中无机氮，其处理过程是含氮废水经喷淋、减水等形式形成细小水滴，与鼓风逆流空气接触，吹脱废水中的氨氮。专利02220442.3公开了一种利用超声波气振作用，破坏NH3-N的稳定分子结构从而达到脱除氨氮的目的。200420091999.7公开了一种处理工业氨氮废水脱氨氮塔，该装置针对专利CN1367147A公开的脱氮剂开发的脱氮装置，该装置塔体内布置有液体分布管、除沫器、塔板和空气分布器。但氨氮吹脱后进入大气会造成二次污染。
三、发明内容
发明目的：针对上述技术缺陷，本发明提供一种高浓度氨氮废水处理-氨氮回收一体装置。
技术方案：一种高浓度氨氮废水吹脱装置，包括吹氨氮助剂储罐、吹氮反应釜、曝气机、氨氮吸收塔、缓冲罐、碱液储罐、计量泵、废水输送泵、真空泵、热电偶、pH计，吹氨氮助剂储罐的出口与吹氮反应釜的第一上进口相连，吹氨氮助剂储罐与吹氮反应釜之间的连接管道上设有第一计量泵，以控制吹氨氮助剂进入到吹氮反应釜内的量，废水储存池出口与吹氮反应釜的第一下进口相连，废水储存池与吹氮反应釜之间的连接管道上设有输送泵，以控制出入到吹氮反应釜内的废水，碱液储罐的出口与吹氮反应釜的第二上进口相连，碱液储罐与吹氮反应釜之间设有第二计量泵，以控制碱液进入到吹氮反应釜内的量，蒸汽发生器的出口与吹氮反应釜第二下进口相连，曝气机设于吹氮反应釜底部，吹氮反应釜的下出口与达标废水管道相连，pH计设于吹氮反应釜的上方，吹氮反应釜上还设有热电偶，吹氮反应釜的上出口与氨氮吸收塔的进口相连，氨氮吸收塔的出口与缓冲罐的进口相连，缓冲罐的出口与真空泵相连。
有益效果：本发明提供一种高浓度氨氮吹脱装置。本装置利用向废水中投加吹脱助剂，并调废水pH，并通入蒸汽吹脱高浓度氨氮。该装置能够有效降低废水中氨氮。
