申请日2010.12.23
公开(公告)日2011.05.25
IPC分类号E03B7/07; E03C1/12
摘要
光伏超纯水废水的回用技术是：使用双管路供水装置，对收集的废水增压，保持废水回用管恒定的水压，用于清洗用水。双管路供水装置上的自来水进口管、废水进口管上都串接了一个单向阀，然后两路管道并联到回用水输出管上;回用水输出管道上串接了一个水压检测装置，和变频控制装置有电路连接;废水进口管道上并联了两组增压装置，然后再通过单向阀连接到回用水输出管道上。变频控制装置能接受水压检测装置传输来的信号，将采集信号与设定值进行比较和处理后，发出信号控制增压装置工作或关闭;在废水进口管无水时，自动打开自来水进口管。本发明能将大量的工业废水回用于硅锭清洗和冷却水。
权利要求书
1.光伏超纯水废水的回用技术，其特征在于包括以下步骤：
(1)使用双管路供水装置中的相关机构，对收集的废水增压;
(2)检测废水回用管的动态水压，并与设定值进行比较和处理后，控制工作系统的运行状态，保持废水回用管恒定的水压;
(3)在废水管无水时，打开自来水进口管单向阀。
2.双管路供水装置，包括自来水进口管，废水进口管、单向阀、回用水输出管、废水排放管、变频控制装置、水压检测装置、增压装置;其特征在于：所述自来水进口管、废水进口管管道上都串接了一个单向阀，然后两路管道并联到回用水输出管上;
所述回用水输出管上串接了一个水压检测装置，和变频控制装置有电路连接;
所述废水进口管上并联了两组增压装置，然后再通过单向阀连接到回用水输出管上;
所述增压装置和变频控制装置有电路连接;所述的变频控制装置能接受水压检测装置传输来的信号，将采集信号与设定值进行比较和处理后，发出信号控制增压装置工作或关闭。
说明书
光伏超纯水废水的回用技术和双管路供水装置
技术领域
本发明属于水处理领域，具体地说是涉及光伏超纯水废水的回用技术和双管路供水装置。
背景技术
在太阳能光伏行业中，清洗硅原料以及硅片等需要使用纯度很高的超纯水(电阻率达18MΩ)。一般制作超纯水采用的是2级RO处理系统加EDI电再生技术，此种制造工艺产水率一般为60%-80%，长期使用势必要排放含有盐类物质的高浓度废水，以100 MW的多晶硅生产线为例，原水供应约为35.7T/小时，每小时产生的废水为10.7吨，如果按常规直接排放，就会大大增加工业废水的处理量。
发明内容
本发明的目的在于提供光伏超纯水废水的回用技术和双管路供水装置，大部份废水回用，用于对水质要求不高但用水量大的清洗工序，可以大大减少工业废水的处理量，同时节省自来水供应量，从而达到节能减排，降低企业成本的目的。
为了实现上述目的，本发明的技术方案如下：
硅材料清洗废水的回用方法其特征在于包括以下步骤：
(1)使用双管路供水装置中的相关机构，对收集的废水增压;
(2)检测废水回用管的动态水压，并与设定值进行比较和处理后，控制工作系统的运行状态，保持废水回用管恒定的水压;
(3)在废水管无水时，打开自来水进口管单向阀。
保持废水回用管恒定的水压，用于硅锭清洗、冷却水补充以及车间清洁用水。

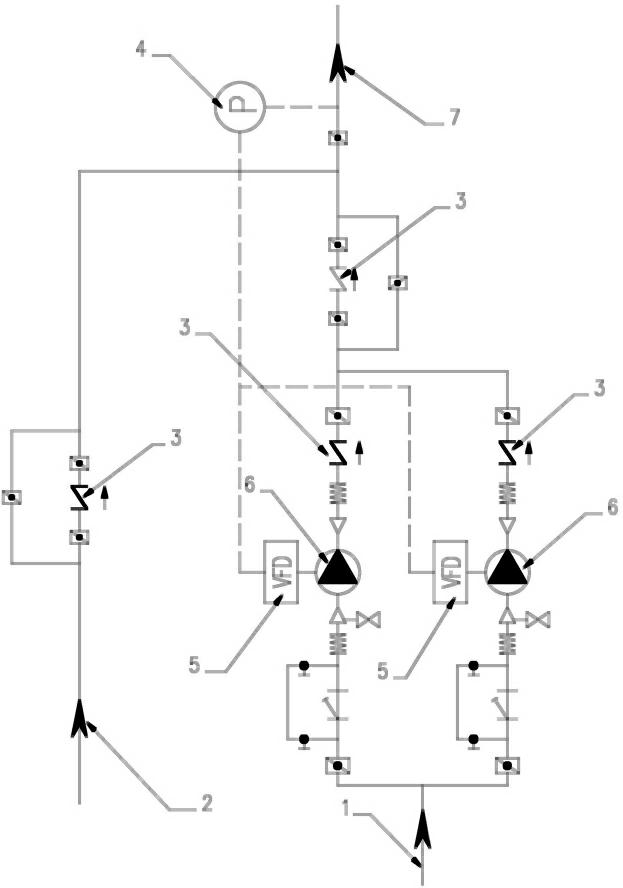

双管路供水装置包括自来水进口管，废水进口管、单向阀、回用水输出管、废水排放管、变频控制装置、水压检测装置、增压装置。
自来水进口管、废水进口管管道上都串接了一个单向阀，然后两路管道并联到回用水输出管上;
回用水输出管上串接了一个水压检测装置，和变频控制装置有电路连接;
废水进口管上并联了两组增压装置，然后再通过单向阀连接到回用水输出管上，增压装置和变频控制装置有电路连接;由于增压装置的运作，方能把低落差的废水源源不断地输送到回用水输出管里去;
所述的变频控制装置能接受水压检测装置传输来的信号，将采集信号与设定值进行比较和处理后，发出信号控制增压装置工作或关闭。
