申请日2007.01.18
公开(公告)日2007.12.26
IPC分类号C02F3/02; C02F7/00
摘要
本实用新型公开了一种“手、自”一体化无动力曝气溶氧多功能水处理机，包括：曝气溶氧箱、过滤罐和气水分离器，曝气溶氧箱的输入端与原水进水管相连，其输出端通过水气分离器与过滤罐相连。本实用新型通过曝气溶氧箱可以使原水无需动力就可以大大增加水与空气的接触面，加速气水溶合并起到扰流作用，形成紊流状态，从而可有效挥发原水中溶解性气体和某些挥发性物质如CO2、NH3-H，同时空气中的氧不断溶入原水中，还可以进行硝化反应，使NH3及NH4氧化为NO3-N进入下一处理过程。
权利要求书

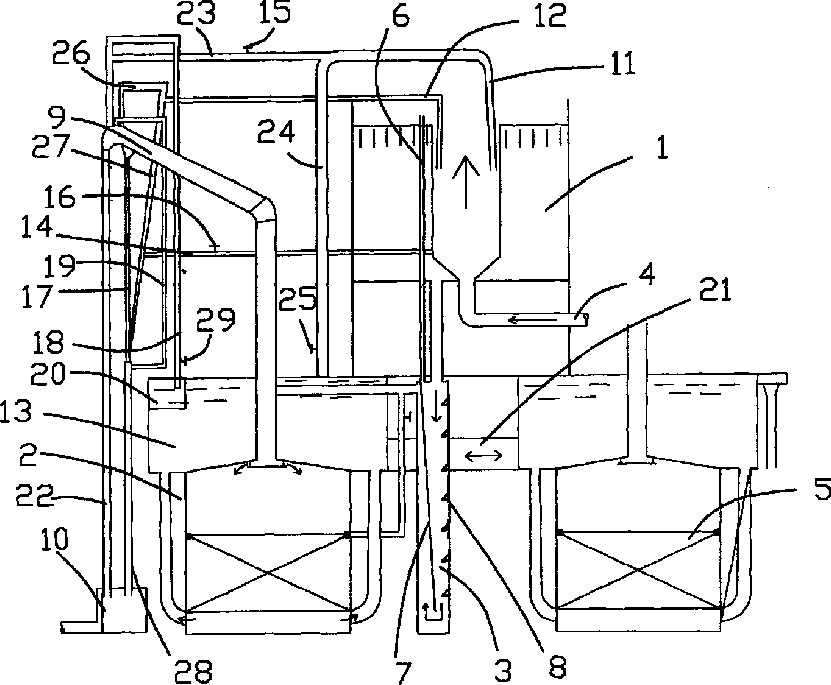

1、一种“手、自”一体化无动力曝气溶氧多功能水处理机，其特征 在于，包括：曝气溶氧箱、过滤罐和气水分离器，曝气溶氧箱的输入端 与原水进水管相连，其输出端通过水气分离器与过滤罐相连。
2、根据权利要求1所述的“手、自”一体化无动力曝气溶氧多功能 水处理机，其特征在于，所述曝气溶氧箱包括箱体、溢水槽和多极折板， 箱体上部开口，溢水槽水平设置在箱体开口的上部，多极折板安装在溢 水槽的下方;其中，所述溢水槽为锯齿边管式，溢水槽底部开有孔。
3、根据权利要求1或2所述的“手、自”一体化无动力曝气溶氧多 功能水处理机，其特征在于，所述气水分离器为中间设置有斜板的双斜 筒式U形管，其输入管与所述曝气溶氧箱的输出端相连，其输出管分为 两路，一路连接到所述过滤罐上部的入口，另一路连接到所述过滤罐侧 壁的入口，并与设置在该过滤罐内的滤体的上表面位于同一水平面上， 该气水分离器的输入管上还设置有逸气管，在该输入管的与所述斜板相 对的内壁上还设置有若干斜块。
4、根据权利要求3所述的“手、自”一体化无动力曝气溶氧多功能 水处理机，其特征在于，还包括大虹吸管和大虹吸下降管，大虹吸管的 低端与所述过滤罐的上部入口相连，该大虹吸管的高端低于所述曝气溶 氧箱的溢水槽的水平面高度，并通过大虹吸下降管与一水封箱相连，大 虹吸下降管的一端与所述大虹吸管高端的管底相连，另一端通过所述辅 助虹吸下降管与所述水封箱相连。
5、根据权利要求4所述的“手、自”一体化无动力曝气溶氧多功能 水处理机，其特征在于，还包括一大分流管和清水箱，清水箱设置在所 述过滤罐的下游，所述大分流管的输入端与所述原水进水管相连，其输 出端分为第一气路和第一水路，第一水路与所述清水箱相连，第一气路 连接到所述大虹吸管的高端，并在该支路上设置有第一控制阀。
6、根据权利要求5所述的“手、自”一体化无动力曝气溶氧多功能 水处理机，其特征在于，还包括一小分流管，该小分流管的输入端与所 述原水进水管相连，其输出端分为第二气路和第二水路，第二水路通过 所述辅助虹吸下降管与所述水封箱相连，第二气路连接到所述大虹吸管 的高端。
7、根据权利要求6所述的“手、自”一体化无动力曝气溶氧多功能 水处理机，其特征在于，还包括一手动控制冲洗管，该冲洗管的一端与 所述原水进水管相连，另一端连接到所述第二气路的管上，所述冲洗管 上设置有第二控制阀。
8、根据权利要求7所述的“手、自”一体化无动力曝气溶氧多功能 水处理机，其特征在于，在所述清水箱内还设置有破坏水箱，该破坏水 箱的上部与所述清水箱相通，在所述大虹吸管的高端和所述辅助虹吸下 降管之间还设置有抽气管，在所述第一气路和破坏水箱之间还设置有破 坏管，在该破坏管上设有第三控制阀。
说明书
“手、自”一体化无动力曝气溶氧多功能水处理机
技术领域
本实用新型涉及水处理设备领域，尤其涉及一种适用于无动力原水 曝气、溶氧、水体过滤的手动或全自动一体化的多功能水处理机，可用 于泳池、景观水、湖水、水厂水处理等。
背景技术
当今各有限能源日益紧张，特别是涉及广大人民日常生活健康方面 的水、电等。在提倡环保、节能、建设小康、构建和谐社会的今天，更 显尤为重要。在水处理方面各类过滤设备层出不穷，其中常见的沙缸压 力过滤系统、重力无阀滤池、虹吸滤池等等。但其均存在一些缺点，如 不管哪种材质的压力过滤系统，电机能耗量都比较高。因为其为封闭式 的，单体设备本身不能对原水进行曝气(曝气需增加动力设备)、溶氧以 及进行硝化、反硝化等氧化反应，仅仅只是一种过滤，而进行水处理这 曝气、溶氧又是必须的。传统无阀滤池在材料，滤料配合构造，工厂规 模生产方面存在一定局限性，且占地面积较大，易腐蚀。在自动控制方 面，多个单体并用，经常会出现联动现象造成反冲洗不起来，原水不经 滤体而直接排走，或反冲洗不停止等，所谓“跑水”现象造成水资源的 浪费。还有，需设大溶量反冲洗清水箱，否则反冲洗时反冲洗水量不够， 会造成冲洗不彻底，或冲洗不起来的现象。反冲强度、反冲洗时间随原 水变化也不易操作、控制。特别是当水体很干净或含泥量比较大的原水 时，滤料长期不反冲洗易板结或因泥沙过多沉积反冲不起来等方面缺陷。 上述缺陷问题均影响其工厂规模化生产及广泛应用。
实用新型内容
针对上述存在的问题，本实用新型的目的在于提供一种“手、自” 一体化无动力曝气溶氧多功能水处理机，该处理机无需动力就能够进行 曝气、溶氧等处理。
为实现上述目的，本实用新型提供的一种“手、自”一体化无动力 曝气溶氧多功能水处理机包括：曝气溶氧箱、过滤罐和气水分离器，曝 气溶氧箱的输入端与原水进水管相连，其输出端通过水气分离器与过滤 罐相连。
进一步地，所述曝气溶氧箱包括箱体、溢水槽和多极折板，箱体上 部开口，溢水槽水平设置在箱体开口的上部，多极折板安装在溢水槽的 下方;其中，所述溢水槽为锯齿边管式，溢水槽底部开有孔。
进一步地，所述气水分离器为中间设置有斜板的双斜筒式U形管， 其输入管与所述曝气溶氧箱的输出端相连，其输出管分为两路，一路连 接到所述过滤罐上部的入口，另一路连接到所述过滤罐侧壁的入口，并 与设置在该过滤罐内的滤体的上表面位于同一水平面上，该气水分离器 的输入管上还设置有逸气管，在该输入管的与所述斜板相对的内壁上还 设置有若干斜块。
进一步地，还包括大虹吸管和大虹吸下降管，大虹吸管的低端与所 述过滤罐的上部入口相连，该大虹吸管的高端低于所述曝气溶氧箱的溢 水槽的水平面高度，并通过大虹吸下降管与一水封箱相连，大虹吸下降 管的一端与所述大虹吸管高端的管底相连，另一端通过一辅助虹吸下降 管与所述水封箱相连。
进一步地，还包括一大分流管和清水箱，清水箱设置在所述过滤罐 的下游，所述大分流管的输入端与所述原水进水管相连，其输出端分为 第一气路和第一水路，第一水路与所述清水箱相连，第一气路连接到所 述大虹吸管的高端，并在该支路上设置有第一控制阀。
进一步地，还包括一小分流管，该小分流管的输入端与所述原水进 水管相连，其输出端分为第二气路和第二水路，第二水路通过所述辅助 虹吸下降管与所述水封箱相连，第二气路连接到所述大虹吸管的高端。
进一步地，还包括一手动控制冲洗管，该冲洗管的一端与所述原水 进水管相连，另一端连接到所述第二气路的管上，所述冲洗管上设置有 第二控制阀。
进一步地，在所述清水箱内还设置有破坏水箱，该破坏水箱的上部 与所述清水箱相通，在所述大虹吸管的高端和所述辅助虹吸下降管之间 还设置有抽气管，在所述第一气路和破坏水箱之间还设置有破坏管，在 该破坏管上设有第三控制阀。
本实用新型通过曝气溶氧箱可以使原水无需动力就可以大大增加水 与空气的接触面，加速气水溶合并起到扰流作用，形成紊流状态，从而 可有效挥发原水中溶解性气体和某些挥发性物质如CO2、NH3-H，同时 空气中的氧不断溶入原水中，还可以进行硝化反应，使NH3及NH4氧 化为NO3-N进入下一处理过程。
