申请日2007.06.12
公开(公告)日2008.05.28
IPC分类号C02F9/14; C02F1/52; C02F3/02; C02F1/24
摘要
一种深度处理涂装废水装置，属废水处理技术领域，包括混凝预处理槽、综合废水槽、好氧沉淀一体化池、中水槽，预处理槽、综合废水槽、水解好氧生物处理槽顺序管道连接，水解好氧生物处理槽由一段水解好氧生物处理槽和二段水解好氧生物处理槽管道连接组成，二段水解好氧生物处理槽后顺序连接一气浮纳米光催化一体化槽和中水槽，装置中各槽线路连接PLC程序控制器，通过采用二段水解好氧生物处理，使生化设施达到期望的生态，又利用气浮纳米光催化一体化槽对污水进一步氧化，整套装置流程比以往工艺简单、出水水质好，不含有持久性的有机污染物。
权利要求书
1.一种深度处理涂装废水装置，包括混凝预处理槽、综合废水槽、好氧 沉淀一体化池、中水槽，其特征在于预处理槽、综合废水槽、水解好氧生物 处理槽顺序管道连接，水解好氧生物处理槽由一段水解好氧生物处理槽和二 段水解好氧生物处理槽管道连接组成，二段水解好氧生物处理槽后顺序连接 一气浮纳米光催化一体化槽和中水槽，装置中各槽线路连接PLC程序控制 器。
2.根据权利要求1所述的一种深度处理涂装废水装置，其特征在于一段 水解好氧生物处理槽为活性污泥槽，由兼氧区、好氧区、沉淀区组成，沉淀 区和兼氧区间置有污泥回流管道。
3.根据权利要求2所述的一种深度处理涂装废水装置，其特征在于一段 水解好氧生物处理槽中置有OPR控制器。
4.根据权利要求1所述的一种深度处理涂装废水装置，其特征在于二段 水解好氧生物处理槽为生物膜槽，由水解区和好氧区组成。
5.根据权利要求1所述的一种深度处理涂装废水装置，其特征在于气浮 纳米光催化一体化槽由气浮固液分离区与纳米光催化区组合成，纳米光催化 区中垂直设置有纳米尺度二氧化钛光催化固定层，固定层上面设置紫外光 源。
6.根据权利要求1所述的一种深度处理涂装废水装置，其特征在于气浮 纳米光催化一体化槽和中水槽间置有过滤器。
说明书
一种深度处理涂装废水装置
技术领域
本实用新型属废水处理技术领域，用于深度处理复杂涂装废水的装 置。
背景技术
涂装废水主要来自汽车、船舶、拖拉机、机械、电子等工业，在表面 处理，电泳涂漆、喷漆等工艺中产生。废水种类多，成分复杂，排放无规 律，水量水质变化大。主要包括脱脂废水、磷化废水、钝化废水、电泳废 水、喷漆废水等。废水中含有表面活性剂、磷酸盐、重金属离子、水溶性 树脂、颜料、溶剂等。连续排放的废水CODcr平均有有500～1000mg/L; 间歇排放的倒槽废水CODcr平均2000～30000mg/L左右。国内外治理涂装 废水的方法分为物化和生化两大类，物化方法主要有混凝沉淀、气浮、过 滤、活性炭吸附、电凝聚等;生化方法有SBR、接触氧化等。这些工艺相 组合形成许多涂装废水处理工艺。但存在工艺流程冗长，设备不能充分发 挥作用，达标排放稳定性差，处理效率有待提高。
发明内容

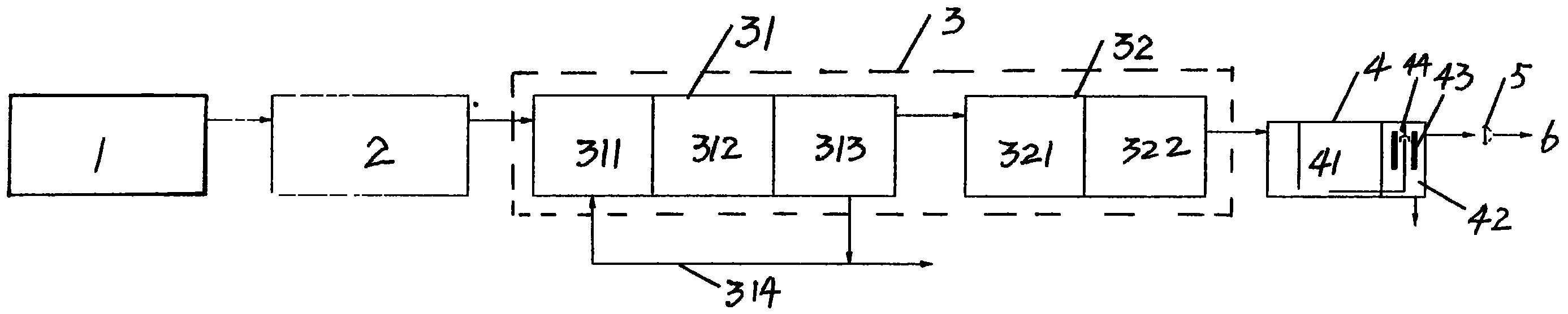

本实用新型正是为了克服上述不足，提出了一种经济上合理、流程简 单、控制自如、处理效果好的深度处理复杂涂装废水的装置。主要创新在 于工艺中采用二段水解好氧沉淀一体化池，并增设气浮纳米光催化一体化 槽，通过简化流程设计，提高处理效率。具体是这样来实施的：一种深度 处理涂装废水装置，包括混凝预处理槽、综合废水槽、好氧沉淀一体化池、 中水槽，其特征在于预处理槽、综合废水槽、水解好氧生物处理槽顺序管 道连接，水解好氧生物处理槽由一段水解好氧生物处理槽和二段水解好氧 生物处理槽管道连接组成，二段水解好氧生物处理槽后顺序连接一气浮纳 米光催化一体化槽和中水槽，装置中各槽线路连接PLC程序控制器。涂装 废水经过混凝预处理后进入综合废水贮槽，综合废水再进入后序的二段水 解好氧生物处理槽中，两生物设施中采用分格方式运行。一段水解好氧生 物处理槽采用活性污泥法，由兼氧区、好氧区、沉淀区组成，沉淀区和兼 氧区间置有污泥回流管道;二段水解好氧生物处理槽采用生物膜法，由水 解区和好氧区组成。一段水解好氧生物处理槽中置有ORP(氧化还原电极 电位)控制器，用以控制活性污泥回流量。生化设施内聚磷菌在厌氧条件 下可以从聚磷酸盐获得能量用于吸收有机物(水解产物醋酸盐等)，以PHB 的形式储存于细胞体内，而在缺氧或好氧条件下分解PHB得到能量吸收废 水中磷并贮存聚磷酸盐，从而达到生物除磷的目的。在好氧区控制曝气强 度，使反应区内主体溶液处于好氧状态，而活性污泥结构内部(或生物膜 内部)则基本处于缺氧状态，使好氧区中同时发生有机污染物降解以及同 步消化和反消化作用。本生物设施具有良好的脱氮除磷功能，抗水质水量 冲击能力强，有机物降解效率高。
生化出水进入气浮纳米光催化一体化槽.，由气浮固液分离区与纳米光 催化区组合成，在纳米光催化区中垂直设置纳米尺度二氧化钛光催化固定 层，固定层上面设置紫外光源。废水流经光催化固定层则进一步氧化有机 污染物、氨氮等，光催化固定层可以去除持久性有机污染物，是作为中水 回用特有的优点，经过滤器过滤即可作为中水回用。出水指标 CODcr<50mg/L、BOD<10mg/L、SS<5mg/L、NH3<10mg/L、总P<0.5mg/L、 总大肠菌<3个/L。
本实用新型正是采用二段水解好氧生物处理，使生化设施达到期望的 生态，又利用气浮纳米光催化一体化槽对污水进一步氧化，整套装置流程 比以往工艺简单、出水水质好，不含有持久性的有机污染物。
