申请日2005.06.29
公开(公告)日2007.01.03
IPC分类号C02F1/38
摘要
一种牙科治疗过程中废水处理系统，由液体收集盘、贮液容器、负压发生装置和离心机构成，贮液容器为密封容器，液体收集盘通过管道与贮液容器连接，负压发生装置通过管道与贮液容器的上部连接，贮液容器中设置有液位传感器，液位传感器通过信号电缆与控制电路连接，贮液容器的下端设置有一个出口，出口处设置有一个电磁阀，电磁阀的控制端与控制电路连接，电磁阀的另一端通过管道与离心机连接。负压发生装置将液体收集盘内的液体吸入到贮液容器中，当污水液面到达设定高度时，液位传感器控制电路控制电磁阀开启，污水通过电磁阀进入离心机，离心机将污水中所含重金属分离，处理过的液体通过液体排出管道进入污水处理系统，不会产生环境污染。
权利要求书
1.一种牙科治疗过程中废水处理系统，由液体收集盘、贮液容器、负压 发生装置和离心机构成，所述的贮液容器为密封容器，所述的液体收集盘 通过管道与所述的贮液容器连接，所述的负压发生装置通过管道与所述的 贮液容器的上部连接，所述的离心机具有一个液相出口，其特征在于：所 述的贮液容器中设置有一个液位传感器，所述的液位传感器通过信号电缆 与一个控制电路连接，所述的贮液容器的下端设置有一个出口，所述的出 口处设置有一个电磁阀，所述的电磁阀的控制端通过电缆与所述的控制电 路连接，所述的电磁阀的另一端通过管道与所述的离心机连接，所述的离 心机的液相出口连接有一个液体排出管道。
2.如权利要求1所述的牙科治疗过程中废水处理系统，其特征在于：所 述的离心机的启动电路与所述的控制电路连接。
说明书
一种牙科治疗过程中废水处理系统
技术领域：
本发明涉及医疗设备，尤其涉及医疗废弃物处理装置，特别是一种牙 科治疗过程中废水处理系统。
背景技术：
现有技术中，牙科治疗室设置有液体收集盘，液体收集盘供患者吐出 口腔内液体，液体收集盘在下侧连接有一个管道，管道连接到一个容器， 容器上还连接有一个负压发生装置，负压发生装置将液体收集盘内的液体 吸入到容器中，供以后排放。通常的患者吐出的液体含有牙齿组织、修补 用的含汞材料等，这些物质随污水排放，会造成环境污染。
发明内容：
本发明的目的是提供一种牙科治疗过程中废水处理系统，所述的这种 牙科治疗过程中废水处理系统要解决现有技术中牙科治疗室的污水中含 有的重金属物质造成环境污染的技术问题。

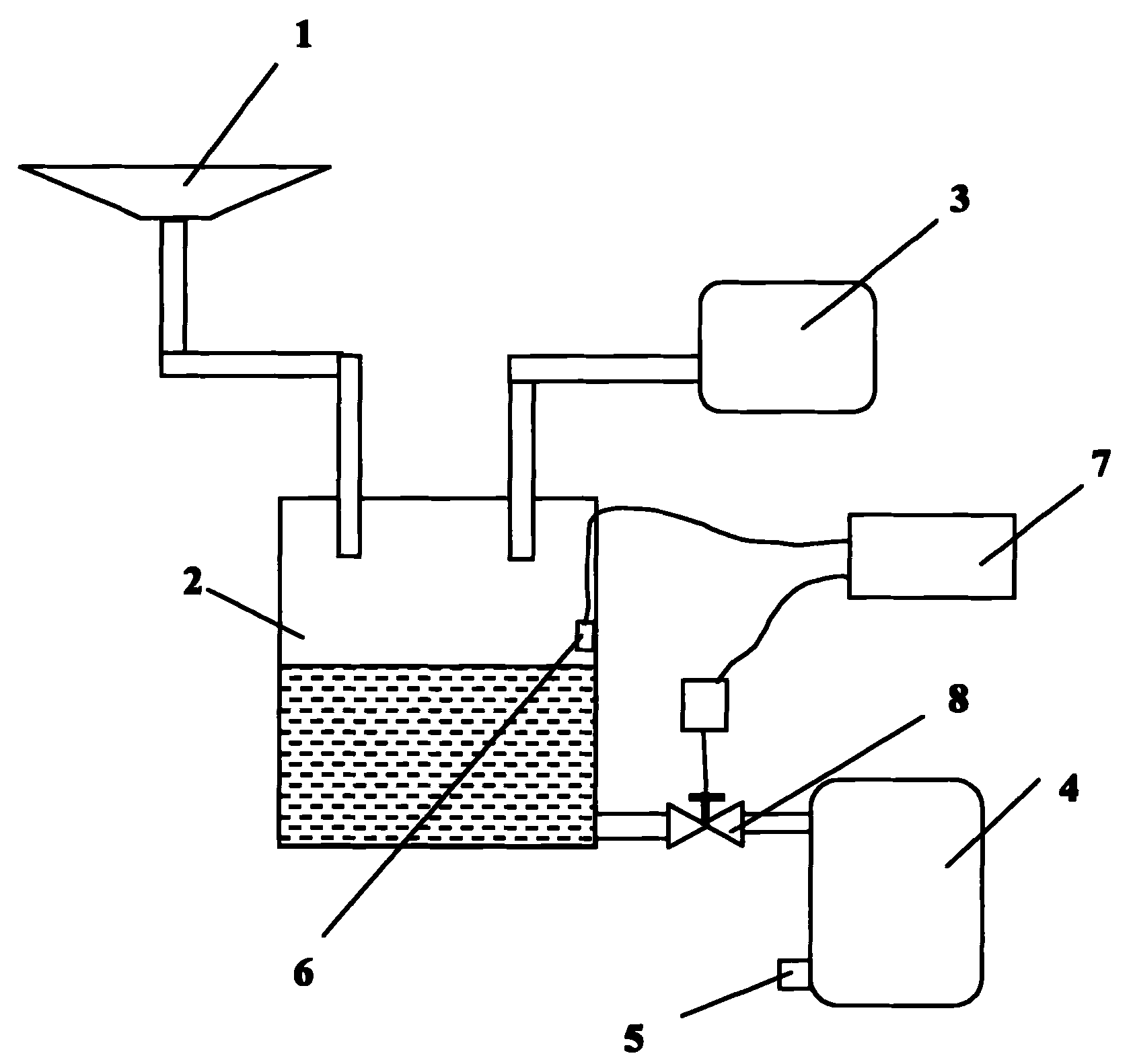

本发明的这种牙科治疗过程中废水处理系统由液体收集盘、贮液容 器、负压发生装置和离心机构成，所述的贮液容器为密封容器，所述的液 体收集盘通过管道与所述的贮液容器连接，所述的负压发生装置通过管道 与所述的贮液容器的上部连接，所述的离心机具有一个液相出口，其中， 所述的贮液容器中设置有一个液位传感器，所述的液位传感器通过信号电 缆与一个控制电路连接，所述的贮液容器的下端设置有一个出口，所述的 出口处设置有一个电磁阀，所述的电磁阀的控制端通过电缆与所述的控制 电路连接，所述的电磁阀的另一端通过管道与所述的离心机连接，所述的 离心机的液相出口连接有一个液体排出管道。
进一步的，所述的离心机的启动电路与所述的控制电路连接。
本发明的工作原理是：负压发生装置将液体收集盘内的液体吸入到贮 液容器中，当污水液面到达设定高度时，液位传感器传递信号到控制电路， 控制电路控制电磁阀开启，污水通过电磁阀进入离心机，离心机将污水中 所含重金属分离，处理过的液体通过液体排出管道进入污水处理系统，重 金属等固相物质从离心机中收集作专门处理。
本发明与已有技术相对照，其效果是积极和明显的。本发明在牙科治 疗室的污水排放装置中设置了离心机，所以可以将污水中所含重金属分 离，处理过的液体通过液体排出管道进入污水处理系统，不会产生环境污 染。
