申请日2018.02.01
公开(公告)日2018.05.15
IPC分类号C02F9/06
摘要
本发明公开了一种颜料生产用废水循环处理再利用装置，包括预处理箱和箱体，所述预处理箱的一侧外壁顶端焊接有进液口，所述预处理箱的顶端外壁一侧通过螺丝固定有电机，所述电机的输出轴焊接有延伸至预处理箱内部的转动杆，且转动杆的圆周外壁两侧均焊接有搅拌叶，所述预处理箱的内部卡接有过滤网，所述预处理箱的另一侧外壁底端卡接有连接水管，且连接水管远离预处理箱的一端和箱体的一侧外壁顶端焊接，所述连接水管的中间处设置有抽水泵。本发明通过启动循环水泵，可以使得处理过后的水一部分通过循环水管通过进液口进入到预处理箱的内部进行冲洗，无需额外用水，避免了水资源浪费，保护环境。
权利要求书

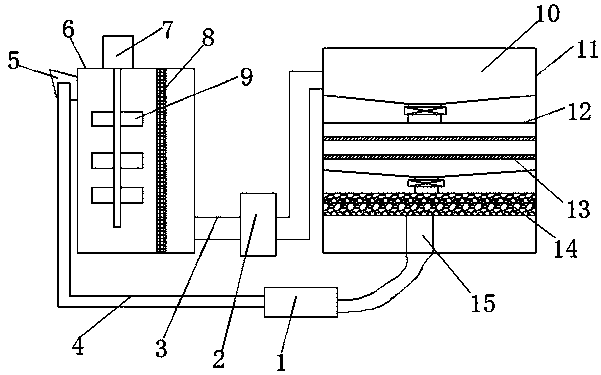

1.一种颜料生产用废水循环处理再利用装置，包括预处理箱(6)和箱体(11)，其特征在于，所述预处理箱(6)的一侧外壁顶端焊接有进液口(5)，所述预处理箱(6)的顶端外壁一侧通过螺丝固定有电机(7)，所述电机(7)的输出轴焊接有延伸至预处理箱(6)内部的转动杆，且转动杆的圆周外壁两侧均焊接有搅拌叶(9)，所述预处理箱(6)的内部卡接有过滤网(8)，所述预处理箱(6)的另一侧外壁底端卡接有连接水管(3)，且连接水管(3)远离预处理箱(6)的一端和箱体(11)的一侧外壁顶端焊接，所述连接水管(3)的中间处设置有抽水泵(2)，所述箱体(11)的内部从上到下依次设置有微电解室(10)、过滤室(12)和活性炭室(14)，所述微电解室(10)和过滤室(12)之间、过滤室(12)和活性炭室(14)之间均通过管道连接，且管道上均设置有电动球阀，所述过滤室(12)的内部卡接有过滤薄膜(13)，所述活性炭室(14)的底部外壁卡接有竖直设置的泄水管(15)，且泄水管(15)的底端通过法兰连接有循环水管(4)，所述循环水管(4)远离泄水管(15)的一端和进液口(5)的内部连通，所述循环水管(4)的中间处设置有循环水泵(1)。
2.根据权利要求1所述的一种颜料生产用废水循环处理再利用装置，其特征在于，所述搅拌叶(9)的数量为三到六个，且搅拌叶(9)和过滤网(8)之间留有间隙。
3.根据权利要求1所述的一种颜料生产用废水循环处理再利用装置，其特征在于，所述过滤薄膜(13)的数量为两个，且两个过滤薄膜(13)为平行设置。
4.根据权利要求1所述的一种颜料生产用废水循环处理再利用装置，其特征在于，所述循环水泵(1)、抽水泵(2)、电机(7)以及电动球阀均通过导线连接有开关，且开关通过导线连接有控制器。
5.根据权利要求1所述的一种颜料生产用废水循环处理再利用装置，其特征在于，所述过滤网(8)纵截面的面积和预处理箱(6)内部纵截面的面积相适配。
6.根据权利要求1所述的一种颜料生产用废水循环处理再利用装置，其特征在于，所述进液口(5)和预处理箱(6)的连接处设置有第一电动球阀，且第一电动球阀和搅拌叶(9)之间留有间隙。
说明书
一种颜料生产用废水循环处理再利用装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种颜料生产用废水循环处理再利用装置。
背景技术
颜料就是能使物体染上颜色的物质。颜料有可溶性的和不可溶性的，有无机的和有机的区别，无机颜料一般是矿物性物质，人类很早就知道使用无机颜料，利用有色的土和矿石，在岩壁上作画和涂抹身体。有机颜料一般取自植物和海洋动物，如茜蓝、藤黄和古罗马从贝类中提炼的紫色，颜料主要应用于涂料、油墨、印染、塑料制品、造纸、橡胶制品和陶瓷等行业，随着下游行业的快速发展，对颜料的需求不断扩大，中国颜料行业的发展前景十分广阔。颜料在生产过程中会产生废水，而废水都会经过废水处理装置处理后排入到河水中，让其在自然环境中自行降解，废水处理装置使用过后需要额外用清水进行清洗，废水经过处理后是被直接排放不能循环利用造成浪费。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种颜料生产用废水循环处理再利用装置。
为了实现上述目的，本发明采用了如下技术方案：
一种颜料生产用废水循环处理再利用装置，包括预处理箱和箱体，所述预处理箱的一侧外壁顶端焊接有进液口，所述预处理箱的顶端外壁一侧通过螺丝固定有电机，所述电机的输出轴焊接有延伸至预处理箱内部的转动杆，且转动杆的圆周外壁两侧均焊接有搅拌叶，所述预处理箱的内部卡接有过滤网，所述预处理箱的另一侧外壁底端卡接有连接水管，且连接水管远离预处理箱的一端和箱体的一侧外壁顶端焊接，所述连接水管的中间处设置有抽水泵，所述箱体的内部从上到下依次设置有微电解室、过滤室和活性炭室，所述微电解室和过滤室之间、过滤室和活性炭室之间均通过管道连接，且管道上均设置有电动球阀，所述过滤室的内部卡接有过滤薄膜，所述活性炭室的底部外壁卡接有竖直设置的泄水管，且泄水管的底端通过法兰连接有循环水管，所述循环水管远离泄水管的一端和进液口的内部连通，所述循环水管的中间处设置有循环水泵。
优选的，所述搅拌叶的数量为三到六个，且搅拌叶和过滤网之间留有间隙。
优选的，所述过滤薄膜的数量为两个，且两个过滤薄膜为平行设置。
优选的，所述循环水泵、抽水泵、电机以及电动球阀均通过导线连接有开关，且开关通过导线连接有控制器。
优选的，所述过滤网纵截面的面积和预处理箱内部纵截面的面积相适配。
优选的，所述进液口和预处理箱的连接处设置有第一电动球阀，且第一电动球阀和搅拌叶之间留有间隙。
本发明的有益效果为：
1、打开第一电动球阀，将废水从进液口泵入到预处理箱的内部，通过型号为DATA-7311控制器的控制，启动电机，使得搅拌叶转动从而对废水进行搅拌，加快废水的流动速度，使得废水快速从过滤网渗透，加快废水处理速度。
2、通过启动抽水泵，使得预处理过后的废水通过连接水管进入到微电解室的内部进行电解，使得废水中的污染物分解，然后再进入到过滤室的内部经过两层过滤薄膜的过滤，最后经过活性炭室完成废水处理，通过启动循环水泵，可以使得处理过后的水一部分通过循环水管通过进液口进入到预处理箱的内部进行冲洗，无需额外用水，避免了水资源浪费，保护环境。
