申请日2018.03.28
公开(公告)日2018.12.11
IPC分类号C02F3/08
摘要
本实用新型公开了一种微动力生物转盘污水处理装置，包括污水处理箱、挡板和生物膜固定架;所述污水处理箱左侧通过螺栓安装有进水管;所述挡板右侧设置有进气口;所述进气口与过滤装置联通;所述过滤装置与抽风机进气端联通;所述抽风机与出气管联通;所述出气管与出气口连接;所述生物膜固定架内滑动连接有生物膜板，且其安装在转动轴表面;所述转动轴设置一一端通过轴承固定在挡板右侧前端壁中，表面安装有生物膜固定架，另一端通过轴承穿过污水处理箱右侧外壁并通过螺栓固定有皮带轮，且其通过联轴器与电机连接;本实用新型整个装置设置多组生物膜固定架，可以方便更换生物膜，以便于提高污水处理效率。
权利要求书

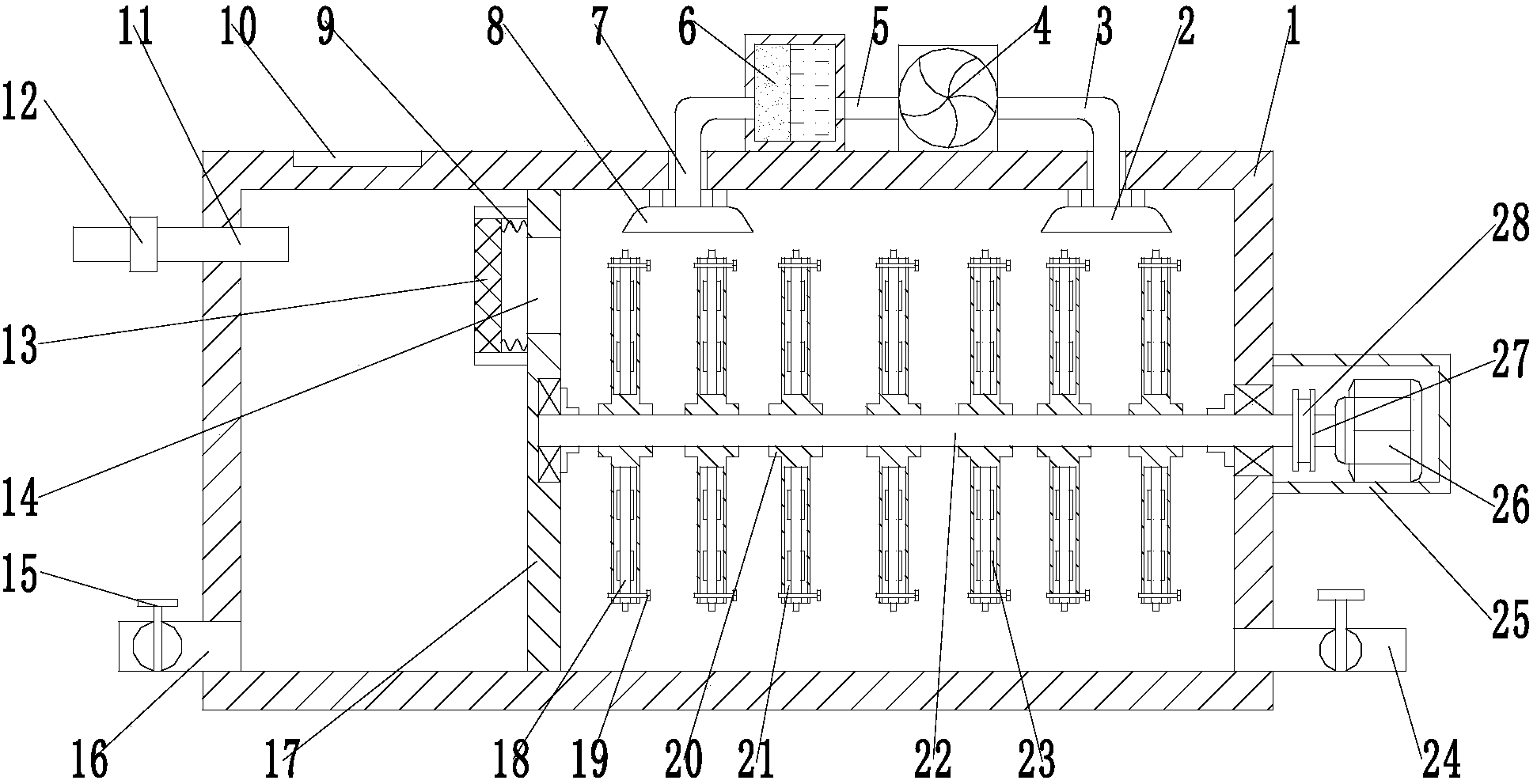

1.一种微动力生物转盘污水处理装置，包括污水处理箱(1)、挡板(17)和生物膜固定架(20);其特征在于，所述污水处理箱(1)左侧通过螺栓安装有进水管(11);所述进水管(11)右侧设置有挡板(17);挡板(17)上下两端通过螺栓固定在污水处理箱(1)上下两端内壁左侧，且其上端开设有连接口(14);所述连接口(14)右侧设置有进气口(8);所述进气口(8)通过螺栓固定在污水处理箱(1)上端内壁左侧，且其上表面中部通过螺栓固定有进气管(7);所述进气管(7)一端穿过污水处理箱(1)并与进气口(8)联通，另一端与过滤装置(6)联通;所述过滤装置(6)通过螺栓固定在污水处理箱(1)上表面中部，且其出气端安装有连接管(5);所述连接管(5)一端与过滤装置(6)联通，另一端与抽风机(4)进气端联通;所述抽风机(4)通过螺栓固定在污水处理箱(1)上表面中部右侧并通过导线和控制装置(10)电性连接，且其出气口与出气管(3)联通;所述出气管(3)一端穿过污水 处理箱(1)并安装在出气口(2)上表面中部;所述出气口(2)下方设置有生物膜固定架(20);生物膜固定架(20)设置有两组，分别通过螺栓固定在两个转动轴(22)表面，且其内部前后两端内部左右两侧开设有滑槽(21);所诉滑槽(21)设置有若干组，每组四个，且其内部滑动连接有滑块(23);所述滑块(23)分别通过螺栓固定在生物膜板(18)前后两端左右两侧;所述生物膜板(18)上表面中部通过螺栓固定有把手，中部镶嵌有生物膜，且其通过固定螺栓(19)固定在生物膜固定架(20)内部;所述转动轴(22)设置有两个，一个一端通过轴承固定在挡板(17)右侧后端壁中，表面安装有生物膜固定架(20)，另一端通过轴承穿过污水处理箱(1)右侧外壁并通过螺栓固定有皮带轮(27)，另一组一端通过轴承固定在挡板(17)右侧前端壁中，表面安装有生物膜固定架(20)，另一端通过轴承穿过污水处理箱(1)右侧外壁并通过螺栓固定有皮带轮(27)，且其通过联轴器与电机(26)连接。
2.根据权利要求1所述的一种微动力生物转盘污水处理装置，其特征在于，所述进水管(11)设置有两个，分别通过螺栓固定在污水处理箱(1)左侧外壁中部前后两端，且其一端与单向阀(12)连接，另一端穿过污水处理箱(1)并与污水处理箱(1)联通;所述单向阀(12)设置有两个，分别安装在进水管(11)左侧，且其下方设置有淤泥管(16);所述淤泥管(16)右端通过螺栓固定在污水处理箱(1)左侧并与污水处理箱(1)联通，且其内部安装有圆形蝶阀(15)。
3.根据权利要求1所述的一种微动力生物转盘污水处理装置，其特征在于，所述连接口(14)左侧设置有滤网(13);所述滤网(13)通过螺栓固定在挡板(17)左端表面中部，且其内侧安装有弹簧(9);所述弹簧(9)设置有两组，一端通过螺栓安装在连接口(14)左端表面上下两侧，另一端通过螺栓固定在滤网(13)下表面内侧。
4.根据权利要求1所述的一种微动力生物转盘污水处理装置，其特征在于，所述控制装置(10)镶嵌在污水处理箱(1)上表面左侧中部，且其表面安装有控制按钮。
5.根据权利要求1所述的一种微动力生物转盘污水处理装置，其特征在于，所述出气口(2)上端通过螺栓固定在污水处理箱(1)上端内壁右侧，且其与出气管(3)联通。
6.根据权利要求1所述的一种微动力生物转盘污水处理装置，其特征在于，所述皮带轮(27)设置有两个，分别通过皮带(28)连接。
7.根据权利要求1所述的一种微动力生物转盘污水处理装置，其特征在于，所述电机(26)通过螺栓固定在电机固定壳(25)底部表面前端，且其通过导线和控制装置(10)电性连接。
8.根据权利要求7所述的一种微动力生物转盘污水处理装置，其特征在于，所述电机固定壳(25)通过螺栓固定在污水处理箱(1)右侧外壁中部，且其下方设置有出水管(24);所述出水管(24)一端通过螺栓固定在污水处理箱(1)右端壁中并与污水处理箱(1)联通，且其内部安装有圆形蝶阀(15)。
说明书
一种微动力生物转盘污水处理装置
技术领域
本实用新型涉及污水处理领域，具体是一种微动力生物转盘污水处理装置。
背景技术
生物转盘是上世纪六十年代出现的污水生物处理设备，采用的是生物膜法废水处理技术，生物转盘安装在转轴上，盘片约40%沉浸在水槽中，约60%暴露于空气中，生物转盘上附着生长周期较长的微生物，有较强的耐冲击负荷能力。
当盘片随着转轴转动时，盘片与废水和空气交替接触，生物膜上的需氧菌不断的接触污水和氧气，从而达到净化废水的目的。但是现有的转盘设备表面的生物膜更换较为复杂，且其污水处理过程中会产生的气体对身体有害。
实用新型内容
本实用新型的目的在于提供一种微动力生物转盘污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种微动力生物转盘污水处理装置，包括污水处理箱、挡板和生物膜固定架;所述污水处理箱左侧通过螺栓安装有进水管;所述进水管右侧设置有挡板;挡板上下两端通过螺栓固定在污水处理箱上下两端内壁左侧，且其上端开设有连接口;所述连接口右侧设置有进气口;所述进气口通过螺栓固定在污水处理箱上端内壁左侧，且其上表面中部通过螺栓固定有进气管;所述进气管一端穿过污水处理箱并与进气口联通，另一端与过滤装置联通;所述过滤装置通过螺栓固定在污水处理箱上表面中部，且其出气端安装有连接管;所述连接管一端与过滤装置联通，另一端与抽风机进气端联通;所述抽风机通过螺栓固定在污水处理箱上表面中部右侧并通过导线和控制装置电性连接，且其出气口与出气管联通;所述出气管一端穿过污水处理箱并安装在出气口上表面中部;所述出气口下方设置有生物膜固定架;生物膜固定架设置有两组，分别通过螺栓固定在两个转动轴表面，且其内部前后两端内部左右两侧开设有滑槽;所诉滑槽设置有若干组，每组四个，且其内部滑动连接有滑块;所述滑块分别通过螺栓固定在生物膜板前后两端左右两侧;所述生物膜板上表面中部通过螺栓固定有把手，中部镶嵌有生物膜，且其通过固定螺栓固定在生物膜固定架内部;所述转动轴设置有两个，一个一端通过轴承固定在挡板右侧后端壁中，表面安装有生物膜固定架，另一端通过轴承穿过污水处理箱右侧外壁并通过螺栓固定有皮带轮，另一组一端通过轴承固定在挡板右侧前端壁中，表面安装有生物膜固定架，另一端通过轴承穿过污水处理箱右侧外壁并通过螺栓固定有皮带轮，且其通过联轴器与电机连接。
作为本实用新型进一步的方案：所述进水管设置有两个，分别通过螺栓固定在污水处理箱左侧外壁中部前后两端，且其一端与单向阀连接，另一端穿过污水处理箱并与污水处理箱联通;所述单向阀设置有两个，分别安装在进水管左侧，且其下方设置有淤泥管;所述淤泥管右端通过螺栓固定在污水处理箱左侧并与污水处理箱联通，且其内部安装有圆形蝶阀。
作为本实用新型进一步的方案：所述连接口左侧设置有滤网;所述滤网通过螺栓固定在挡板左端表面中部，且其内侧安装有弹簧;所述弹簧设置有两组，一端通过螺栓安装在连接口左端表面上下两侧，另一端通过螺栓固定在滤网下表面内侧。
作为本实用新型进一步的方案：所述控制装置镶嵌在污水处理箱上表面左侧中部，且其表面安装有控制按钮。
作为本实用新型进一步的方案：所述出气口上端通过螺栓固定在污水处理箱上端内壁右侧，且其与出气管联通。
作为本实用新型进一步的方案：所述皮带轮设置有两个，分别通过皮带连接。
作为本实用新型进一步的方案：所述电机通过螺栓固定在电机固定壳底部表面前端，且其通过导线和控制装置电性连接。
作为本实用新型再进一步的方案：所述电机固定壳通过螺栓固定在污水处理箱右侧外壁中部，且其下方设置有出水管;所述出水管一端通过螺栓固定在污水处理箱右端壁中并与污水处理箱联通，且其内部安装有圆形蝶阀。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构简单，使用方便，装置设置电机、皮带轮和皮带，可以带动两个转动轴转动，既可以减少动力设备，以便于节约资源;同时设置进气口、出气口、过滤装置和抽气机，可以过滤废气中的有害气体，也可以给生物膜内的生物供给足够的氧气，以便于生物膜内的生物存活;装置设置挡板，可以先过滤污水中的漂浮物和水中的淤泥，以便于提高污水处理速率;装置设置生物膜固定架、滑块和生物膜板，方便更换生物膜，以便于提高污水处理效率。
