申请日2018.02.01
公开(公告)日2018.06.29
IPC分类号C02F9/04
摘要
本发明提供了一种医疗门诊污水处理净化系统，包括控制器、溶液箱、过滤装置、臭氧消毒装置;过滤装置包括初级过滤器，溶液箱的进水口上设有进口电磁阀和电接点压力表，且污水进口与初级过滤器连接，污水进口上设有流量计;臭氧消毒装置包括箱体及臭氧发生器、多介质过滤净化器、输送泵;臭氧发生器与输送泵连接，初级过滤器与输送泵连接，箱体上设有排水管道，输送泵与多介质过滤净化器连接，多介质过滤净化器的排水管道上设有出水监测装置。本发明实施例提供的医疗门诊污水处理净化系统，能够有效地实现医疗门诊污水的可靠达标排放，简化医疗门诊污水处理设备结构，并降低污水处理成本。本发明还提供了一种医疗门诊污水处理净化系统的控制方法。
权利要求书

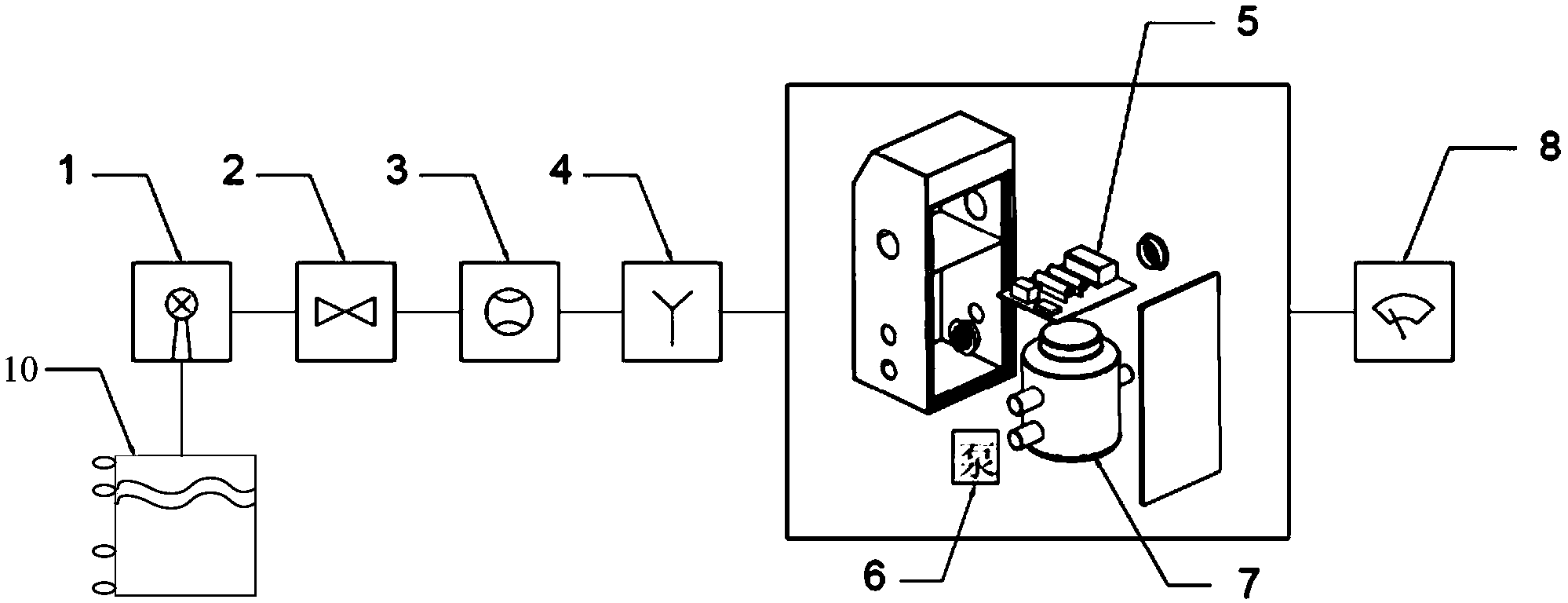

1.一种医疗门诊污水处理净化系统，其特征在于，包括控制器、溶液箱、过滤装置、臭氧消毒装置;
所述过滤装置包括初级过滤器，所述初级过滤器上设有污水进口，所述溶液箱的出水口与所述污水进口连通，所述溶液箱的进水口上设有进口电磁阀和电接点压力表，且所述污水进口通过污水管道与所述初级过滤器的进口端连接，所述污水进口上设有流量计，所述控制器分别与所述流量计、所述电接点压力表、所述进口电磁阀电连接;
所述臭氧消毒装置包括箱体及分别与所述控制器电连接的臭氧发生器、多介质过滤净化器、输送泵，所述箱体的内腔通过隔板形成第一容置腔和第二容置腔，所述臭氧发生器设于所述第一容置腔内，所述多介质过滤净化器、所述输送泵设于所述第二容置腔内;
所述臭氧发生器的输出端通过臭氧管道与所述输送泵的臭氧进口端连接，所述初级过滤器的出口端与所述输送泵的污水进口端连接，所述箱体上设有排水管道，所述输送泵的出水端与所述多介质过滤净化器的进口端连接，所述多介质过滤净化器的出口端与所述排水管道连接，所述排水管道上设有出水监测装置，所述出水监测装置与所述控制器电连接。
2.如权利要求1所述的医疗门诊污水处理净化系统，其特征在于，所述过滤装置还包括用于控制进水压力的水压稳定阀，所述水压稳定阀设于所述污水管道上，且所述水压稳定阀与所述控制器电连接。
3.如权利要求1所述的医疗门诊污水处理净化系统，其特征在于，所述溶液箱上设有用于检测液位的高液位检测开关、低液位检测开关、最高液位检测开关、及最低液位检测开关;
所述高液位检测开关、所述低液位检测开关、所述最高液位检测开关、及所述最低液位检测开关分别与所述控制器电连接。
4.如权利要求1所述的医疗门诊污水处理净化系统，其特征在于，所述医疗门诊污水处理净化系统还包括用于修改设备运行参数的文本显示器，所述文本显示器与所述控制器电连接。
5.如权利要求1所述的医疗门诊污水处理净化系统，其特征在于，所述医疗门诊污水处理净化系统还包括用于显示工作状态的液晶面板，所述液晶面板与所述控制器电连接。
6.如权利要求1所述的医疗门诊污水处理净化系统，其特征在于，所述医疗门诊污水处理净化系统还包括沉淀池，所述沉淀池的出水口与所述溶液箱的进水口连通。
7.如权利要求6所述的医疗门诊污水处理净化系统，其特征在于，所述医疗门诊污水处理净化系统还包括沉砂池，所述沉砂池的出水口与所述沉淀池的进水口连通。
8.如权利要求7所述的医疗门诊污水处理净化系统，其特征在于，所述沉砂池的出水口通过沉砂池管道与所述沉淀池的进水口连通，所述沉砂池管道内设有用于进水格渣的栅格。
9.一种用于权利要求1所述的医疗门诊污水处理净化系统的控制方法，其特征在于，包括以下步骤：
收集经过进水格渣处理和沉淀处理后的医疗门诊污水，并将收集到的污水输送到溶液箱中;
通过流量计实时检测输送到所述溶液箱中的污水进水量是否低于预设的进水量阈值，若是，则关闭所述医疗门诊污水处理净化系统，若不是，则执行下一步骤;
通过液位检测开关实时检测所述溶液箱中收集到的污水液位，并根据检测到的污水液位调节污水进水量，当所述溶液箱中的污水液位低于预设的液位阈值时，增大进口电磁阀的开度，当所述溶液箱中的污水液位高于预设的液位阈值时，减小进口电磁阀的开度;
将所述溶液箱中的污水输送到初级过滤器中进行初级过滤，污水在初级过滤器中过滤去除体积较大的杂质后，通过输送泵将污水与臭氧发生器产生的臭氧混合，污水在进行臭氧消毒后，进入到多介质过滤净化器中，去除污水中体积较小的悬浮物、有机杂质或无机杂质;
通过出水监测装置实时检测所述多介质过滤净化器中排出的污水净化质量，并将检测到的数据传输到数据处理中心。
10.如权利要求9所述的医疗门诊污水处理净化系统的控制方法，其特征在于，所述医疗门诊污水处理净化系统所述过滤装置还包括用于控制进水压力的水压稳定阀，所述水压稳定阀设于所述污水管道上，且所述水压稳定阀与所述控制器电连接;所述方法还包括：
通过所述电接点压力表检测污水进口的水压大小是否在预设的压力阈值内，若不是，则控制所述水压稳压阀调节污水进口的水压大小在预设的压力阈值内。
说明书
一种医疗门诊污水处理净化系统及其控制方法
技术领域
本发明涉及医疗废水处理技术领域，尤其是涉及一种医疗门诊污水处理净化系统及其控制方法。
背景技术
目前，我国医疗事业正在蓬勃发展，而医疗事业发展的过程中医疗废水也随之而产生，口腔、牙科、眼科、手术室、畜牧实验室、体检中心、整形美容等机构，医疗污水水质中含有大量的细菌、病菌、虫卵等致病病原体外，还含有化学药剂和放射性同位素，具有空间污染，急性传染病和潜伏性传染等特征，而且具有很大的危害性特点，若对其处理不当，则对环境产生的污染也将是不可想象的。
现有技术中，大多数的医疗门诊污水处理设备中都需添加药剂进行消毒，经常出现氯排放超标的现象，并且后续投资费用较高，这样的医疗门诊污水处理设备不仅结构复杂，运行成本高，还需要人工值守进行操作，不经济实用，影响用户使用体验。
发明内容
本发明实施例提供了一种医疗门诊污水处理净化系统及其控制方法，以解决现有的医疗门诊污水处理设备中都需添加药剂进行消毒容易导致氯排放超标，不仅结构复杂、需要人工值守操作的技术问题，以有效地实现医疗门诊污水的可靠达标排放，提高医疗门诊污水处理设备结构的自动化程度，从而有效地降低污水处理成本。
为了解决上述技术问题，本发明提供一种医疗门诊污水处理净化系统，包括控制器、溶液箱、过滤装置、臭氧消毒装置;
所述过滤装置包括初级过滤器，所述初级过滤器上设有污水进口，所述溶液箱的出水口与所述污水进口连通，所述溶液箱的进水口上设有进口电磁阀和电接点压力表，且所述污水进口通过污水管道与所述初级过滤器的进口端连接，所述污水进口上设有流量计，所述控制器分别与所述流量计、所述电接点压力表、所述进口电磁阀电连接;
所述臭氧消毒装置包括箱体及分别与所述控制器电连接的臭氧发生器、多介质过滤净化器、输送泵，所述箱体的内腔通过隔板形成第一容置腔和第二容置腔，所述臭氧发生器设于所述第一容置腔内，所述多介质过滤净化器、所述输送泵设于所述第二容置腔内;
所述臭氧发生器的输出端通过臭氧管道与所述输送泵的臭氧进口端连接，所述初级过滤器的出口端与所述输送泵的污水进口端连接，所述箱体上设有排水管道，所述输送泵的出水端与所述多介质过滤净化器的进口端连接，所述多介质过滤净化器的出口端与所述排水管道连接，所述排水管道上设有出水监测装置，所述出水监测装置与所述控制器电连接。
作为优选方案，所述过滤装置还包括用于控制进水压力的水压稳定阀，所述水压稳定阀设于所述污水管道上，且所述水压稳定阀与所述控制器电连接。
作为优选方案，所述溶液箱上设有用于检测液位的高液位检测开关、低液位检测开关、最高液位检测开关、及最低液位检测开关;
所述高液位检测开关、所述低液位检测开关、所述最高液位检测开关、及所述最低液位检测开关分别与所述控制器电连接。
作为优选方案，所述医疗门诊污水处理净化系统还包括用于修改设备运行参数的文本显示器，所述文本显示器与所述控制器电连接。
作为优选方案，所述医疗门诊污水处理净化系统还包括用于显示工作状态的液晶面板，所述液晶面板与所述控制器电连接。
作为优选方案，所述医疗门诊污水处理净化系统还包括沉淀池，所述沉淀池的出水口与所述溶液箱的进水口连通。
作为优选方案，所述医疗门诊污水处理净化系统还包括沉砂池，所述沉砂池的出水口与所述沉淀池的进水口连通。
作为优选方案，所述沉砂池的出水口通过沉砂池管道与所述沉淀池的进水口连通，所述沉砂池管道内设有用于进水格渣的栅格。
为了解决相同的技术问题，本发明提供了一种医疗门诊污水处理净化系统的控制方法，包括以下步骤：
收集经过进水格渣处理和沉淀处理后的医疗门诊污水，并将收集到的污水输送到溶液箱中;
通过流量计实时检测输送到所述溶液箱中的污水进水量是否低于预设的进水量阈值，若是，则关闭所述医疗门诊污水处理净化系统，若不是，则执行下一步骤;
通过液位检测开关实时检测所述溶液箱中收集到的污水液位，并根据检测到的污水液位调节污水进水量，当所述溶液箱中的污水液位低于预设的液位阈值时，增大进口电磁阀的开度，当所述溶液箱中的污水液位高于预设的液位阈值时，减小进口电磁阀的开度;
将所述溶液箱中的污水输送到初级过滤器中进行初级过滤，污水在初级过滤器中过滤去除体积较大的杂质后，通过输送泵将污水与臭氧发生器产生的臭氧混合，污水在进行臭氧消毒后，进入到多介质过滤净化器中，去除污水中体积较小的悬浮物、有机杂质或无机杂质;
通过出水监测装置实时检测所述多介质过滤净化器中排出的污水净化质量，并将检测到的数据传输到数据处理中心。
作为优选方案，所述医疗门诊污水处理净化系统所述过滤装置还包括用于控制进水压力的水压稳定阀，所述水压稳定阀设于所述污水管道上，且所述水压稳定阀与所述控制器电连接;所述方法还包括：
通过所述电接点压力表检测污水进口的水压大小是否在预设的压力阈值内，若不是，则控制所述水压稳压阀调节污水进口的水压大小在预设的压力阈值内。
相比于现有技术，本发明实施例的有益效果在于，通过所述初级过滤器对污水进行初级过滤操作，将医疗门诊污水中体积较大的杂质去除，通过所述过滤装置初级过滤后的医疗门诊污水由所述输送泵抽送到所述多介质过滤净化器中，同时，所述臭氧发生器产生臭氧并输出到所述输送泵内与医疗门诊污水混合，以进行臭氧消毒操作，而所述多介质过滤净化器能够有效地去除污水中体积较小的悬浮物、有机杂质或无机杂质等;在医疗门诊污水经所述过滤装置、所述臭氧消毒装置进行污水过滤和净化处理的过程中，所述电接点压力表用于检测所述污水进口的水压大小并将检测到的信号传输到所述控制器，所述流量计用于检测所述污水进口的进水流量的大小将检测到的信号传输到所述控制器，所述控制器根据接收到的水压信号和水流流量信号，向所述进口电磁阀发送相应的控制指令，从而通过所述进口电磁阀调节并稳定进水压力和进水流量，从而提高所述医疗门诊污水处理净化系统运行的稳定性和可靠性;同时，医疗门诊污水从所述排水管中排出时，所述出水监测装置能够实时检测净化后污水的水质并将检测到的信号传输到所述控制器，由所述控制器进行数据处理并上传到数据处理中心。这样，通过所述臭氧消毒装置，能够有效地实现污水处理的无氯排放，从而实现医疗门诊污水的可靠达标排放，同时提高了污水处理净化系统的自动化程度，不仅简化了医疗门诊污水处理设备结构，而且有效地降低污水处理成本。
