申请日2018.03.28
公开(公告)日2018.11.30
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，具体地公开了一种无耗能的重力自流式农村污水处理系统，包括化粪池和污水处理单元，污水处理单元包括依次相连通的沉淀池、厌氧池、兼氧池和湿地区，化粪池通过进水管与所述沉淀池相连通，所述兼氧池出水管与湿地区连接，进水管安装在沉淀池上端侧壁，所述沉淀池通过第一进水口与所述厌氧池相连通，所述第一进水口开设于沉淀池的下端，所述厌氧池通过第二进水口与所述兼氧池连通，所述第二进水口高度高于所述第一进水口高度。本系统经过合理的设计改进后，不需耗能且完全自流，管理方便，无需值守;本系统还能够适用于农作物的浇灌，既可作传统的旱厕农用施肥作用，亦可处理后环保排放。
权利要求书
1.一种无耗能的重力自流式农村污水处理系统，其特征在于：包括化粪池和污水处理单元，所述污水处理单元包括依次相连通的沉淀池、厌氧池、兼氧池和湿地区，所述化粪池通过进水管与所述沉淀池相连通，所述兼氧池出水管与湿地区连接，所述进水管安装在沉淀池上端侧壁，所述沉淀池通过第一进水口与所述厌氧池相连通，所述第一进水口开设于沉淀池的下端，所述厌氧池通过第二进水口与所述兼氧池连通，所述第二进水口高度高于所述第一进水口高度。
2.根据权利要求1所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述沉淀池、厌氧池、兼氧池的顶端均开设有若干配水孔。
3.根据权利要求2所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述沉淀池、厌氧池、兼氧池的顶端分别安装一个检修井盖。
4.根据权利要求3所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述沉淀池内安装爬梯，所述爬梯的上端对应沉淀池的检修井盖。
5.根据权利要求1所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述厌氧池内填充固定纤维束填料。
6.根据权利要求1所述的一种无耗能的重力自流式农村污水 处理系统，其特征在于：所述兼氧池内填充固定纤维束填料。
7.根据权利要求1所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述沉淀池、厌氧池、兼氧池均为方形池，所述沉淀池与所述厌氧池之间的侧壁为第一侧壁，沉淀池与第一侧壁正对的侧壁为第二侧壁，所述厌氧池与兼氧池之间的侧壁为第三侧壁，所述兼氧池与第三侧壁正对的侧壁为第四侧壁，所述第一侧壁、第二侧壁、第三侧壁、第四侧壁均采用砖砌造而成且在其表面覆盖一层防渗砂浆层。
8.根据权利要求7所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述厌氧池的顶壁为预制钢砼盖板，所述兼氧池的顶壁为预制不锈钢钢格板。
9.根据权利要求1所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述沉淀池的池宽等于所述厌氧池的池宽等于所述兼氧池的池宽，所述厌氧池的池长与厌氧池的池宽比为(0.8～1.05)：1，所述兼氧池的池长与兼氧池的池宽比为(1.9～2.1)：1。
10.根据权利要求1所述的一种无耗能的重力自流式农村污水处理系统，其特征在于：所述湿地区包括卵石区和种植土区，所述卵石区设于所述种植土区下端，所述出水管连接穿孔配水管，所述穿孔配水管的一端伸入至所述卵石区内，所述种植土区种植有植物。
说明书
一种无耗能的重力自流式农村污水处理系统
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种无耗能的重力自流式农村污水处理系统。
背景技术
污水处理指的是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法。在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水(黑水)和其他生活用水(灰水)分开。灰水用自然净化系统处理，黑水以及人畜粪便经厌氧沼气池处理，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
随着新农村建设的进一步加强，农村污水集中处理排放成为一个新的问题。在农村，污水主要以生活污水为主，从前这些污水不加处理直接排进小溪、河道中，严重影响了水质和环境景观。目前农村污水处理系统首先将污水集中收集到污水池中，通过沉淀、加氯等一系列程序，最后排入河道。在加氯程序中，液氯加氯是最为常用的方法，将液氯汽化后通过加氯机投入水中即可完成氧化和加氯，但现有的液氯加氯系统较为复杂，成本较高，液氯容易沉淀浓度不均匀，而且由于加氯头固定一个方向不动，加氯范围较小。现在农村所采用的污水处理系统多为污水处理厂处理工艺缩小版，采用常规曝气措施，常需专业管理及维护，导致运行效果不好。
实用新型内容
本实用新型要解决的技术问题是克服现有技术存在的不足，提供一种无耗能的重力自流式农村污水处理系统。
为了解决上述技术问题，本实用新型采用以下技术方案：

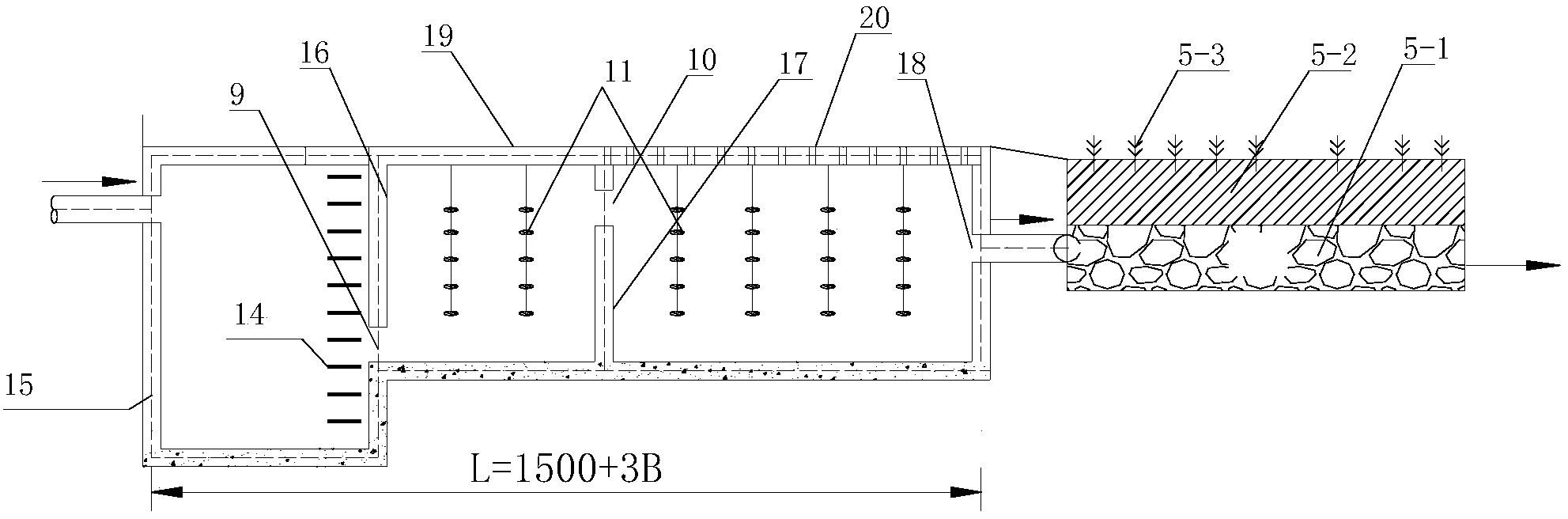

一种无耗能的重力自流式农村污水处理系统，包括化粪池和污水处理单元，所述污水处理单元包括依次相连通的沉淀池、厌氧池、兼氧池和湿地区，所述化粪池通过进水管与所述沉淀池相连通，所述兼氧池出水管与湿地区连接，所述进水管安装在沉淀池上端侧壁，所述沉淀池通过第一进水口与所述厌氧池相连通，所述第一进水口开设于沉淀池的下端，所述厌氧池通过第二进水口与所述兼氧池连通，所述第二进水口高度高于所述第一进水口高度。
作为优选，所述沉淀池、厌氧池、兼氧池的顶端均开设有若干配水孔。
作为优选，所述沉淀池、厌氧池、兼氧池的顶端分别安装一个检修井盖。
作为优选，所述沉淀池内安装爬梯，所述爬梯的上端对应沉淀池的检修井盖。
作为优选，所述厌氧池内填充固定纤维束填料。
作为优选，所述兼氧池内填充固定纤维束填料。
作为优选，所述沉淀池、厌氧池、兼氧池均为方形池，所述沉淀池与所述厌氧池之间的侧壁为第一侧壁，沉淀池与第一侧壁正对的侧壁为第二侧壁，所述厌氧池与兼氧池之间的侧壁为第三侧壁，所述兼氧池与第三侧壁正对的侧壁为第四侧壁，所述第一侧壁、第二侧壁、第三侧壁、第四侧壁均采用砖砌造而成且在其表面覆盖一层防渗砂浆层。
作为优选，所述厌氧池的顶壁为预制钢砼盖板，所述兼氧池的顶壁为预制不锈钢钢格板。
作为优选，所述沉淀池的池宽等于所述厌氧池的池宽等于所述兼氧池的池宽，所述厌氧池的池长与厌氧池的池宽比为(0.8～1.05)：1，所述兼氧池的池长与兼氧池的池宽比为(1.9～2.1)：1。
作为优选，所述湿地区包括卵石区和种植土区，所述卵石区设于所述种植土区下端，所述出水管连接穿孔配水管，所述穿孔配水管的一端伸入至所述卵石区内，所述种植土区种植有植物。所述植物为美人蕉、矮蒲苇、芦苇、菖蒲的一种或多种组合，具体依据当地气候选择。
有益效果在于：本系统经过合理的设计改进后，不需耗能且完全自流，管理方便，无需值守;系统设置有检修孔，可做为清掏检修用;本系统还能够适用于农作物的浇灌，既可作传统的旱厕农用施肥作用，亦可处理后环保排放。
