申请日2018.03.28
公开(公告)日2018.11.27
IPC分类号C02F9/14
摘要
本实用新型提供一种高效环保废水回收处理设备，包括塔体、沉淀室、水泵、微生物净化槽、反应池、过滤板和除味池，所述塔体的内部底端设置有微生物净化槽，且微生物净化槽内设置有微生物菌，所述塔体的内部中间安装有固定座，且固定座的底部安装有反应池，所述反应池的底部中间竖直设置有第一出水管，且第一出水管上设置有第二电磁阀，所述塔体的内部顶端安装有过滤板，所述塔体的右侧顶端设置有废料出料管，所述废料出料管上设置有电控阀门。本实用新型通过沉淀室的设置，能够对废水进行预沉淀处理，使得后续的处理流程更加快捷，并且通过将过滤板设置成倾斜结构，便于过滤板上的过滤物质能够集中到废料出料管处。
权利要求书

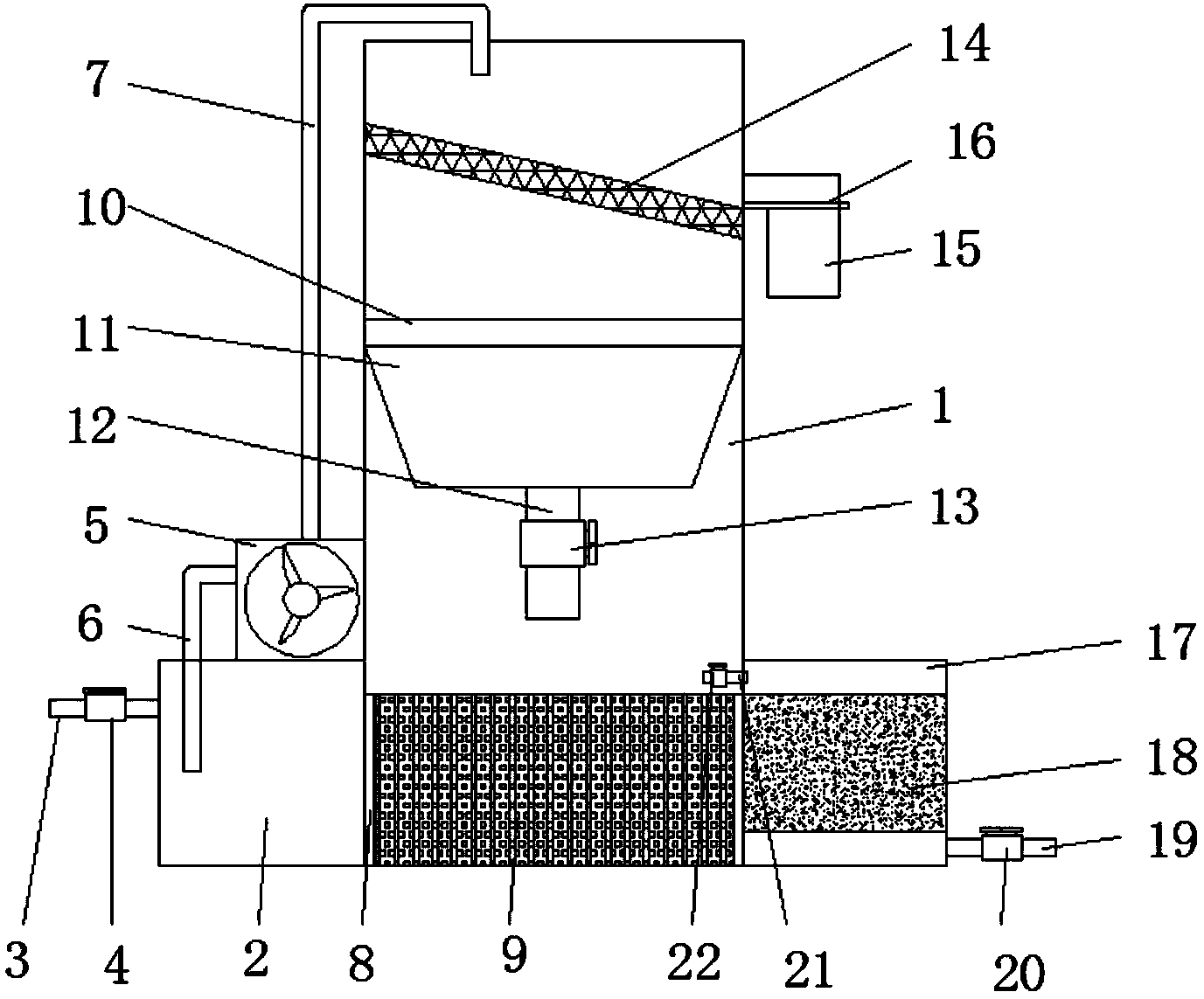

1.一种高效环保废水回收处理设备，包括塔体(1)、沉淀室(2)、水泵(5)、微生物净化槽(8)、反应池(11)、过滤板(14)和除味池(17)，其特征在于：所述塔体(1)的左侧安装有沉淀室(2)，且沉淀室(2)的左侧顶端水平安装有进水管(3)，所述进水管(3)的右端与沉淀室(2)的内部相连通，且进水管(3)上设置有第一电磁阀(4)，所述沉淀室(2)的顶部安装有水泵(5)，且水泵(5)的进口通过第一导水管(6)与沉淀室(2)相连通，且水泵(5)的出口通过第二导水管(7)与塔体(1)的内部相连通;
所述塔体(1)的内部底端设置有微生物净化槽(8)，且微生物净化槽(8)内设置有微生物菌(9)，所述塔体(1)的内部中间安装有固定座(10)，且固定座(10)的底部安装有反应池(11)，所述反应池(11)的底部中间竖直设置有第一出水管(12)，且第一出水管(12)上设置有第二电磁阀(13)，所述塔体(1)的内部顶端安装有过滤板(14)，所述塔体(1)的右侧顶端设置有废料出料管(15)，且废料出料管(15)的右端与过滤板(14)的右端顶部相连通，所述废料出料管(15)上设置有电控阀门(16);
所述塔体(1)的右侧底端设置有除味池(17)，且除味池(17)的内部中间设置有活性炭层(18)，所述除味池(17)的右侧底端水平设置有第二出水管(19)，且第二出水管(19)上设置有第三电磁阀(20)，所述除味池(17)的左侧顶端水平设置有导流管(21)，且导流管(21)上设置有流体单向阀(22)，所述塔体(1)的前侧顶端设置有进料斗(25)，且进料斗(25)的底端与反应池(11)的上方相连通，所述塔体(1)的前侧竖直设置有扶梯(23)，且扶梯(23)的顶部设置在进料斗(25)的左侧，所述塔体(1)的前侧还设置有控制面板(24)，且控制面板(24)设置在进料斗(25)的下方，所述控制面板(24)与第一电磁阀(4)、第二电磁阀(13)、第三电磁阀(20)和电控阀门(16)均电性连接。
2.根据权利要求1所述的一种高效环保废水回收处理设备，其特征在于：所述第一导水管(6)的顶端设置在水泵(5)的左侧，且第一导水管(6)的底端竖直设置在沉淀室(2)的内部中间。
3.根据权利要求1所述的一种高效环保废水 回收处理设备，其特征在于：所述第二导水管(7)的底端设置在水泵(5)的上方，且第二导水管(7)的顶端设置在过滤板(14)的上方。
4.根据权利要求1所述的一种高效环保废水回收处理设备，其特征在于：所述反应池(11)设置成倒梯形结构。
5.根据权利要求1所述的一种高效环保废水回收处理设备，其特征在于：所述第一出水管(12)设置在微生物净化槽(8)的上方。
6.根据权利要求1所述的一种高效环保废水回收处理设备，其特征在于：所述过滤板(14)设置成倾斜结构。
7.根据权利要求1所述的一种高效环保废水回收处理设备，其特征在于：所述废料出料管(15)设置成半T型结构。
8.根据权利要求1所述的一种高效环保废水回收处理设备，其特征在于：所述流体单向阀(22)设置在塔体(1)的内部，且设置在微生物净化槽(8)的上方右侧。
说明书
一种高效环保废水回收处理设备
技术领域
本实用新型属于废水回收处理设备技术领域，具体涉及一种高效环保废水回收处理设备。
背景技术
目前全国依然有22.3%的县城没有设立污水处理厂，而重污染的厂家大部分都分布在城市的边缘和县城，由于污水处理厂是工厂排污最后一道“过滤器”，而且不少工厂排污依然不符合标准，造成了污水处理厂难以负荷大量的排污量，而且许多早期建设污水处理厂设备较落后，处理能力较差，加重了排污净化的压力。前瞻产业研究院认为，这也是污水处理厂被迫成为“排污大户”的重要原因。
目前市场上的高效环保废水回收处理设备成本高，投资大，但处理效果并不理想，特别是在废料的收集方面非常麻烦，为了解决上述所提到的问题，本实用新型提供了一种高效环保废水回收处理设备。
实用新型内容
本实用新型的目的在于提供一种高效环保废水回收处理设备，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种高效环保废水回收处理设备，包括塔体、沉淀室、水泵、微生物净化槽、反应池、过滤板和除味池，所述塔体的左侧安装有沉淀室，且沉淀室的左侧顶端水平安装有进水管，所述进水管的右端与沉淀室的内部相连通，且进水管上设置有第一电磁阀，所述沉淀室的顶部安装有水泵，且水泵的进口通过第一导水管与沉淀室相连通，且水泵的出口通过第二导水管与塔体的内部相连通;
所述塔体的内部底端设置有微生物净化槽，且微生物净化槽内设置有微生物菌，所述塔体的内部中间安装有固定座，且固定座的底部安装有反应池，所述反应池的底部中间竖直设置有第一出水管，且第一出水管上设置有第二电磁阀，所述塔体的内部顶端安装有过滤板，所述塔体的右侧顶端设置有废料出料管，且废料出料管的右端与过滤板的右端顶部相连通，所述废料出料管上设置有电控阀门;
所述塔体的右侧底端设置有除味池，且除味池的内部中间设置有活性炭层，所述除味池的右侧底端水平设置有第二出水管，且第二出水管上设置有第三电磁阀，所述除味池的左侧顶端水平设置有导流管，且导流管上设置有流体单向阀，所述塔体的前侧顶端设置有进料斗，且进料斗的底端与反应池的上方相连通，所述塔体的前侧竖直设置有扶梯，且扶梯的顶部设置在进料斗的左侧，所述塔体的前侧还设置有控制面板，且控制面板设置在进料斗的下方，所述控制面板与第一电磁阀、第二电磁阀、第三电磁阀和电控阀门均电性连接。
优选的，所述第一导水管的顶端设置在水泵的左侧，且第一导水管的底端竖直设置在沉淀室的内部中间。
优选的，所述第二导水管的底端设置在水泵的上方，且第二导水管的顶端设置在过滤板的上方。
优选的，所述反应池设置成倒梯形结构。
优选的，所述第一出水管设置在微生物净化槽的上方。
优选的，所述过滤板设置成倾斜结构。
优选的，所述废料出料管设置成半T型结构。
优选的，所述流体单向阀设置在塔体的内部，且设置在微生物净化槽的上方右侧。
本实用新型的有益效果：该高效环保废水回收处理设备结构设置合理，经济实用，使用方便，通过沉淀室的设置，能够对废水进行预沉淀处理，使得后续的处理流程更加快捷，并且通过将过滤板设置成倾斜结构，便于过滤板上的过滤物质能够集中到废料出料管处，通过废料出料管和电控阀门的设置，能够对废料进行集中收集处理，通过反应池的设置，便于废水进行化学净化，使得废水处理的质量更好，效率更高，通过微生物菌的设置，能够对废水进行生物净化，进一步加强了废水处理的质量，通过活性炭层的设置，能够消除废水中的异味，并且通过在导流管上设置流体单向阀，避免除味池内的水流倒灌进塔体内部。
