申请日2018.03.28
公开(公告)日2018.12.18
IPC分类号C02F3/12; B01D65/02
摘要
本实用新型公开了一种污水处理装置MBR膜组件，包括污水箱，所述污水箱的顶部中心位置焊接有推杆电机，所述推杆电机输出轴的底部焊接有固定盒，所述固定盒内设有MBR膜组件，所述MBR膜组件包括等距离分布的固定管，所述固定管焊接在固定盒的顶部内壁上，且固定管内通过螺栓固定有滤膜，所述固定盒的底部外壁上通过螺栓固定有火山石板，所述固定管的外壁上设有震动装置，所述震动装置包括连接板。本实用新型能够对污水中的颗粒较大的杂质进行初步的过滤，减轻滤膜的过滤负担，提高了装置的过滤速度，够根据不同的要求进行调节污水箱内的温度，提高了装置的适用性，能够带动滤膜进行快速震动，提高了装置反冲洗清洁杂质的效率。
权利要求书

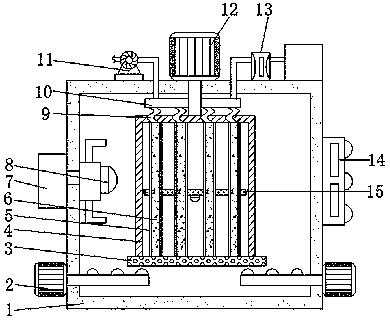

1.一种污水处理装置MBR膜组件，包括污水箱(1)，其特征在于，所述污水箱(1)的顶部中心位置焊接有推杆电机(12)，所述推杆电机(12)输出轴的底部焊接有固定盒，所述固定盒内设有MBR膜组件(4)，所述MBR膜组件(4)包括等距离分布的固定管(5)，所述固定管(5)焊接在固定盒的顶部内壁上，且固定管(5)内通过螺栓固定有滤膜(6)，所述固定盒的底部外壁上通过螺栓固定有火山石板(3)，所述固定管(5)的外壁上设有震动装置(15)，所述震动装置(15)包括连接板(16)，且连接板(16)与固定管(5)焊接固定，所述连接板(16)的底部通过螺栓固定有等距离分布的振动器(18)，所述固定盒的顶部开有等距离分布的连接口，且连接口的内壁上均粘接有软管(9)，所述软管(9)的顶部连接有出水管(10)，所述污水箱(1)的顶部外壁上开有进料口，所述污水箱(1)的一侧外壁底部位置开有排污口，所述污水 箱(1)的一侧外壁上通过螺栓固定有控制器(14)，所述污水箱(1)的两侧外壁上均通过螺栓固定有曝气泵(2)，且曝气泵(2)的输出端位于污水箱(1)内部。
2.根据权利要求1所述的一种污水处理装置MBR膜组件，其特征在于，所述连接板(16)的四个侧壁上均焊接有等距离分布的弹簧(17)，且弹簧(17)远离连接板(16)的一端与固定盒焊接。
3.根据权利要求1所述的一种污水处理装置MBR膜组件，其特征在于，所述污水箱(1)顶部外壁上焊接有抽水泵(11)，且抽水泵(11)的进水口内壁上焊接有第一连接管，第一连接管远离抽水泵(11)的一端与出水管(10)连接。
4.根据权利要求1所述的一种污水处理装置MBR膜组件，其特征在于，所述污水箱(1)的顶部外壁远离抽水泵(11)的一侧焊接有反冲泵(13)，且反冲泵(13)反冲口的内壁上焊接有第二连接管，第二连接管远离反冲泵(13)的一端与出水管(10)连接。
5.根据权利要求1所述的一种污水处理装置MBR膜组件，其特征在于，所述污水箱(1)的一侧外壁上通过螺栓固定有加热器(7)，且加热器(7)的输出端焊接有导热管，导热管位于污水箱(1)的内部。
6.根据权利要求1所述的一种污水处理装置MBR膜组件，其特征在于，所述污水箱(1)的一侧内壁上通过螺栓固定有温度传感器(8)，且温度传感器(8)通过信号线与控制器(14)连接。
7.根据权利要求1所述的一种污水处理装置MBR膜组件，其特征在于，所述推杆电机(12)、抽水泵(11)、反冲泵(13)、曝气泵(2)和加热器(7)均连接有开关，且开关通过信号线与控制器(14)连接。
说明书
一种污水处理装置MBR膜组件
技术领域
本实用新型涉及MBR组件技术领域，尤其涉及一种污水处理装置MBR膜组件。
背景技术
目前，MBR膜组件一种由膜分离技术与生物处理技术有机结合的新型废水处理技术，以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量，主要利用沉浸于好氧生物池内的MBR膜组件截流槽内的活性污泥与大分子有机物，因其有效的截流作用，可保留世代周期较长的微生物，实现对污水深度净化。膜生物反应器的截流作用来源于滤膜，工作一段时间后，污泥容易堵塞滤膜的网孔，网孔堵塞一定程度时网孔本身形成一道屏障，阻碍滤水，降低滤膜的膜通量，影响MBR膜生物反应器的处理效率，而且一般的污水处理时由于一些特定的物需要在一定的温度下才能进行很好的工作，但是一般的装置对温度的调节效果不好因此，亟需一种污水处理装置MBR膜组件来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理装置MBR膜组件。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理装置MBR膜组件，包括污水箱，所述污水箱的顶部中心位置焊接有推杆电机，所述推杆电机输出轴的底部焊接有固定盒，所述固定盒内设有MBR膜组件，所述MBR膜组件包括等距离分布的固定管，所述固定管焊接在固定盒的顶部内壁上，且固定管内通过螺栓固定有滤膜，所述固定盒的底部外壁上通过螺栓固定有火山石板，所述固定管的外壁上设有震动装置，所述震动装置包括连接板，且连接板与固定管焊接固定，所述连接板的底部通过螺栓固定有等距离分布的振动器，所述固定盒的顶部开有等距离分布的连接口，且连接口的内壁上均粘接有软管，所述软管的顶部连接有出水管，所述污水箱的顶部外壁上开有进料口，所述污水箱的一侧外壁底部位置开有排污口，所述污水箱的一侧外壁上通过螺栓固定有控制器，所述污水箱的两侧外壁上均通过螺栓固定有曝气泵，且曝气泵的输出端位于污水箱内部。
优选的，所述连接板的四个侧壁上均焊接有等距离分布的弹簧，且弹簧远离连接板的一端与固定盒焊接。
优选的，所述污水箱顶部外壁上焊接有抽水泵，且抽水泵的进水口内壁上焊接有第一连接管，第一连接管远离抽水泵的一端与出水管连接。
优选的，所述污水箱的顶部外壁远离抽水泵的一侧焊接有反冲泵，且反冲泵反冲口的内壁上焊接有第二连接管，第二连接管远离反冲泵的一端与出水管连接。
优选的，所述污水箱的一侧外壁上通过螺栓固定有加热器，且加热器的输出端焊接有导热管，导热管位于污水箱的内部，。
优选的，所述污水箱的一侧内壁上通过螺栓固定有温度传感器，且温度传感器通过信号线与控制器连接。
优选的，所述推杆电机、抽水泵、反冲泵、曝气泵和加热器均连接有开关，且开关通过信号线与控制器连接。
本实用新型的有益效果为：
1.通过火山石板的设置能够对污水中的颗粒较大的杂质进行初步的过滤，减轻滤膜的过滤负担，提高了装置的过滤速度。
2.通过加热器和温度传感器的设置能够根据不同的要求进行调节污水箱内的温度，提高了装置的适用性。
3.通过反冲泵的设置能够对滤膜进行反冲洗，通过振动器、推杆电机的设置能够带动滤膜进行快速震动，提高了装置反冲洗清洁杂质的效率。
