申请日2018.03.21
公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种农村生活污水处理小型生物接触净化槽，包括池体，从进水端至出水端，所述池体内依次设有酸化初沉池(1)、厌氧过滤室(2)、生物载体流动室(3)以及沉淀室(4);所述池体顶部设有多个检修孔，所述检修孔上设有拨风管。本实用新型提供了不需要太多的管道施工，可以降低整个工程造价，同时因为管道极少，解决了污水的泄漏问题，使生活污水得到完全处理的农村生活污水处理小型生物接触净化槽。
权利要求书

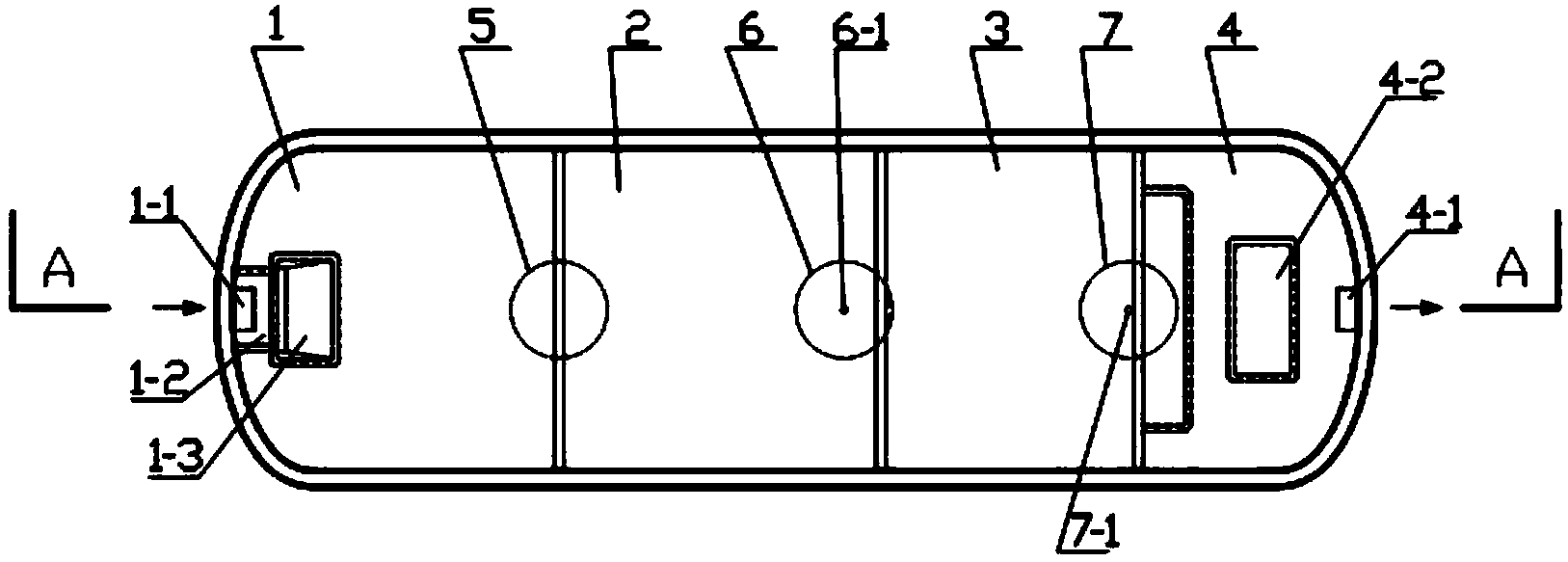

1.一种农村生活污水处理小型生物接触净化槽，包括池体，其特征是，从进水端至出水端，所述池体内依次设有酸化初沉室(1)、厌氧过滤室(2)、生物载体流动室(3)以及沉淀室(4);所述池体顶部设有多个检修孔，所述检修孔上设有拨风管。
2.根据权利要求1所述农村生活污水处理小型生物接触净化槽，其特征是，所述池体为采用复合玻璃钢材料制备成的池体。
3.根据权利要求1或2所述农村生活污水处理小型生物接触净化槽，其特征是，在槽顶分别设置有槽顶检修孔Ⅰ(5)、槽顶检修孔Ⅱ(6)和槽顶检修孔Ⅲ(7)，在槽顶检修孔Ⅱ(6)上设置有拨风管Ⅰ(6-1);在槽顶检修孔Ⅲ(7)上设置有拨风管Ⅱ(7-1)。
4.根据权利要求1或2所述农村生活污水处理小型生物接触净化槽，其特征是，所述酸化初沉室(1)进口端设置有进水口(1-1)，进水口(1-1)下端设置有进水分配渠(1-2)，进水分配渠(1-2)下端设置有夹杂物去除斗(1-3)，酸化初沉室后端隔板上部设置有酸化初沉室出水整流渠(1-4)，酸化初沉室室内设置有软性纤维填料(1-5)。
5.根据权利要求1或2所述农村生活污水处理小型生物接触净化槽，其特征是，所述厌氧过滤室(2)后端隔板上部设置有厌氧过滤室出水整流渠(2-1)，室内设置有组合式填料(2-2)。
6.根据权利要求1或2所述农村生活污水 处理小型生物接触净化槽，其特征是，所述生物载体流动室(3)后端隔板上部设置有生物载体流动室出水整流渠(3-1)，室内设置有聚氨酯悬浮填料(3-2)。
7.根据权利要求1或2所述农村生活污水处理小型生物接触净化槽，其特征是，所述沉淀室(4)末端设置有出水口(4-1)，室内设置有消毒腔(4-2)。
说明书
一种农村生活污水处理小型生物接触净化槽
技术领域
本实用新型属于污水处理领域，进一步是指一种农村生活污水处理小型生物接触净化槽。
背景技术
农村生活污水处理模式有集中处理模式、就地处理模式和分散处理模式。分散污水处理介于集中处理和就地处理之间，即将来自单独的住户、组屋以及独立的社区、风景区、城市郊区、水源地区、旅游观光地区的污水在污水产生点附近收集，送至附近的污水处理设施。
目前，分散处理模式有代表型的技术有以下几种。
①地埋式好氧处理池：污水经化粪池半厌氧消化去除粗物质，通过管沟或管道汇入地下池，通过地下好氧处理池多单元的协同作用，对污水进行处理。
②生物塘：通过生物根系附着的微生物降解有机污染物，植物吸附污水中的N、P，净化水质。
③地沟处理系统：通过土壤过滤、吸附、离子交换、氧化还原、沉淀、土壤微生物吞噬、抗菌素的杀菌作用以及植物的根系对N、P等营养物的吸收，净化水质。
④地埋式污水处理系统：兼化粪池和处理为一体，由处理和沉淀处理两部分组成，采用好氧和厌氧交替处理以去除N、P和有机污染物。
上述处理系统有的存在着要增加收集管网或管沟;有的要增加曝气充氧环节，这些都增加了建设成本和运行成本，降低了处理系统正常使用的可靠性。
实用新型内容
针对现有技术的不足，本实用新型提供了不需要太多的管道施工，可以降低整个工程造价，同时因为管道极少，解决了污水的泄漏问题，使生活污水得到完全处理的农村生活污水处理小型生物接触净化槽。
本实用新型的技术方案是：
农村生活污水处理小型生物接触净化槽，包括池体，从进水端至出水端，所述池体内依次设有酸化初沉池、厌氧过滤室、生物载体流动室以及沉淀室;所述池体顶部设有多个检修孔，所述检修孔上设有拨风管。
小型生物接触净化槽槽体直接由工厂生产并运送到现场安装。
优选方案，所述池体为采用复合玻璃钢材料((FRP))制备成的池体。
优选方案，在槽顶分别设置有槽顶检修孔Ⅰ、槽顶检修孔Ⅱ和槽顶检修孔Ⅲ，在槽顶检修孔Ⅱ上设置有拨风管Ⅰ;在槽顶检修孔Ⅲ上设置有拨风管Ⅱ。
优选方案，所述酸化初沉室进口端设置有进水口，进水口下端设置有进水分配渠，进水分配渠下端设置有夹杂物去除斗，酸化初沉室后端隔板上部设置有酸化初沉室出水整流渠，酸化初沉室室内设置有软性纤维填料。
优选方案，所述厌氧过滤室后端隔板上部设置有厌氧过滤室出水整流渠，室内设置有组合式填料。
优选方案，所述生物载体流动室后端隔板上部设置有生物载体流动室出水整流渠，室内设置有聚氨酯悬浮填料。
优选方案，所述沉淀室末端设置有出水口，室内设置有消毒腔。
优选方案，所述槽顶分别设置有槽顶检修孔Ⅰ;槽顶检修孔Ⅱ，在槽顶检修孔Ⅱ上设置有拨风管Ⅰ;槽顶检修孔Ⅲ，在槽顶检修孔Ⅲ上设置有拨风管Ⅱ。
与现有技术相比，本实用新型的有益效果是：①小型生物接触净化槽在工厂生产线批量生产，现场安装使用方便;②小型生物接触净化槽设有机电设备和机械运动部件，最大限度降低了运行费用和提高了可靠性;③小型生物接触净化槽所培养的微生物可在缺氧环境下生存。
小型生物接触净化槽适用的地区包括水源地区、旅游观光地;城市居住小区;农村居住地区;城市郊区等。
