申请日2018.05.29
公开(公告)日2018.10.16
IPC分类号C02F1/70; C02F1/30; C02F101/22
摘要
本发明涉及废水处理领域，具体的说是一种含铬废水光催化还原系统，包括光照机构、反应机构、添加机构、搅拌机构、产物收集机构和冷却水管;通过包括光照机构对需要处理的水进行光源的补充，通过反应机构实现为需要处理的水进行光催化反应，添加机构实现对催化剂的添加，搅拌机构、对催化剂进行搅拌，同时控制催化剂的下落，产物收集机构便于收集反应后的产物，冷却水管对反应进行降温。本发明无需人为根据水量添加，快捷方便;在进行反应时采用特殊结构的反应管进行，可有效的增大与光照的接触面积，借助可旋转的反光板利用反射的原理增加光照，提高催化的效率;在反应完成后利用下料管对产物进行收集，达到无害化的全面处理。
翻译权利要求书

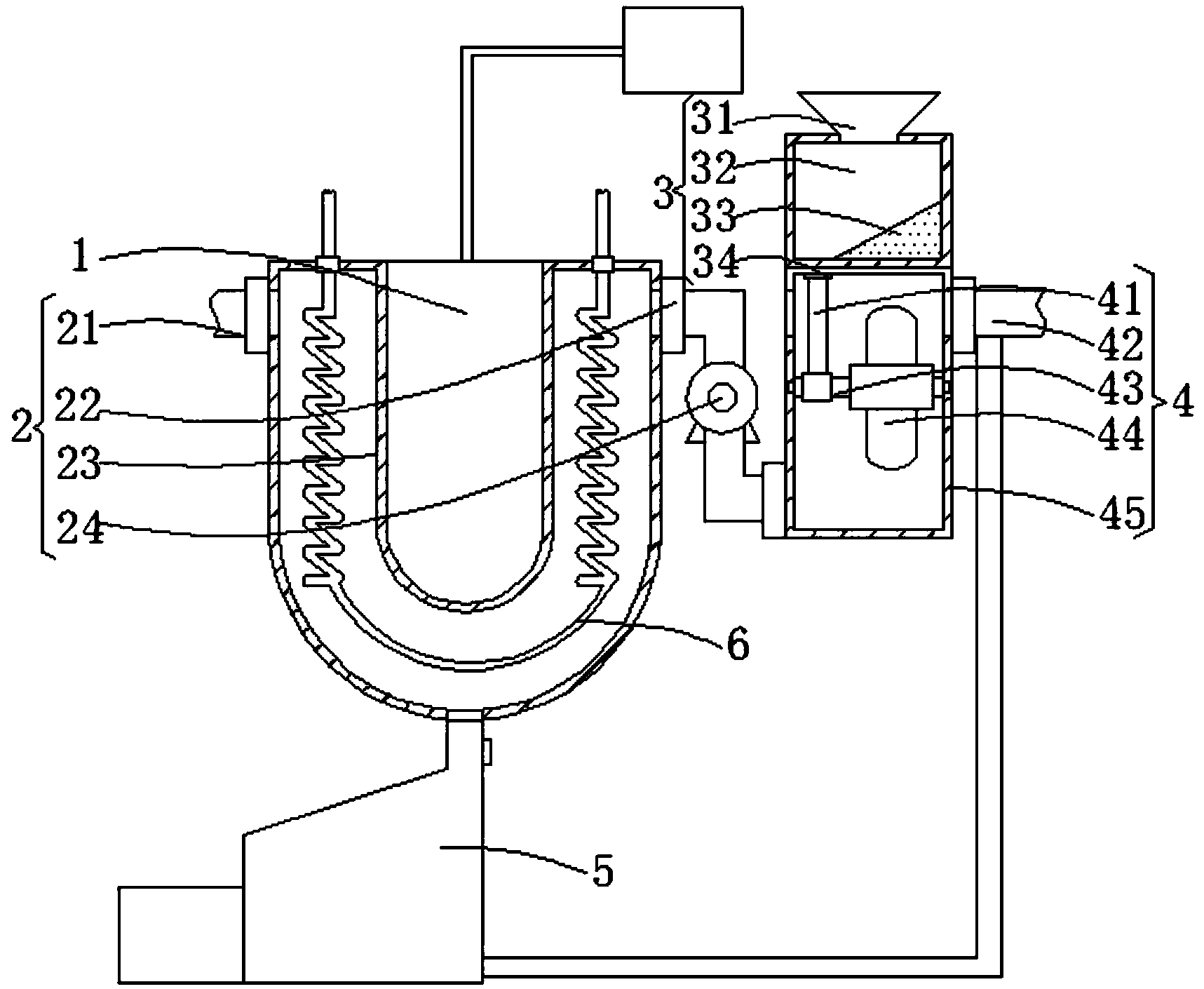

1.一种含铬废水光催化还原系统，其特征在于：包括光照机构(1)、反应机构(2)、添加机构(3)、搅拌机构(4)、产物收集机构(5)和冷却水管(6);所述添加机构(3)用于对反应的各种催化剂进行添加，且所述添加机构(3)的底部连通污水搅拌和运输的所述搅拌机构(4);所述搅拌机构(4)的底部连接用于进行光催化的所述反应机构(2)，且所述反应机构(2)的内部设有提供光源的所述光照机构(1);所述反应机构(2)的底部连接对产物进行收集处理的所述产物收集机构(5)，且所述产物收集机构(5)连通所述搅拌机构(4);所述反应机构(2)的内部安装所述冷却水管(6)。
2.根据权利要求1所述的一种含铬废水光催化还原系统，其特征在于：所述添加机构(3)包括料斗(31)、料箱(32)、斜板(33)和出料控制机构(34)，所述料箱(32)的顶部开设顶端料斗(31)，且所述料箱(32)的内部固定所述斜板(33);所述料箱(32)的底部开设凹槽(322)，且所述凹槽(322)的内部开设通孔(321);所述通孔(321)的底部设有出料控制机构(34)。
3.根据权利要求2所述的一种含铬废水光催化还原系统，其特征在于：所述出料控制机构(34)包括盖板(341)、限位板(342)、限位槽(343)和弹簧(344)，所述料箱(32)的底部的所述通孔(321)的处配合连接所述盖板(341)，且所述盖板(341)的两侧固定所述限位板(342);所述限位板(342)卡合并滑动连接所述限位槽(343)，且所述限位槽(343)开设于所述凹槽(322)的侧部;所述限位板(342)与所述凹槽(322)之间设有所述弹簧(344)。
4.根据权利要求2所述的一种含铬废水光催化还原系统，其特征在于：所述搅拌机构(4)包括划杆(41)、进水管(42)、转轴(43)、搅拌叶片(44)和中转箱(45)，所述中转箱(45)连通与所述料箱(32)的底部，且所述中转箱(45)的内部转动连接所述转轴(43);所述转轴(43)的外侧固定所述搅拌叶片(44)，且所述转轴(43)的一端固定所述划杆(41);所述中转箱(45)的侧部连通所述进水管(42)。
5.根据权利要求4所述的一种含铬废水光催化还原系统，其特征在于：所述搅拌叶片(44)位移所述进水管(42)的底部，且所述搅拌叶片(44)固定于所述转轴(43)的一侧;所述转轴(43)另一侧的所述划杆(41)的高度与所述转轴(43)到所述通孔(321)之间的距离相同。
6.根据权利要求4所述的一种含铬废水光催化还原系统，其特征在于：所述反应机构(2)包括出水管(21)、连接管(22)、反应管(23)和第一水泵(24)，所述第一水泵(24)连通所述中转箱(45)的底部，且所述第一水泵(24)的一端连接所述连接管(22);所述连接管(22)连通所述反应管(23)，且所述反应管(23)的一端连接所述出水管(21)。
7.根据权利要求6所述的一种含铬废水光催化还原系统，其特征在于：所述反应管(23)采用“U”字形结构，且所述反应管(23)的内部中心处贯穿呈螺旋状的所述冷却水管(6)。
8.根据权利要求1所述的一种含铬废水光催化还原系统，其特征在于：所述光照机构(1)包括电池(11)、连接架(12)、反光板(13)和灯源(14);所述灯源(14)位于所述反应管(23)的内部，且所述灯源(14)的顶部连接所述连接架(12);所述连接架(12)的一端固定所述电池(11)，且所述电池(11)电性连接所述灯源(14);所述反应管(23)的两端转动连接所述反光板(13)。
9.根据权利要求8所述的一种含铬废水光催化还原系统，其特征在于：所述反光板(13)的宽度大于所述反应管(23)内部之间的间距，且所述反光板(13)与所述反应管(23)之间的旋转角度为0°-360°。
10.根据权利要求6所述的一种含铬废水光催化还原系统，其特征在于：所述产物收集机构(5)包括电磁阀(51)、接料盒(52)、散热风扇(53)、下料管(54)、滤网(55)、蓄水箱(56)、第二水泵(57)和循环管道(58)，所述反应管(23)的底部连通倾斜的所述下料管(54)，所述下料管(54)的内部安装所述电磁阀(51)，且所述下料管(54)的顶部安装所述散热风扇(53);所述下料管(54)的底部设有所述滤网(55)，且所述滤网(55)的底部连通所述蓄水箱(56);所述蓄水箱(56)的内部安装所述第二水泵(57)，且所述第二水泵(57)通过所述循环管道(58)连通所述进水管(42);所述下料管(54)的一侧连通所述接料盒(52)。
说明书
一种含铬废水光催化还原系统
技术领域
本发明涉及废水处理领域，具体的说是一种含铬废水光催化还原系统。
背景技术
铬及其化台物在工业上应用广泛，冶金、化工、矿物工程、电镀、制铬、颜料、制药、轻工纺织、铬盐及铬化物的生产等一系列行业，都会产生大量的含铬废水，未经处理的含铬废水若被饮用时通过消化道、呼吸道、皮肤和粘膜侵人人体，同时铬化合物以蒸汽和粉尘的方式进入人体组织中，代谢和被清除的速度缓慢，会引起鼻中隔穿孔、肠胃疾患、白血球下降、类似哮喘的肺部病变。
因此对含铬的废水进行还原，对还原的铬产物进行回收利用具有重要的意义，光催化使含铬污水处理的重要手段之一，现有的催化系统需要人为的根据水量进行催化剂的添加，操作繁琐，同时需要对产物进行打捞处理，耗费人力。鉴于此，本发明提供了一种含铬废水光催化还原系统，其具有以下特点：
(1)本发明所述的一种含铬废水光催化还原系统，利用水的冲力使搅拌叶片旋转进而带动划杆转动，划杆转动到顶部时即可推开盖板使催化原料下落进入到水中，同时利用旋转的搅拌叶片进行搅拌确保分布均匀，当污水流量较大时搅拌叶片旋转的速度则更快，同时划杆旋转更快即可使盖板被划开的频率就越快，即可下更多的催化剂进行催化反应，无需人为根据水量添加，快捷方便。
(2)本发明所述的一种含铬废水光催化还原系统，在进行反应时采用特殊结构的反应管进行，可有效的增大与光照的接触面积，借助可旋转的反光板利用反射的原理增加光照，提高催化的效率。
(3)本发明所述的一种含铬废水光催化还原系统，在反应完成后利用下料管对产物进行收集，同时对收集的产物进行水的过滤和风干，使残余的水继续到达进水管处进行反应，达到无害化的全面处理。
发明内容
针对现有技术中的问题，本发明提供了一种含铬废水光催化还原系统，通过所述包括光照机构对需要处理的水进行光源的补充，通过所述反应机构实现为需要处理的水进行光催化反应，所述添加机构实现对催化剂的添加，所述搅拌机构、对催化剂进行搅拌，同时控制催化剂的下落，所述产物收集机构便于收集反应后的产物，所述冷却水管对反应进行降温;利用水的冲力使所述搅拌叶片旋转进而带动所述划杆转动，所述划杆转动到顶部时即可推开所述盖板使催化原料下落进入到水中，同时利用旋转的所述搅拌叶片进行搅拌确保分布均匀，当污水流量较大时所述搅拌叶片旋转的速度则更快，同时所述划杆旋转更快即可使所述盖板被划开的频率就越快，即可下更多的催化剂进行催化反应，无需人为根据水量添加，快捷方便;在进行反应时采用特殊结构的所述反应管进行，可有效的增大与光照的接触面积，借助可旋转的所述反光板利用反射的原理增加光照，提高催化的效率;在反应完成后利用所述下料管对产物进行收集，同时对收集的产物进行水的过滤和风干，使残余的水继续到达进水管处进行反应，达到无害化的全面处理。
本发明解决其技术问题所采用的技术方案是：一种含铬废水光催化还原系统，包括光照机构、反应机构、添加机构、搅拌机构、产物收集机构和冷却水管;所述添加机构用于对反应的各种催化剂进行添加，且所述添加机构的底部连通污水搅拌和运输的所述搅拌机构;所述搅拌机构的底部连接用于进行光催化的所述反应机构，且所述反应机构的内部设有提供光源的所述光照机构;所述反应机构的底部连接对产物进行收集处理的所述产物收集机构，且所述产物收集机构连通所述搅拌机构;所述反应机构的内部安装所述冷却水管。
具体的，所述添加机构包括料斗、料箱、斜板和出料控制机构，所述料箱的顶部开设顶端料斗，且所述料箱的内部固定所述斜板;所述料箱的底部开设凹槽，且所述凹槽的内部开设通孔;所述通孔的底部设有出料控制机构。
具体的，所述出料控制机构包括盖板、限位板、限位槽和弹簧，所述料箱的底部的所述通孔的处配合连接所述盖板，且所述盖板的两侧固定所述限位板;所述限位板卡合并滑动连接所述限位槽，且所述限位槽开设于所述凹槽的侧部;所述限位板与所述凹槽之间设有所述弹簧。
具体的，所述搅拌机构包括划杆、进水管、转轴、搅拌叶片和中转箱，所述中转箱连通与所述料箱的底部，且所述中转箱的内部转动连接所述转轴;所述转轴的外侧固定所述搅拌叶片，且所述转轴的一端固定所述划杆;所述中转箱的侧部连通所述进水管。
具体的，所述搅拌叶片位移所述进水管的底部，且所述搅拌叶片固定于所述转轴的一侧;所述转轴另一侧的所述划杆的高度与所述转轴到所述通孔之间的距离相同。
具体的，所述反应机构包括出水管、连接管、反应管和第一水泵，所述第一水泵连通所述中转箱的底部，且所述第一水泵的一端连接所述连接管;所述连接管连通所述反应管，且所述反应管的一端连接所述出水管。
具体的，所述反应管采用“U”字形结构，且所述反应管的内部中心处贯穿呈螺旋状的所述冷却水管。
具体的，所述光照机构包括电池、连接架、反光板和灯源;所述灯源位于所述反应管的内部，且所述灯源的顶部连接所述连接架;所述连接架的一端固定所述电池，且所述电池电性连接所述灯源;所述反应管的两端转动连接所述反光板。
具体的，所述反光板的宽度大于所述反应管内部之间的间距，且所述反光板与所述反应管之间的旋转角度为0°-360°。
具体的，所述产物收集机构包括电磁阀、接料盒、散热风扇、下料管、滤网、蓄水箱、第二水泵和循环管道，所述反应管的底部连通倾斜的所述下料管，所述下料管的内部安装所述电磁阀，且所述下料管的顶部安装所述散热风扇;所述下料管的底部设有所述滤网，且所述滤网的底部连通所述蓄水箱;所述蓄水箱的内部安装所述第二水泵，且所述第二水泵通过所述循环管道连通所述进水管;所述下料管的一侧连通所述接料盒。
本发明的有益效果：
(1)本发明所述的一种含铬废水光催化还原系统，利用水的冲力使搅拌叶片旋转进而带动划杆转动，划杆转动到顶部时即可推开盖板使催化原料下落进入到水中，同时利用旋转的搅拌叶片进行搅拌确保分布均匀，当污水流量较大时搅拌叶片旋转的速度则更快，同时划杆旋转更快即可使盖板被划开的频率就越快，即可下更多的催化剂进行催化反应，无需人为根据水量添加，快捷方便。
(2)本发明所述的一种含铬废水光催化还原系统，在进行反应时采用特殊结构的反应管进行，可有效的增大与光照的接触面积，借助可旋转的反光板利用反射的原理增加光照，提高催化的效率。
(3)本发明所述的一种含铬废水光催化还原系统，在反应完成后利用下料管对产物进行收集，同时对收集的产物进行水的过滤和风干，使残余的水继续到达进水管处进行反应，达到无害化的全面处理。
