申请日2018.03.21
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理技术领域，尤其为一种污水生化处理池，包括生化处理池、设置在生化处理池一端的液体加料板、设置在生化处理池另一端的固体加料板以及安装在生化处理池内部的污料收集机构。该污水生化处理池，液体原料从液体加料槽加入，并通过液体出料口分流后排入到生化处理池内，通过螺旋搅拌片对固定原料进行搅拌，提高原料和污水的混合程度，提升水处理的效果，通过过滤网对污水内部的污料进行收集，并将过滤网取出进行同一处理，解决污水处理后，杂质沉积在生化池的底部，难以清理的问题，有利于对生化处理池内部的污料进行统一收集，保障生化处理池内部干净。
权利要求书

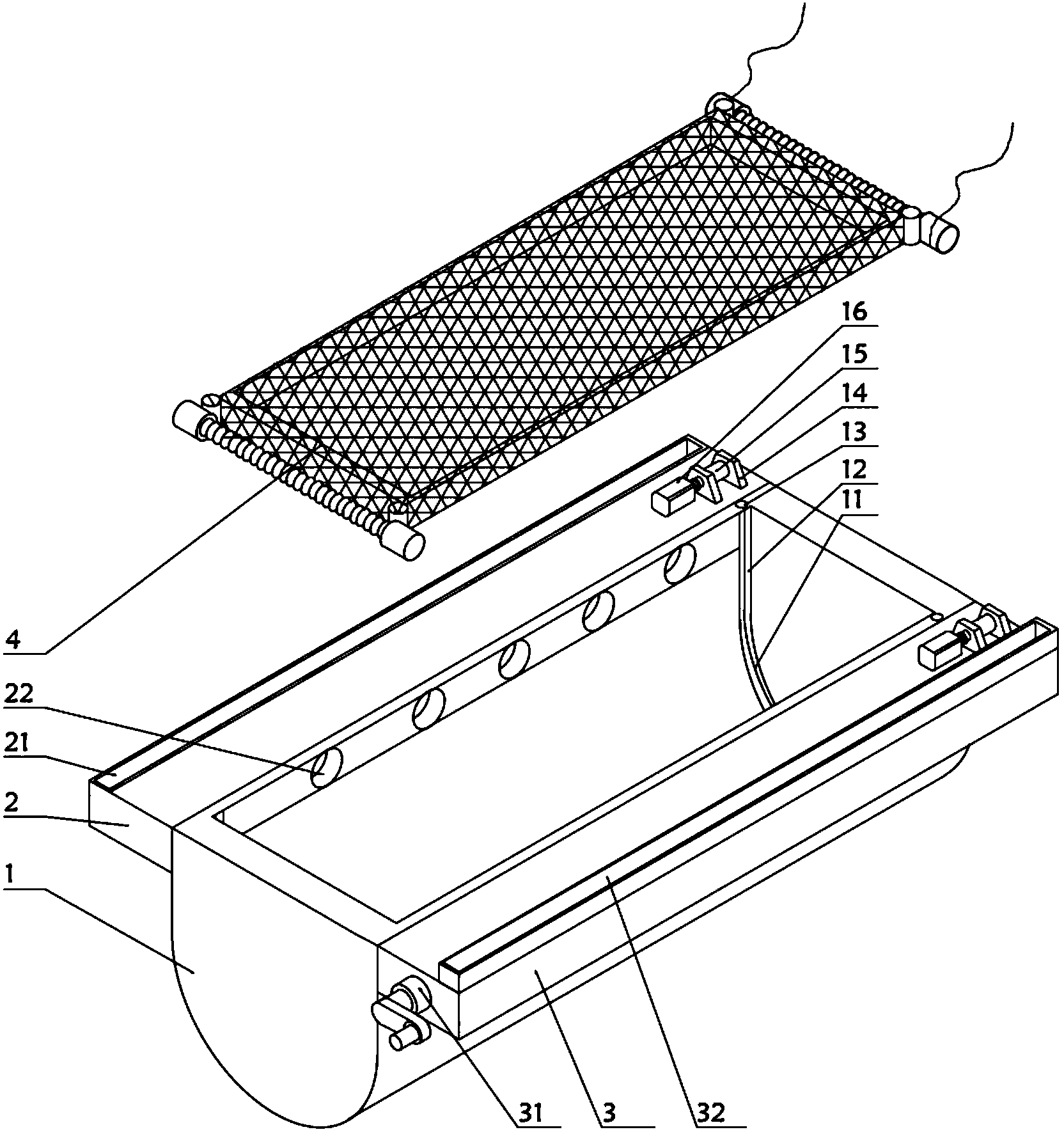

1.一种污水生化处理池，包括生化处理池(1)、设置在所述生化处理池(1)一端的液体加料板(2)、设置在所述生化处理池(1)另一端的固体加料板(3)以及安装在所述生化处理池(1)内部的污料收集机构(4)，其特征在于：所述生化处理池(1)内壁四周均设置有曲线滑轨(11)，所述曲线滑轨(11)的顶部设置有直线滑轨(12)，所述生化处理池(1)顶部靠近所述直线滑轨(12)的一侧设置有牵引口(13)，所述牵引口(13)一端设置有安装座(14)，所述安装座(14)的内部安装有卷线器(15)，所述卷线器(15)的一端安装有旋转电机(16)。
2.根据权利要求1所述的污水生化处理池，其特征在于：所述曲线滑轨(11)和所述直线滑轨(12)为一体成型结构。
3.根据权利要求1所述的污水生化处理池，其特征在于：所述污料收集机构(4)包括过滤网(41)，所述过滤网(41)的四周均设置有安装柱(42)，所述安装柱(42)的一端设置有滑柱(43)，同一纵向水平线上的两个所述滑柱(43)之间设置有弹簧(44)，靠近所述卷线器(15)一端的所述滑柱(43)表面设置有牵引绳(45)。
4.根据权利要求3所述的污水 生化处理池，其特征在于：所述滑柱(43)和所述曲线滑轨(11)滑动连接，所述滑柱(43)和所述直线滑轨(12)滑动连接。
5.根据权利要求3所述的污水生化处理池，其特征在于：所述安装柱(42)和所述滑柱(43)无缝焊接。
6.根据权利要求1所述的污水生化处理池，其特征在于：所述液体加料板(2)的表面设置有液体加料槽(21)，所述液体加料板(2)靠近所述生化处理池(1)内壁一端设置有若干个液体出料口(22)，所述固体加料板(3)的一端设置有曲杆(31)，所述固体加料板(3)的顶部设置有固体加料槽(32)，所述固体加料板(3)的内部安装有转轴(33)，所述转轴(33)的表面设置有螺旋搅拌片(34)。
7.根据权利要求6所述的污水生化处理池，其特征在于：所述曲杆(31)和所述转轴(33)传动连接。
说明书
一种污水生化处理池
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水生化处理池。
背景技术
车间废水经电解罐处理形成的低浓度废水，该种废水未能达到市政污水排放要求，需要将废水在排入到生化池进行生化处理，利用各种生化细菌的特性，进行一系列的生化降解，将废水处理达到市政污水排放要求，在进行排放。
现有的污水生化处理池，需要添加一定用于生化分解的原料，原料包括固体和特体两种，但现有的原料添加方式是直接将原料投入到生化池内，导致原料和污水混合不均匀，影响污水处理的效果，同时污水处理后，杂质沉积在生化池的底部，难以清理。鉴于此，我们提出一种污水生化处理池。
实用新型内容
本实用新型的目的在于提供一种污水生化处理池，以解决上述背景技术中提出的原料和污水混合不均匀以及杂质沉积在生化池的底部，难以清理的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水生化处理池，包括生化处理池、设置在所述生化处理池一端的液体加料板、设置在所述生化处理池另一端的固体加料板以及安装在所述生化处理池内部的污料收集机构，所述生化处理池内壁四周均设置有曲线滑轨，所述曲线滑轨的顶部设置有直线滑轨，所述生化处理池顶部靠近所述直线滑轨的一侧设置有牵引口，所述牵引口一端设置有安装座，所述安装座的内部安装有卷线器，所述卷线器的一端安装有旋转电机。
优选的，所述曲线滑轨和所述直线滑轨为一体成型结构。
优选的，所述污料收集机构包括过滤网，所述过滤网的四周均设置有安装柱，所述安装柱的一端设置有滑柱，同一纵向水平线上的两个所述滑柱之间设置有弹簧，靠近所述卷线器一端的所述滑柱表面设置有牵引绳。
优选的，所述滑柱和所述曲线滑轨滑动连接，所述滑柱和所述直线滑轨滑动连接。
优选的，所述安装柱和所述滑柱无缝焊接。
优选的，所述液体加料板的表面设置有液体加料槽，所述液体加料板靠近所述生化处理池内壁一端设置有若干个液体出料口，所述固体加料板的一端设置有曲杆，所述固体加料板的顶部设置有固体加料槽，所述固体加料板的内部安装有转轴，所述转轴的表面设置有螺旋搅拌片。
优选的，所述曲杆和所述转轴传动连接。
与现有技术相比，本实用新型的有益效果：
1、该污水生化处理池，液体原料从液体加料槽加入，并通过液体出料口分流后排入到生化处理池内，将固定原料从固体加料槽加入，并通过螺旋搅拌片对固定原料进行搅拌，通过对液体原料进行分流和对固体原料进行搅拌，提高原料和污水的混合程度，提升水处理的效果。
2、该污水生化处理池，通过过滤网对污水内部的污料进行收集，并将过滤网取出进行同一处理，解决污水处理后，杂质沉积在生化池的底部，难以清理的问题，有利于对生化处理池内部的污料进行统一收集，保障生化处理池内部干净。
