申请日2018.03.21
公开(公告)日2018.11.13
IPC分类号C02F1/461
摘要
本实用新型涉及废水处理技术领域，尤其为一种废水电解罐，包括电解罐、安装在电解罐顶部的集气罩、安装在电解罐底部的排污斗以及设置在电解罐内部的电解装置。该废水电解罐，由于分流管呈上宽下窄的梯形，水源流经分流管时，水流速度加快，增加水的冲刷力，同时曝气管向上吹气，并带动水源上升，对阴极棒表面的污垢进行冲刷，提高阴极棒表面的清理能力;搅拌轮随着水源的运动在连接板内转动，通过破碎齿对较大的污垢进行破碎处理，解决较大的污垢直接落入到排污斗，容易造成排污斗堵塞的问题，有利于对污垢进行分解破碎，提高了排污的效率。
权利要求书

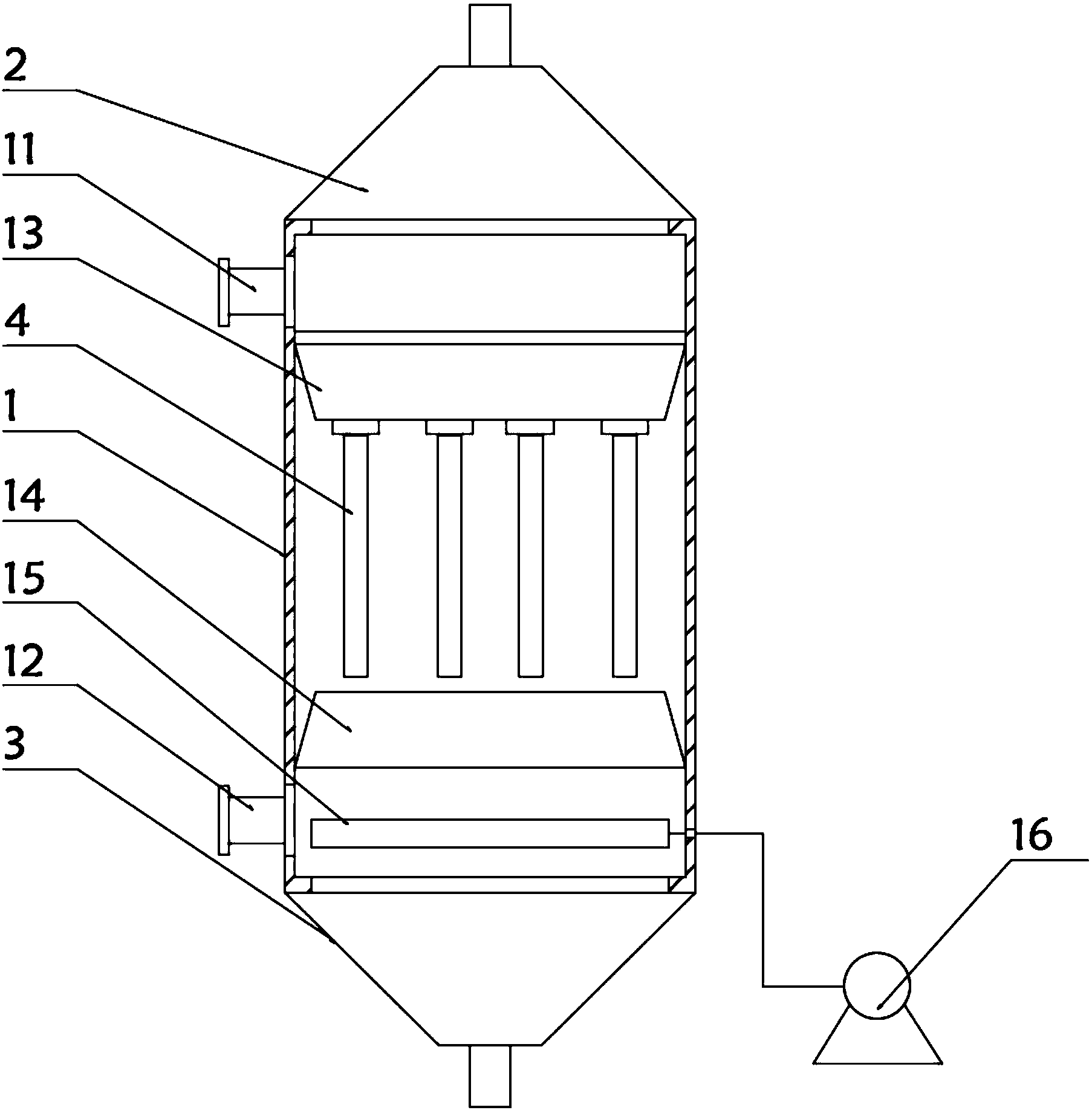

1.一种废水电解罐，包括电解罐(1)、安装在所述电解罐(1)顶部的集气罩(2)、安装在所述电解罐(1)底部的排污斗(3)以及设置在所述电解罐(1)内部的电解装置(4)，其特征在于：所述电解罐(1)外壁上下两端分别设置有进水管(11)和排水管(12)，所述电解罐(1)内壁靠近所述集气罩(2)一端设置有泄水罩(13)，所述泄水罩(13)的包括顶槽(131)，所述顶槽(131)的底部安装有分流罩(132)，所述分流罩(132)的底部设置有若干个排水口(133)，所述顶槽(131)内部设置有若干个通孔(134)，所述分流罩(132)内部顶部设置有分流板(135)，所述分流板(135)的底部设置有若干个分流管(136)，所述电解装置(4)包括阳极棒(41)、设置在所述阳极棒(41)一端的阴极棒(42)以及用于为所述阳极棒(41)和所述阴极棒(42)供电的工作电源(43)。
2.根据权利要求1所述的废水电解罐，其特征在于：所述工作电源(43)的正极端和所述阳极棒(41)电性连接，所述工作电源(43)的负极端和所述阴极棒(42)电性连接。
3.根据权利要求1所述的废水电解罐，其特征在于：所述分流板(135)和所述分流管(136)相通。
4.根据权利要求1所述的废水 电解罐，其特征在于：所述分流管(136)的截面呈上宽下窄的梯形。
5.根据权利要求1所述的废水电解罐，其特征在于：所述电解罐(1)内壁靠近所述排污斗(3)一端设置有搅拌罩(14)，所述搅拌罩(14)内壁两端分别设置有安装座(141)，两个所述安装座(141)之间设置有连接板(142)，所述连接板(142)内部设置有若干个搅拌轮(143)，所述搅拌轮(143)的表面设置有若干个破碎齿(144)，所述排污斗(3)的底部设置有曝气管(15)，所述电解罐(1)的外侧设置有气泵(16)。
6.根据权利要求5所述的废水电解罐，其特征在于：所述气泵(16)的输出端和所述曝气管(15)的进口端相连通。
7.根据权利要求5所述的废水电解罐，其特征在于：所述搅拌罩(14)的截面呈上窄下宽的梯形。
说明书
一种废水电解罐
技术领域
本实用新型涉及废水处理技术领域，具体为一种废水电解罐。
背景技术
电化学氧化废水处理技术是使污染物在电极上发生直接电化学反应使污染物发生氧化还原转变，或者是利用电极表面产生的强氧化性活性物质使污染物降解。电化学氧化工艺处理废水具有不产生二次污染、能量效率高、电解设备及操作方法简单等优点，在处理难降解工业废水方面得到广泛应用。在电解过程中，污染物在阳极表面被氧化转化成小分子物质，达到去除污染物的目的，而在阴极表面会发生还原反应产生大量OH-，与水中的一些Ca2+、 Mg2+离子生成Ca(OH)2和Mg(OH)2，在曝气条件下与CO32-反应转化为CaCO3 及MgCO3附着在阴极表面，并随着电解反应的进行不断增厚。
但现有的废水电解罐，随着电解反应工作，阴极表面产生大量的污垢，难以处理，导致能耗增大、处理效率降低以及缩短极板使用寿命，同时较大的污垢直接落入到排污斗，容易造成排污斗堵塞，影响排污效率。鉴于此，我们提出一种废水电解罐。
实用新型内容
本实用新型的目的在于提供一种废水电解罐，以解决上述背景技术中提出的阴极表面产生大量的污垢，难以处理和造成排污斗堵塞的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种废水电解罐，包括电解罐、安装在所述电解罐顶部的集气罩、安装在所述电解罐底部的排污斗以及设置在所述电解罐内部的电解装置，所述电解罐外壁上下两端分别设置有进水管和排水管，所述电解罐内壁靠近所述集气罩一端设置有泄水罩，所述泄水罩的包括顶槽，所述顶槽的底部安装有分流罩，所述分流罩的底部设置有若干个排水口，所述顶槽内部设置有若干个通孔，所述分流罩内部顶部设置有分流板，所述分流板的底部设置有若干个分流管，所述电解装置包括阳极棒、设置在所述阳极棒一端的阴极棒以及用于为所述阳极棒和所述阴极棒供电的工作电源。
优选的，所述工作电源的正极端和所述阳极棒电性连接，所述工作电源的负极端和所述阴极棒电性连接。
优选的，所述分流板和所述分流管相通。
优选的，所述分流管的截面呈上宽下窄的梯形。
优选的，所述电解罐内壁靠近所述排污斗一端设置有搅拌罩，所述搅拌罩内壁两端分别设置有安装座，两个所述安装座之间设置有连接板，所述连接板内部设置有若干个搅拌轮，所述搅拌轮的表面设置有若干个破碎齿，所述排污斗的底部设置有曝气管，所述电解罐的外侧设置有气泵。
优选的，所述气泵的输出端和所述曝气管的进口端相连通。
优选的，所述搅拌罩的截面呈上窄下宽的梯形。
与现有技术相比，本实用新型的有益效果：
1、该废水电解罐，由于分流管呈上宽下窄的梯形，水源流经分流管时，水流速度加快，增加水的冲刷力，对阴极棒表面的污垢进行冲刷，同时曝气管向上吹气，并带动水源上升，对阴极棒表面的污垢进行冲刷，通过分流管增加进水时的冲刷力，并通过曝气管产生上升水源，对阴极棒表面进行冲刷，提高阴极棒表面的清理能力。
2、该废水电解罐，搅拌轮随着水源的运动在连接板内转动，通过破碎齿对较大的污垢进行破碎处理，解决较大的污垢直接落入到排污斗，容易造成排污斗堵塞的问题，有利于对污垢进行分解破碎，提高了排污的效率。
